DYRFA系列DYRFA-1200S直流信號輸出隔離安全柵 陜西東輝智能儀器
概述.主要技術規格
DYRFA-1200S一入一出直流信號輸出隔離安全柵,接受來自處于安全區的DCS/PLC系統或其它操作器的直流電流4~20mA信號,經過隔離傳送,輸出直流電流4~20mA,驅動處于危險現場的電氣轉換器、閥門定位器、顯示設備等本安儀表。
供電電源
供電電壓范圍:20~30VDC;額定供電電壓:24V DC 電流消耗:<30mA;
電源指示:通電時,LED電源指示燈亮
從安全區輸入
輸入信號:4~20mA; 輸入阻抗:≤50Ω; 輸入壓降:20mA時,≤4V
向危險區輸出
輸出電流:4~20mA ; 電流輸出負載:4~20mA 輸出時,≤750Ω(出廠默認)
綜合參數
標準精度:±0.1%溫度漂移:±0 .015% /10℃ 響應時間:< 10ms
隔離能力:輸入-輸出-電源之間 1.5KV,1min ,50Hz 儲存環境溫度:-40~+80℃
絕緣電阻:輸入-輸出-電源之間 ≥100MΩ/500VDC 工作環境溫度:-20~+60℃
環境濕度范圍:5~95%RH (無冷凝) 機殼材質:阻燃ABS
適用于連接現場設備及所處危險區域:閥門定位器,電氣轉換器等本安設備。
外形尺寸:16×116×110(mm)
安全認證參數
防爆等級標志: [Exia Ga]IIC
安全認證參數:Um: 242VAC/DC;Uo: 28VDC Io: 118mA Po: 0.65W;Lo: 1.5 mH Co: 0.083μF
安裝
安裝在安全場所, 并滿足儀表技術規格所要求的環境條件。儀表卡裝在標準的 35mmDIN 導軌上將儀表卡裝在標準的導軌上,必須穩定牢固??梢悦芗惭b。

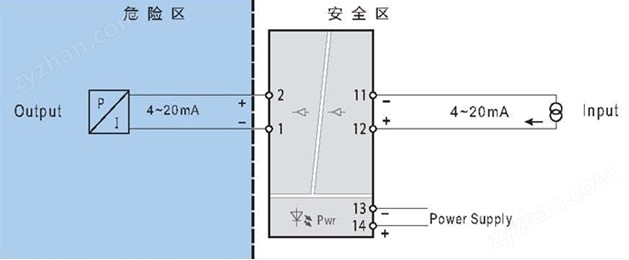

端子接線圖
