液動下開式堰門主要設備組成件

液動下開式堰門是一種廣泛應用于水利工程、城市排水、污水處理等領域的閘門設備，其核心功能是通過液壓力控制閘門的開啟與關閉，實現對水流的精確調節。該設備具有結構穩定、操作靈活、密封性能好等特點，能夠適應不同工況下的水流控制需求。以下將詳細介紹液動下開式堰門的主要構件及其功能特點。

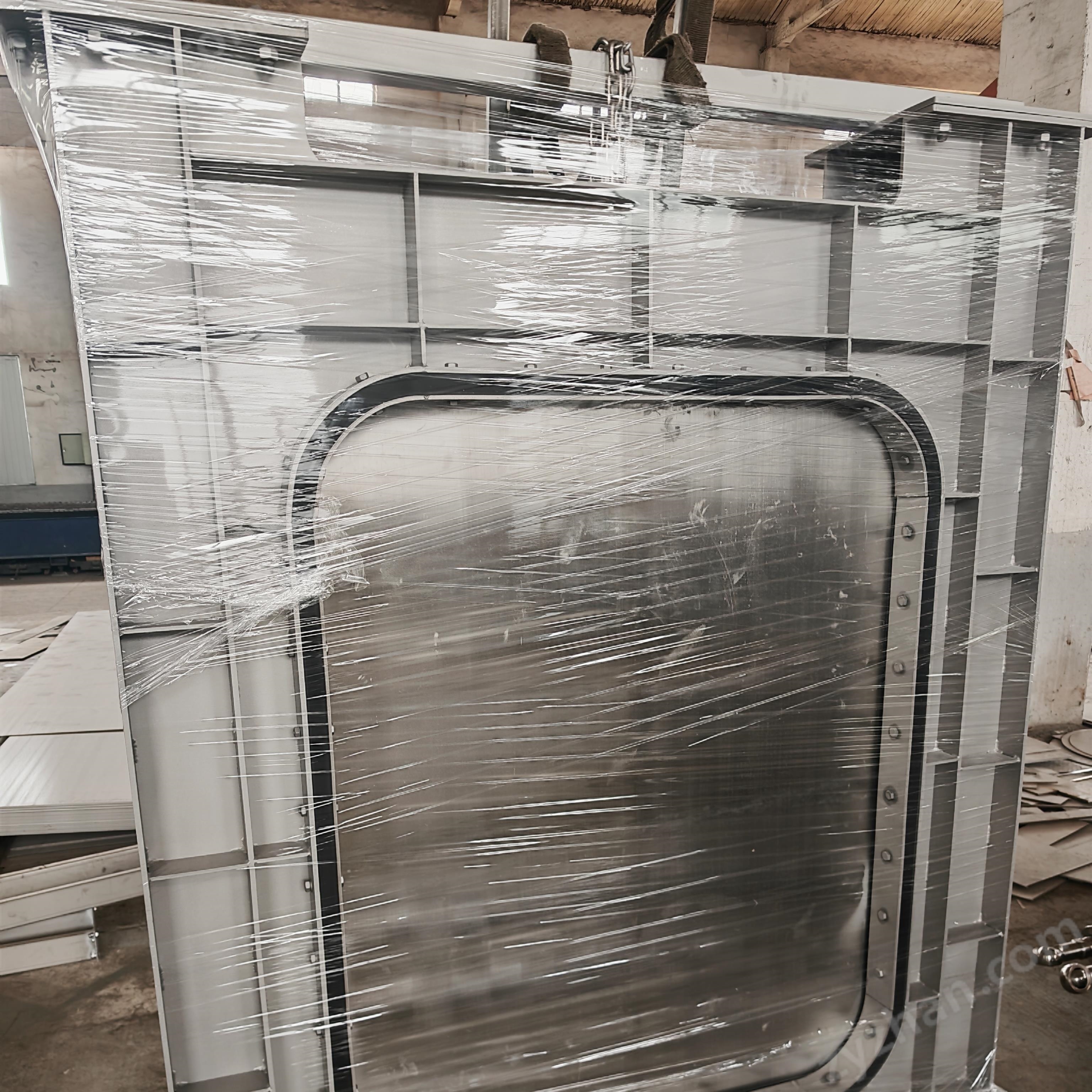

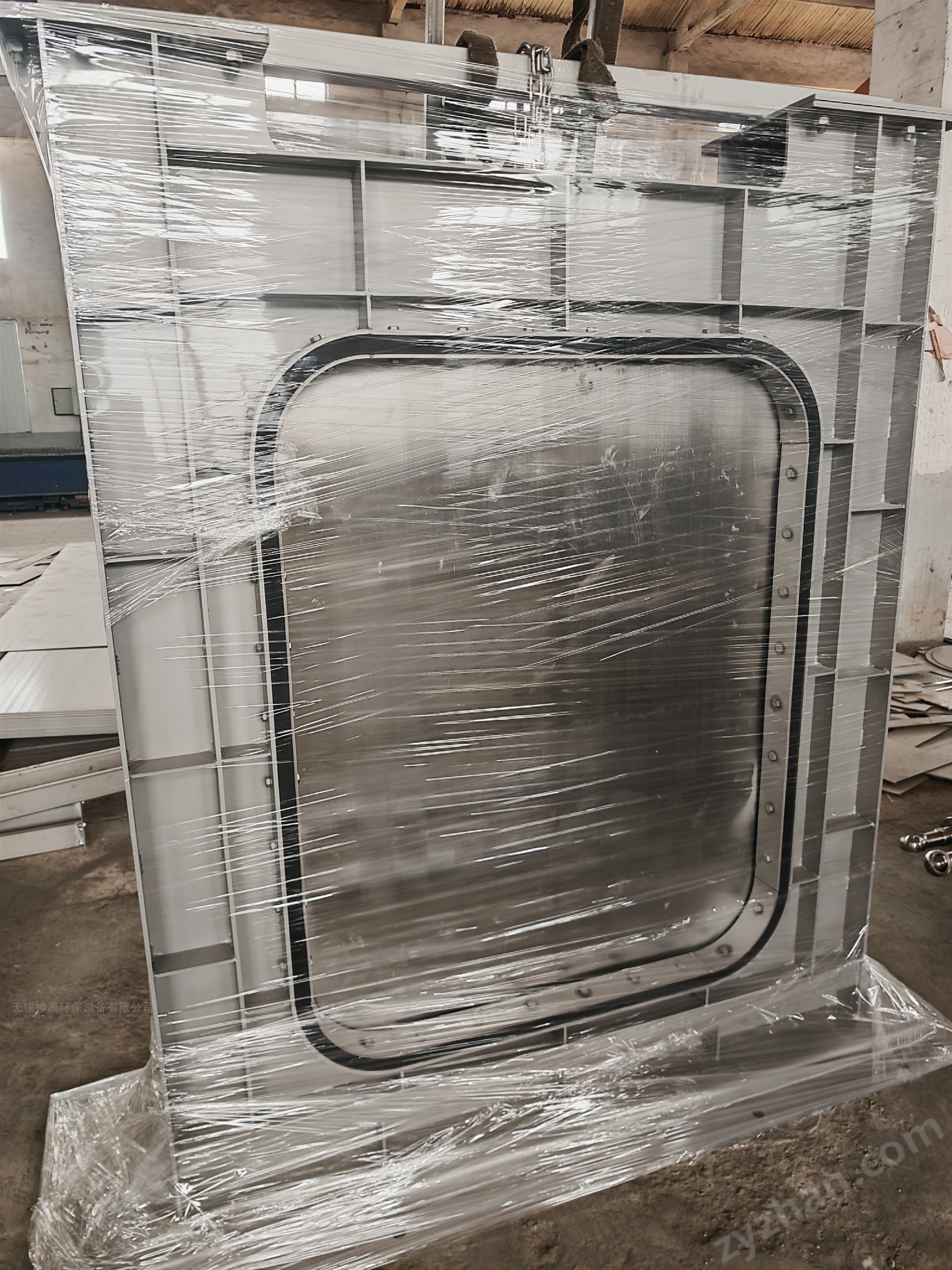

1. 門體結構
門體是液動下開式堰門的核心部件，通常采用優質鋼材或不銹鋼制造，以確保其強度和耐腐蝕性。門體的設計需考慮水壓荷載、水流沖擊等因素，因此多采用箱形結構或平板結構，以增強整體剛度和穩定性。門體的底部通常設有密封條，與門框緊密配合，確保在關閉狀態下能夠有效防止水流泄漏。門體的尺寸和形狀需根據實際工程需求定制，常見的門體寬度從1米到10米不等，高度則根據水位差設計。
液動下開式堰門主要設備組成件

2. 液壓驅動系統

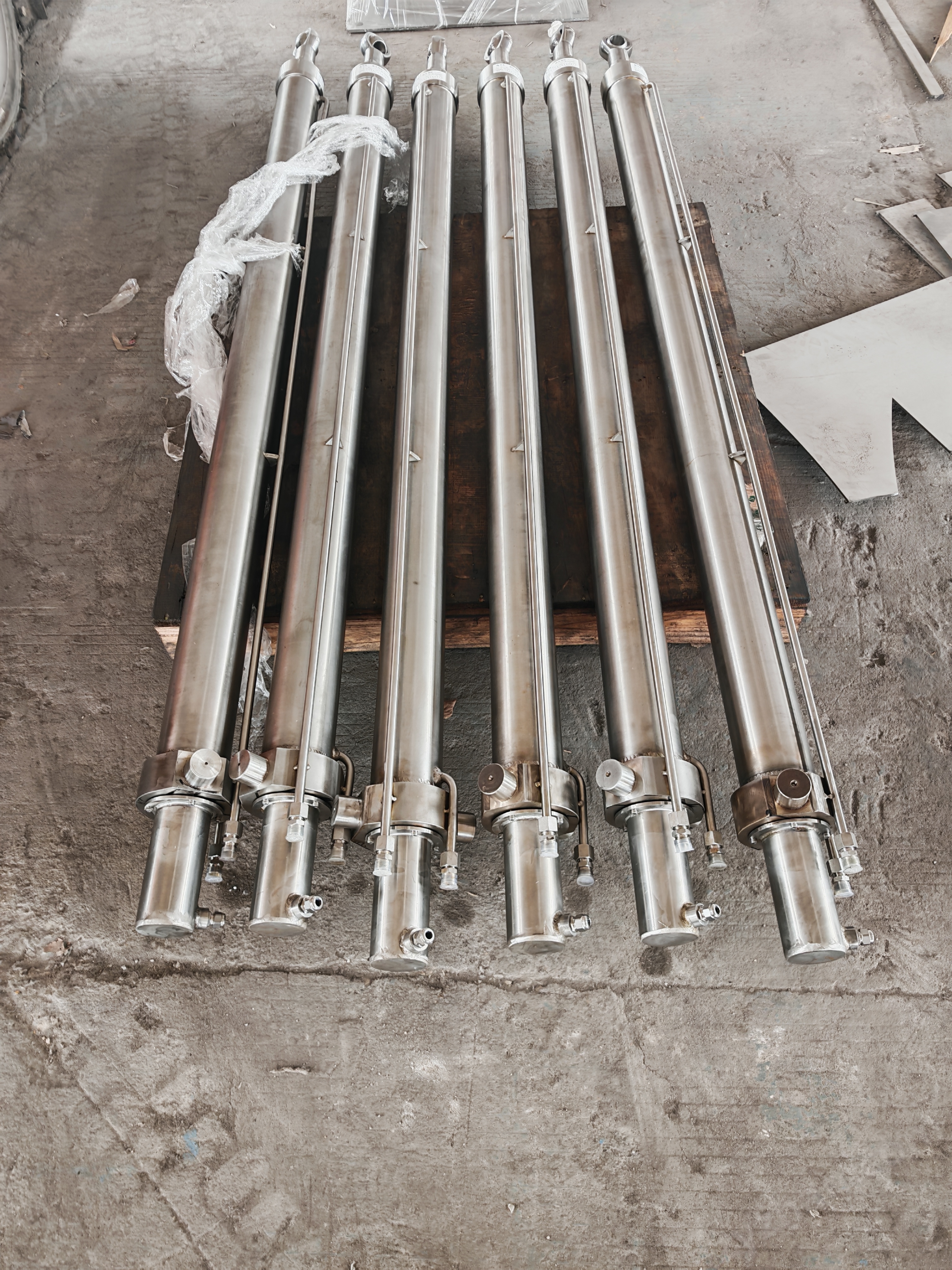

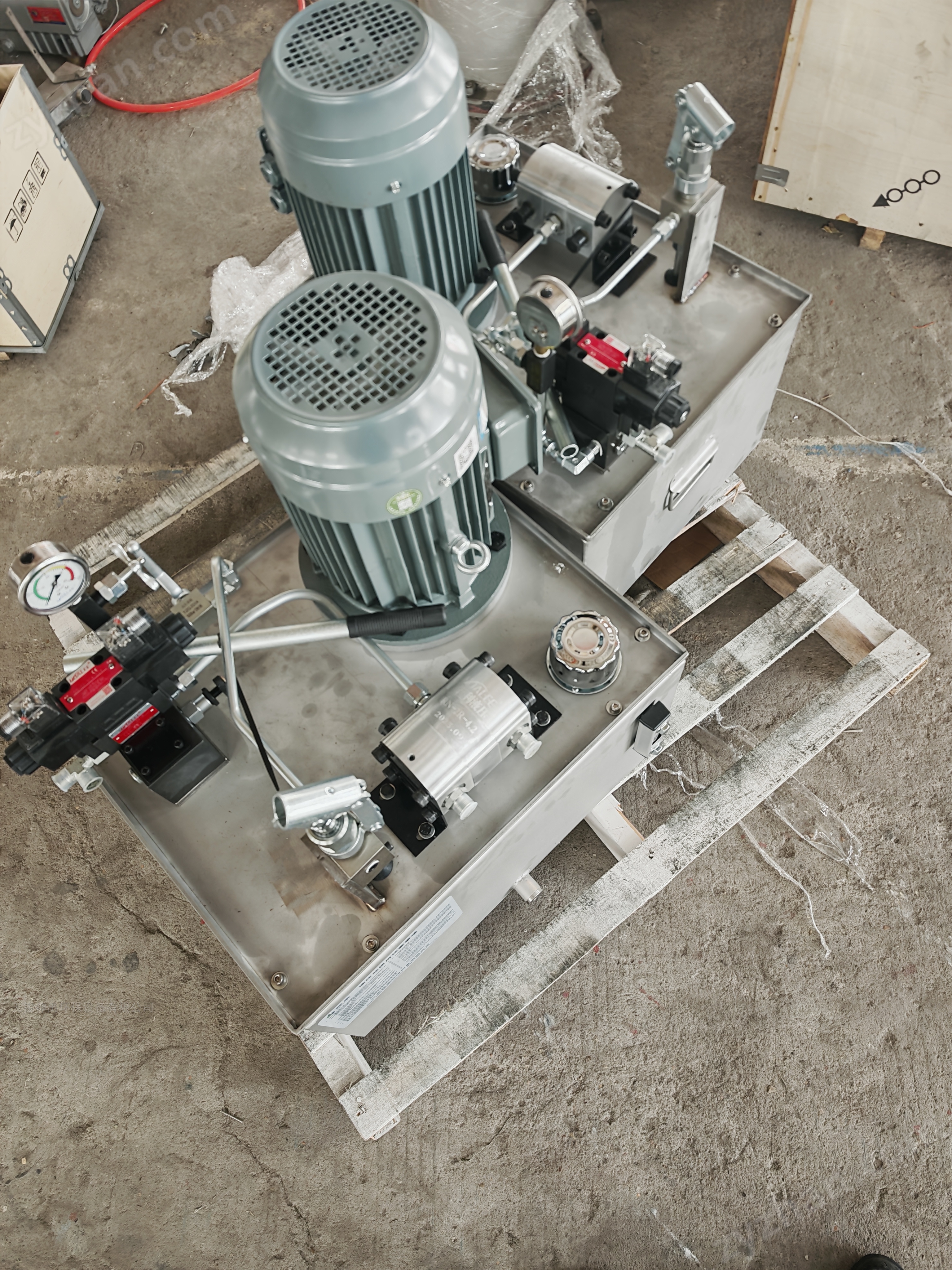

液壓驅動系統是液動下開式堰門的動力來源，主要由液壓缸、液壓泵站、控制閥組和管路組成。液壓缸通常安裝在門體的兩側或底部，通過活塞桿的伸縮帶動門體上下運動。液壓泵站提供高壓油液，控制閥組則負責調節油液的流向和壓力，從而實現門體的平穩開啟與關閉。液壓系統的設計需考慮負載特性、響應速度以及可靠性，通常配備有壓力傳感器和位移傳感器，以實現精確控制。

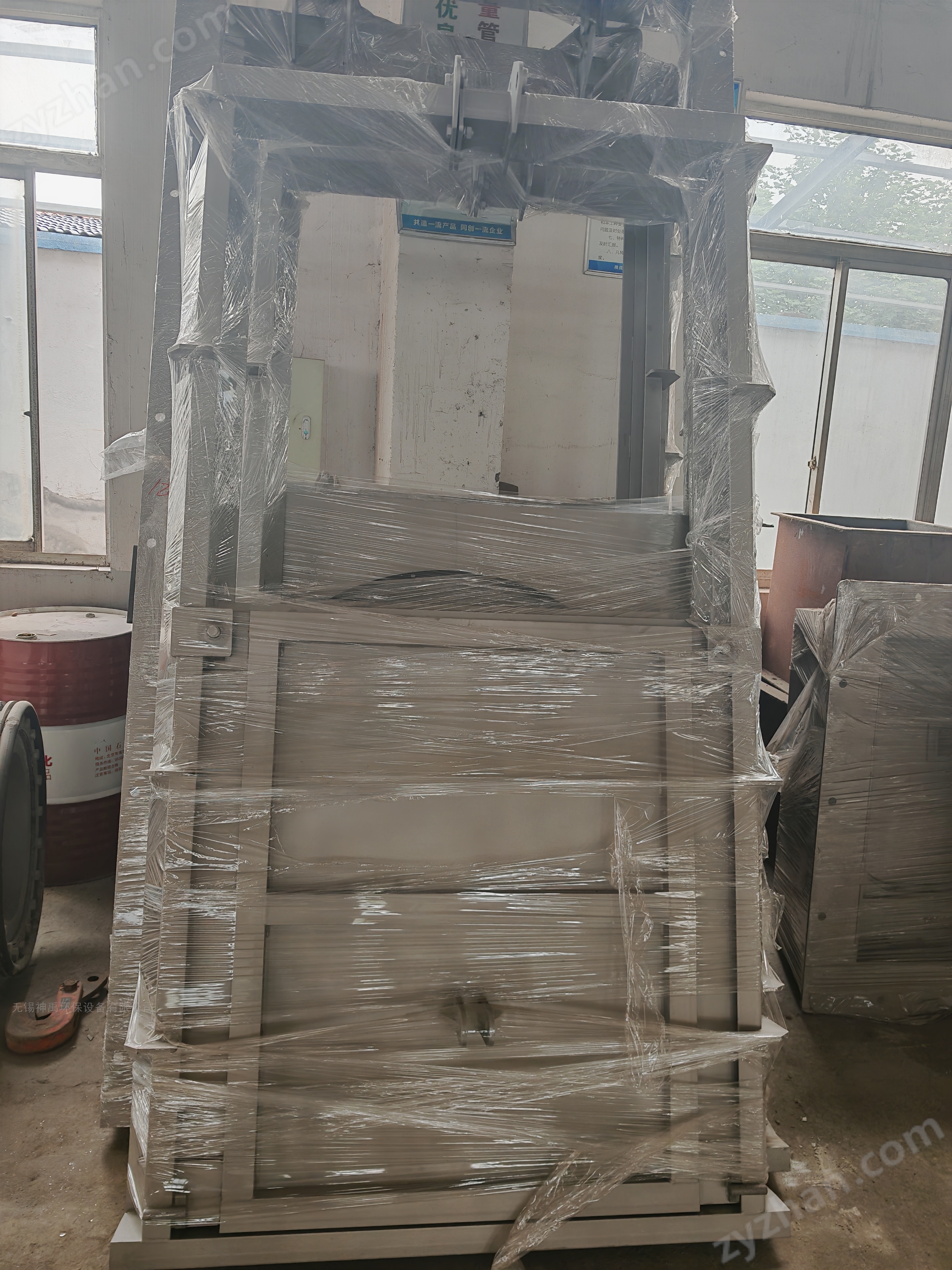

3. 門框與導軌
門框是固定門體的支撐結構，通常采用混凝土或鋼結構，與堰門的安裝基礎牢固連接。門框的內側設有導軌，用于引導門體的上下運動，確保門體在開啟和關閉過程中保持垂直和穩定。導軌的設計需考慮摩擦力和磨損問題，通常采用耐磨材料或加裝潤滑裝置，以延長使用壽命。門框與門體之間的間隙需嚴格控制，以防止水流泄漏或卡阻現象。
4. 密封裝置
密封性能是液動下開式堰門的關鍵指標之一。常見的密封方式包括橡膠密封條、金屬密封面以及復合密封結構。橡膠密封條通常安裝在門體的底部和兩側，通過與門框的緊密接觸實現靜態密封。對于高壓或高流速工況，可采用金屬密封面或液壓輔助密封技術，以增強密封效果。密封裝置的設計需考慮水壓、水質以及溫度變化等因素，確保長期使用中的可靠性。
5. 控制系統
液動下開式堰門的控制系統通常包括手動控制、自動控制以及遠程監控功能。手動控制用于應急操作或調試，自動控制則通過PLC（可編程邏輯控制器）或單片機實現門體的程序化運行。遠程監控系統可通過傳感器實時采集門體的位置、液壓壓力、水流狀態等數據，并通過網絡傳輸至控制中心，便于管理人員遠程操作和故障診斷?？刂葡到y(tǒng)的設計需注重抗干擾能力和穩定性，以適應復雜的現場環境。

 6. 安全保護裝置
為確保液動下開式堰門的安全運行，通常配備多種保護裝置。例如，過載保護裝置可在液壓系統超壓時自動停機；限位開關用于限制門體的行程，防止過度開啟或關閉；應急手動釋放閥可在液壓系統故障時手動操作門體。此外，部分堰門還配備有防沖刷裝置，以減少高速水流對門體和基礎的侵蝕。

7. 輔助構件
液動下開式堰門的輔助構件包括檢修平臺、爬梯、防護欄等，便于設備的日常維護和檢修。檢修平臺通常設置在門體上方或側面，為操作人員提供安全的工作空間。爬梯和防護欄則用于保障人員進出時的安全。此外，部分堰門還配備有清污裝置，如攔污柵或旋轉刷，以防止雜物堵塞門體或密封面。

8. 材料與防腐處理
液動下開式堰門的工作環境通常較為惡劣，長期接觸水流、泥沙及腐蝕性物質，因此材料和防腐處理至關重要。門體和液壓缸通常采用不銹鋼或碳鋼鍍鋅材質，關鍵部位可進行噴涂環氧樹脂或聚氨酯涂層。密封條多選用耐老化、耐腐蝕的橡膠材料，如EPDM或NBR。對于海水或高腐蝕性環境，還可采用陰極保護技術以延長設備壽命。

 9. 安裝與調試
液動下開式堰門的安裝需嚴格按照設計圖紙和施工規范進行。安裝前需檢查基礎結構的平整度和強度，確保門框與基礎的連接牢固。液壓管路的布置應避免彎折和泄漏，控制系統的接線需符合電氣安全標準。調試階段需逐步測試門體的開啟、關閉、密封性能以及控制系統的響應速度，確保各項參數符合設計要求。

10. 維護與保養
定期維護是保障液動下開式堰門長期穩定運行的關鍵。維護內容包括液壓油的更換、密封條的檢查與更換、導軌的潤滑以及控制系統的功能測試。對于長期不使用的堰門，需定期進行手動操作以防止部件卡死。此外，每次洪水或高負荷運行后，應對門體和液壓系統進行全面檢查，及時發現并處理潛在問題。

液動下開式堰門作為一種高效、可靠的水流控制設備，其性能的優劣直接取決于各構件的設計與制造質量。通過科學選材、精密加工和嚴格調試，可以確保其在各種復雜工況下發揮最佳效能，為水利工程和環境保護提供有力支持。
