DY(WE/GWE)雙通道全分度號數字/光柱顯示儀表 陜西東輝智能儀器

一、 主要特點

1. 采用##輸入設置，僅通過簡單快捷的菜單選擇，即可實現儀表的各種分度號輸入。

2. 采用模塊化通用電路結構，通過簡便的模塊組合，即可實現儀表的各種功能變換，通用性和靈活性顯著增強。

由交流85~265V(50/60Hz)或直流24V的電源供電。

3. 實現A、B兩通道不同傳感器信號輸入,輸出繼電器報警信號，電流、電壓變送信號。

4. 全分度號輸入，同時適配于各種分度號的熱電阻、熱電偶、壓力信號、電流信號和遠傳壓力表。

5. .多6路輸出，自由組態每路報警、變送對于的通道，A、B信號加/減報警或變送、報警方式等。

6. 帶有RS232/RS485接口，支持MODBUS(RTU)協議。

二、 技術參數

1. 使用條件：環境溫度—10~70℃;相對濕度：≤90%。

2. 電源電壓：(85~265)VAC;電源頻率(50/60Hz)或24VDC±10%。

3. 基本誤差：δ=±(0.5%F.S+1dig)。

4. 輸入特性：電偶型、電壓信號型：輸入阻抗800kΩ。

標準電流型：輸入阻抗250Ω。

電阻型：引線電阻要求0~5Ω(三根相等)

5. 輸出特性：繼電器觸點容量為5A/240VAC或5A/24VDC，阻性負載;

3A/240VAC或3A/24VDC(cosΦ=1) 非阻性負載;

隔離電流信號輸出，負載電阻小于750Ω;

隔離電壓信號輸出，負載電阻大于250kΩ。

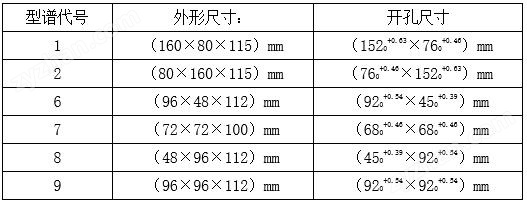

6. 安裝結構：裝盤和機芯采用全卡入式結構，外形和開孔尺寸如下：

7. 內部冷端補償溫度范圍：-20～70℃

8. 直流電源輸出：電壓24V，.大電流70mA，配接二線制變送器

(單通道帶限流保護電路，.大電流25mA)

9. 功率：小于5W

10. 輸入配套規格

配用標準信號變送器的儀表規格如表一;

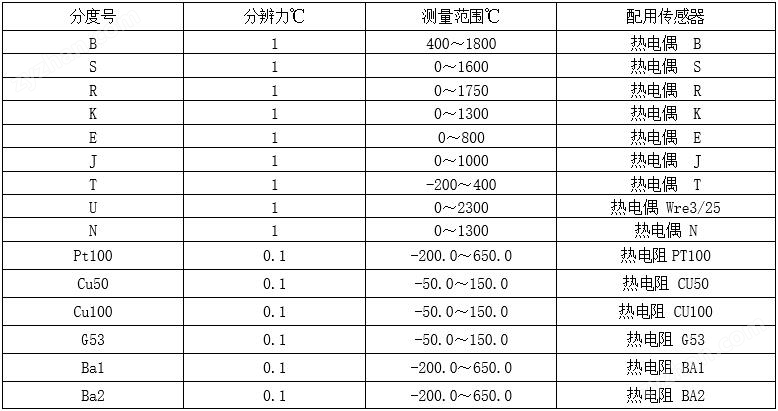

配用標準分度號溫度傳感器的儀表規格如表二。

表 一

表 二

三、 儀表外形圖

四、DY2000智能雙路輸入控制數字/光柱/液晶儀表型譜

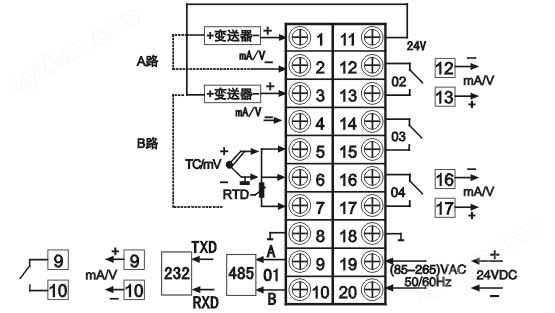

五、DY2000智能雙路輸入控制數字/光柱/液晶儀表接線圖

A路：標準信號輸入 B路：標準信號、熱電偶或熱電阻輸入

A路：熱電偶或熱電阻輸入 B路：熱電偶或熱電阻輸入
