正壓送風系統前室樓梯間壓力傳感器壓差控制器控制箱

簡介

PY9001為我司生產專門與我們差壓控制（PYG310、PYG311、PYG330、PYG331）配套控制箱，PY9001旁通泄壓閥控制箱與壓差控制器配合使用，主要用于樓宇的電梯前室/走廊、樓梯間/走廊防火門兩側壓差控制。通過壓差控制器測量防火門兩側的壓差變化，來控制通風管道的旁通泄壓閥（對開多頁調節閥）的打開和關閉，對防火門兩側的壓差進行控制，在樓宇著火時，使老人及小孩能比較輕松打開防火門逃生的同時煙霧不會倒灌進前室和樓梯間。

正壓送風系統前室樓梯間壓力傳感器壓差控制器控制箱技術參數

1、常規220VAC供電（24VDC供電需提前說明）；

2、帶兩路DC24V直流電源，供壓差控制器用電；

3、壓差控制器感應消防門兩側壓差大小變化，通過控制箱控制旁通泄壓閥的打開和關閉；

4、旁通泄壓閥關閉端口觸點*大過電流220VAC/5A或24VDC/5A；

5、控制電箱有普通型及防水型，可滿足不同客戶室內安裝或室外安裝的需要。

正壓送風系統前室樓梯間壓力傳感器壓差控制器控制箱尺寸

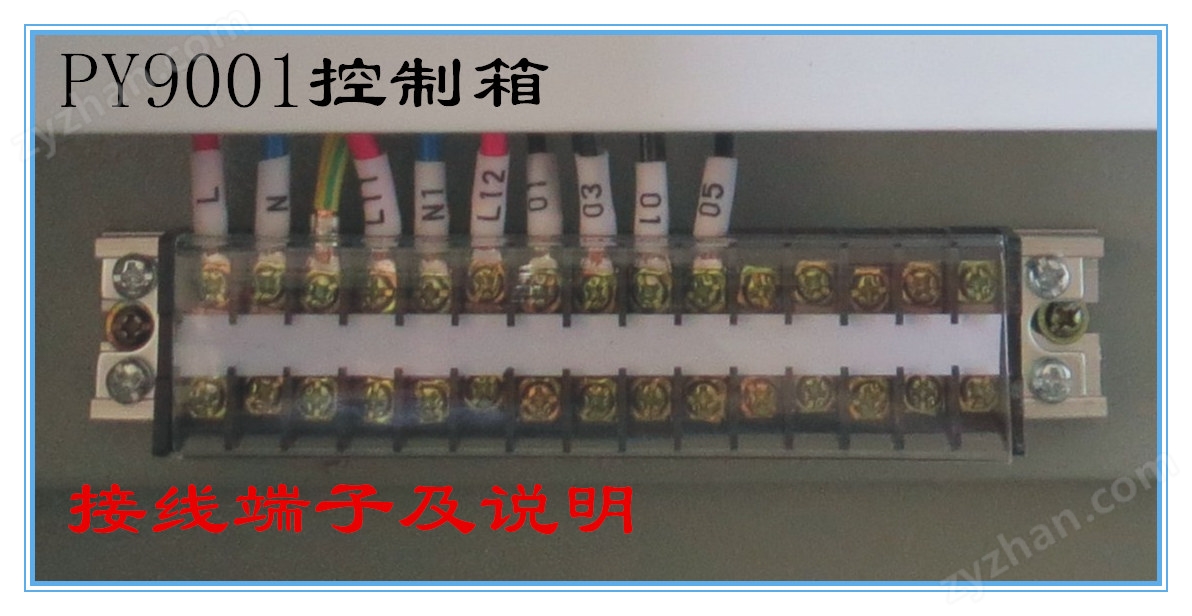

PY9001正壓送風系統前室樓梯間壓力傳感器壓差控制器控制箱接線說明

1、第1、2端子接220VAC；

2、第3號端子為電源接地；

3、第4、5端子接旁通閥的關閉；

4、第5、6號端子接旁通泄壓閥打開，5號為公共端；

5、第7、8個端子接壓差控制器的電源正負極（7接正，8接負）；

6、第9、10個端子接壓差控制器的信號正負極（9接信號正，10接型號負）。
