化肥廢水纏繞管換熱器：高效熱交換的創新解決方案

一、技術原理：螺旋纏繞結構重塑傳熱邊界

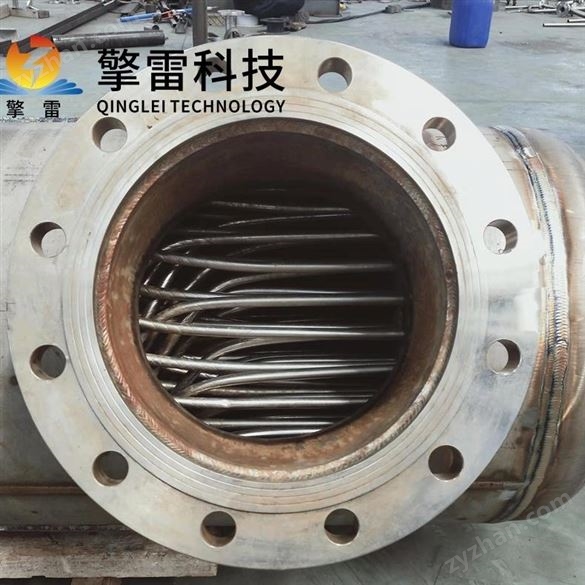

化肥廢水纏繞管換熱器通過多根金屬管（如不銹鋼、鈦合金或碳化硅涂層管）以特定螺距（5°-45°）反向纏繞于中心筒體，形成多層立體傳熱網絡。其核心優勢在于：

湍流強化傳熱：螺旋通道產生的離心力驅動流體形成二次環流，破壞熱邊界層，使湍流強度提升3-5倍。例如，某煤化工項目采用5°螺旋角纏繞管束，傳熱系數突破12000 W/(m2·℃)，較直管提升3倍。

溫差應力自補償：螺旋結構天然具備軸向伸縮補償能力，在100℃溫差工況下，設備熱應力水平較固定管板式設計降低60%，滿足化肥生產中高溫合成氣冷卻（如12 MPa/450℃合成氣）的嚴苛需求。

多股流同步換熱：通過分區布管的整體管板式結構，可在一臺設備內實現化肥廢水、蒸汽、冷卻水等多股流體的同時換熱。某化肥廠項目數據顯示，其傳熱效率較傳統設備提升40%，蒸汽消耗降低25%。

二、性能突破：六大核心優勢重構化肥廢水處理

超緊湊結構設計

單位體積傳熱面積是傳統設備的3-5倍，體積僅為傳統管殼式換熱器的1/10。某化肥廠采用纏繞管換熱器后，設備體積縮小40%，年節約蒸汽3000噸，維護成本減少60%。

工況適應性

耐腐蝕性：針對化肥廢水中常見的氯離子、硫化物等腐蝕性物質，采用雙相鋼（2205）或鈦合金材質，腐蝕速率<0.005 mm/年，較碳鋼壽命延長3倍。

抗結垢能力：高流速（設計流速高達5.5 m/s）與光滑管壁協同作用，使污垢沉積率降低70%，清洗周期延長至半年。某煉油廠通過調整折流板間距，使殼程壓降從0.5 MPa降至0.35 MPa。

高溫高壓耐受：管程壓力可達40 MPa，殼程壓力通常≤5 MPa，滿足高壓合成工況需求。某LNG接收站應用后，熱回收效率提高40%，年節約標準煤2萬噸。

全生命周期成本優化

雖然初始投資較高，但全生命周期成本（LCC）降低40-50%。例如，某化肥企業通過模塊化改造，將年維護成本從200萬元降至50萬元，故障預警準確率超過98%，非計劃停機次數降低95%。

三、應用場景：覆蓋化肥生產全鏈條

合成氨廢水處理

在合成氨工業中，纏繞管換熱器用于回收原料氣凈化、氨合成等工序產生的高溫廢水余熱。某化肥廠采用螺旋纏繞管束結構，傳熱系數突破1200 W/(m2·K)，熱回收效率提高40%，年節約標準煤2萬噸。

尿素溶液冷卻

尿素生產過程中，纏繞管換熱器通過優化換熱器結構，將尿素溶液冷卻效率提升20%，噸尿素能耗降低15%。某尿素生產裝置采用列管式換熱器，將合成氣從1350℃冷卻至400℃，熱回收效率達85%，年節約蒸汽成本200萬元。

磷肥生產熱集成

在磷肥生產中，纏繞管換熱器用于磷酸濃縮、過磷酸鈣反應熱回收等環節。例如，某磷肥廠通過回收反應熱預熱原料磷酸，減少外部能源消耗30%，同時降低廢水排放溫度，緩解熱污染問題。

四、未來趨勢：材料革命與智能融合驅動產業升級

材料創新

研發碳化硅-石墨烯復合材料，導熱系數突破300 W/(m·K)，耐溫提升至1500℃，支持綠氫制備與氨燃料動力系統。

開發耐氫脆、耐氨腐蝕材料體系，延長設備在含氟雜質（如HF）廢水中的使用壽命。

結構優化

3D打印技術突破傳統制造限制，實現復雜管束設計，比表面積提升至800㎡/m3。

異形纏繞技術通過非均勻螺距纏繞優化流體分布，傳熱效率再提升10-15%。

智能化升級

集成物聯網傳感器與AI算法，實時監測管壁溫度梯度與流體流速，預測性維護準確率達98%。

數字孿生技術構建設備三維模型，通過CFD模擬優化螺旋角度，設計周期縮短50%。

綠色可持續發展

閉環回收工藝使鈦材利用率達95%，單臺設備碳排放減少30%。

模塊化設計支持快速擴容與改造，設備升級周期縮短70%，滿足化肥行業節能減排需求。
