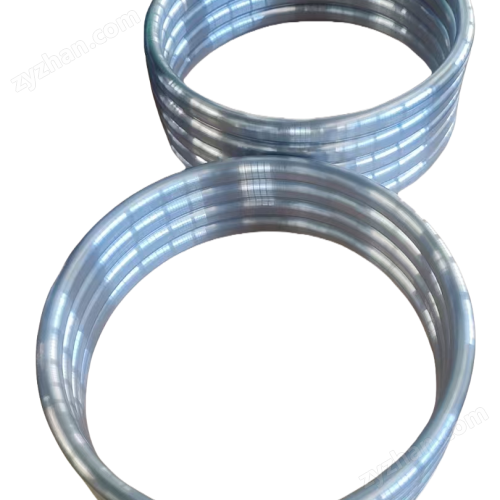

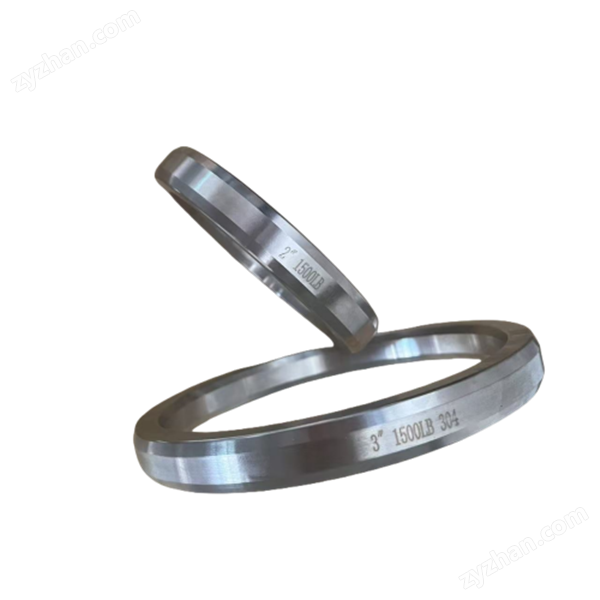

八角墊橢圓墊高溫高壓環墊R/RX/BX型墊環
八角墊片是一種具有徑向自緊密封作用的實體金屬墊片。
材質：常見的有碳鋼、不銹鋼 304、316 等，還可根據特殊需求選用軟鐵、銅、鋁、鎳基合金等材質。
形狀：截面形狀為八角形，也有橢圓形等其他形狀，屬于標準的 R 型金屬環墊的一種。
適用范圍：溫度范圍一般在 - 200℃至 800℃，壓力范圍為 2.0 兆帕至 42 兆帕，適用于高溫、高壓的管道法蘭密封，如高溫高壓蒸氣、氣體、溶劑的管法蘭，塔槽，壓力容器，高速接合面，高溫高壓閥、蓋等，在石油天然氣工業中的井口裝置和采油樹上也有廣泛應用。
性能特點：具有耐高溫、耐高壓的特性，能適應壓力、溫度有波動的工況條件，密封持久可靠。此外，與橢圓形環墊相比，八角形金屬環墊能再次使用，且因截面由直線構成，容易加工。
一、墊片自身特性
- 材質選擇
材質的強度、塑性、耐腐蝕性及耐高溫性直接影響密封效果。例如，不銹鋼（304、316）適用于中高溫和腐蝕性環境，而碳鋼雖成本低，但耐腐蝕性較差，在潮濕或腐蝕性介質中易銹蝕，導致密封面失效。
材質的塑性不足時，難以通過壓縮產生足夠的塑性變形填補法蘭槽的微小缺陷，初始密封效果差；若塑性過強，長期高壓下可能過度變形，失去回彈性。
- 尺寸精度與表面質量
八角墊片的截面尺寸（邊長、厚度）需與法蘭梯形槽精準匹配，尺寸偏差過大會導致接觸不均勻，局部壓力不足或過度擠壓。
表面粗糙度超標（如存在劃痕、毛刺）會破壞密封面的貼合度，形成微小縫隙，導致介質泄漏。
八角墊橢圓墊高溫高壓環墊R/RX/BX型墊環
二、法蘭與安裝因素
- 法蘭槽的加工精度
法蘭梯形槽的角度（通常為 23° 或 30°）、深度、表面粗糙度需符合標準。若槽角度偏差，墊片與槽面無法全面接觸；槽底或側面有凹陷、凸起，會導致墊片受力不均，局部密封失效。
- 螺栓預緊力
預緊力不足：墊片無法充分壓縮，難以形成有效密封帶，初始密封失效。
預緊力過大：可能導致墊片過度塑性變形，甚至壓潰，失去回彈性，且可能使法蘭或螺栓產生變形，影響后續密封。
預緊力不均勻：螺栓擰緊順序不合理（如未對稱擰緊）會導致墊片各部位受力差異，局部壓力不足，形成泄漏通道。
- 安裝操作規范性
安裝時墊片錯位、歪斜，會導致與法蘭槽接觸面積減小，局部壓力驟增或不足。
墊片表面或法蘭槽內存在雜質（如油污、鐵屑），會破壞密封面的緊密貼合，形成泄漏點。
三、工況條件
- 介質特性
介質的壓力：壓力過高會加劇法蘭和螺栓的變形，導致墊片與槽面分離；壓力波動頻繁時，墊片需具備良好的回彈性以適應變形，否則易出現周期性泄漏。
介質的溫度：高溫會使墊片材質氧化、蠕變（長期受力下緩慢變形），降低密封性；低溫則可能導致材質脆化，失去塑性。
介質的腐蝕性：腐蝕性介質會侵蝕墊片表面或內部，破壞密封層，尤其在高溫高壓下，腐蝕速率會顯著加快。
- 工況穩定性
溫度、壓力的劇烈波動會導致法蘭、螺栓與墊片的熱脹冷縮差異，破壞初始密封的貼合狀態，增加泄漏風險。
四、使用與維護因素
- 重復使用次數
八角墊片雖可重復使用，但多次拆裝后，其表面可能因磨損、變形失去原有的精度，與法蘭槽的貼合度下降，密封性能逐漸衰減。
- 維護保養
長期使用后，墊片若未及時檢查更換，可能因材質老化、疲勞（反復壓力波動導致的性能退化）或局部損傷（如裂紋）而失效。
法蘭面若因長期受力出現變形、腐蝕，即使更換新墊片，也難以保證密封效果。
