導熱油纏繞管換熱器參數解析與選型應用

摘要：本文圍繞導熱油纏繞管換熱器展開，詳細介紹了其工作原理與結構特點。深入剖析了關鍵參數，包括設計參數、熱工參數和運行參數，并闡述了各參數對換熱器性能的影響。同時，給出選型方法與實際應用中的注意事項，為相關領域技術人員提供全面的參考。

一、引言

在化工、石油、食品、制藥等眾多工業領域，熱量傳遞是生產過程中環節。導熱油作為一種高效的傳熱介質，具有溫度范圍寬、傳熱均勻、熱穩定性好等優點，被廣泛應用于各種加熱和冷卻系統。纏繞管換熱器以其緊湊的結構、高效的傳熱性能和較大的換熱面積，成為導熱油傳熱系統中的關鍵設備。準確掌握導熱油纏繞管換熱器的參數，對于合理選型、優化設計和確保系統安全穩定運行具有重要意義。

二、導熱油纏繞管換熱器工作原理與結構特點

2.1 工作原理

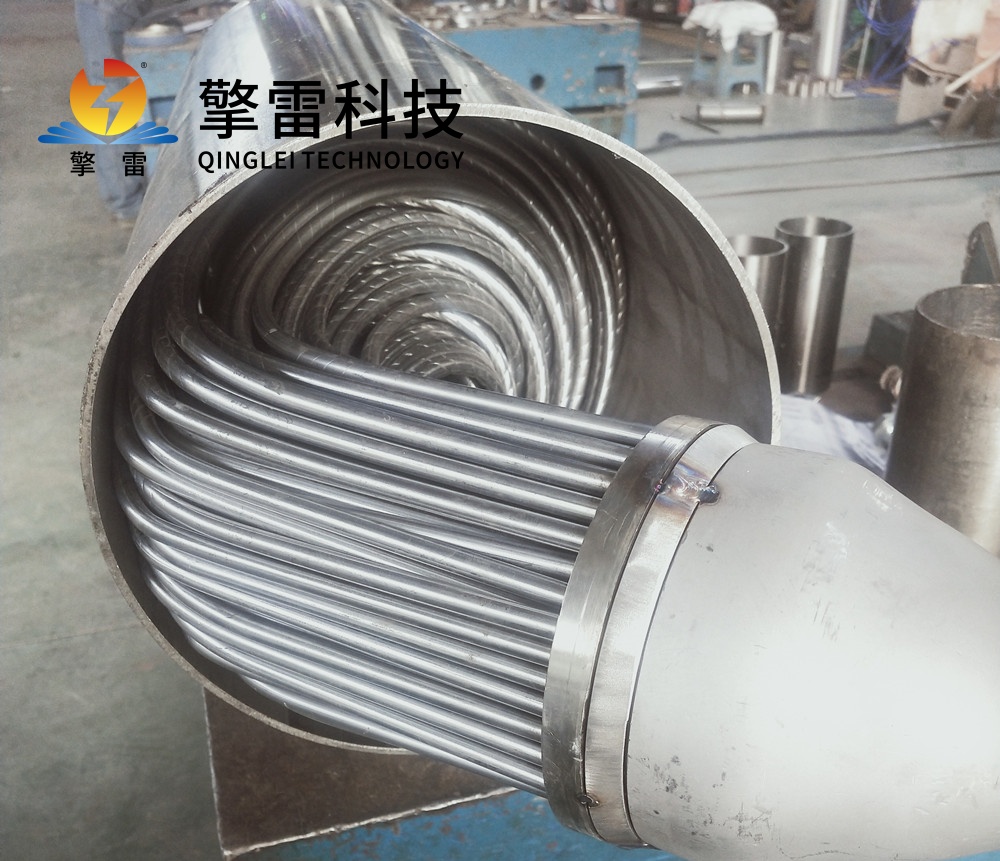

導熱油纏繞管換熱器主要由纏繞管束、殼體、進出口接管等部分組成。導熱油在纏繞管內流動，通過管壁與殼程中的另一種流體進行熱量交換。根據熱流體的流動方向，可分為順流、逆流和錯流等幾種方式，其中逆流方式傳熱。導熱油在管內流動時，將熱量傳遞給殼程流體，或者從殼程流體中吸收熱量，從而實現熱量的傳遞和溫度的調節。

2.2 結構特點

緊湊結構：纏繞管束采用特殊的纏繞方式，在有限的空間內實現了較大的換熱面積，使得換熱器體積小巧，占地面積小，便于安裝和布置。

高效傳熱：纏繞管的特殊形狀增加了流體的湍流程度，提高了傳熱系數，增強了傳熱效果。同時，管內導熱油的流動狀態良好，減少了熱阻，進一步提高了傳熱效率。

適應性強：可根據不同的工藝要求，靈活調整纏繞管的管徑、螺距、纏繞層數等參數，以滿足不同流量、溫度和壓力條件下的傳熱需求。

耐壓性好：纏繞管結構具有較高的強度和剛度，能夠承受較大的壓力，適用于高壓導熱油系統。

三、導熱油纏繞管換熱器關鍵參數解析

3.1 設計參數

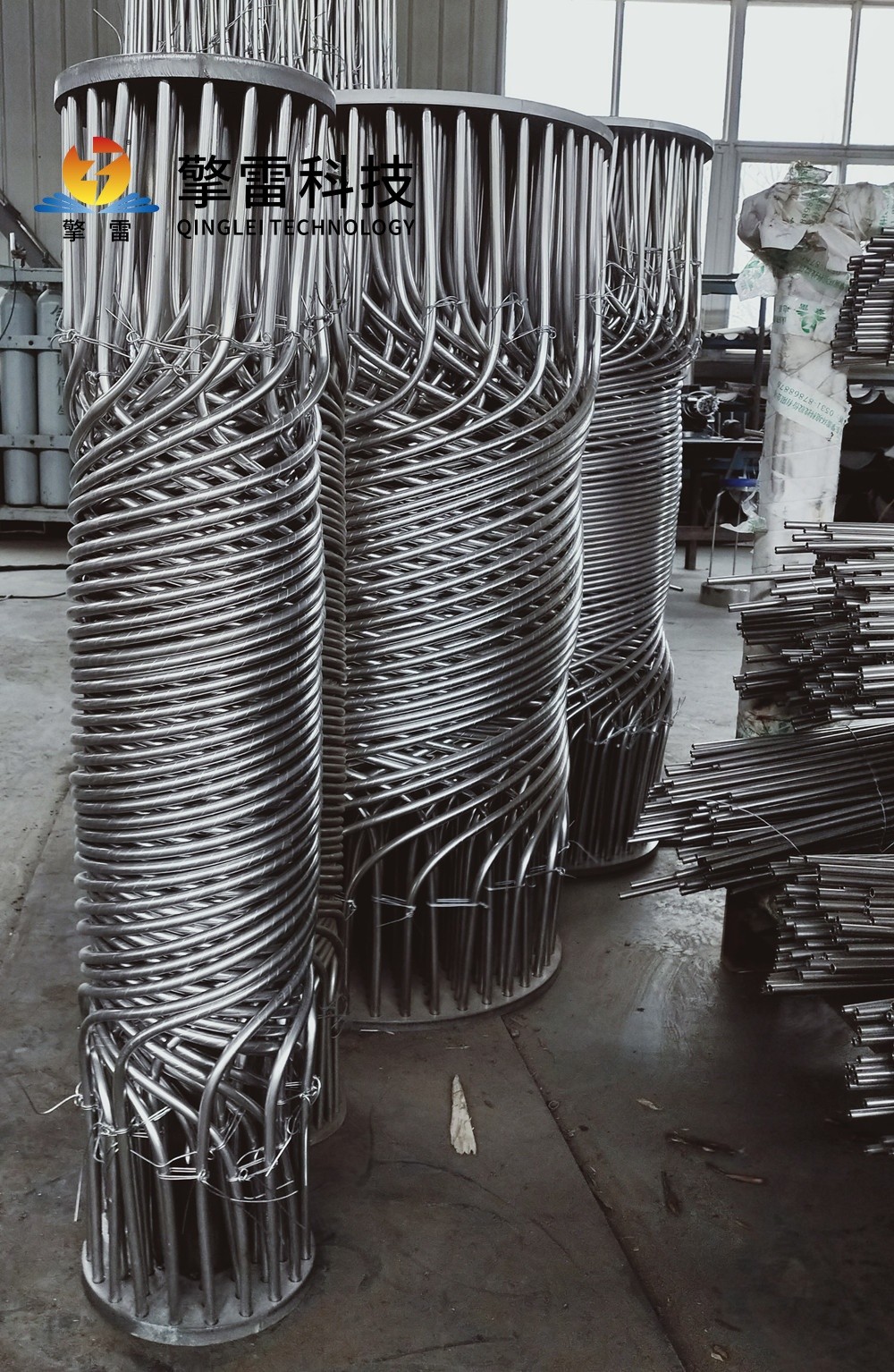

纏繞管參數

管徑：纏繞管的管徑通常根據導熱油的流量和流速要求進行選擇。常見的管徑規格有φ8×1mm、φ10×1.5mm等。較小的管徑可以在相同流量下提高流速，增強湍流程度，提高傳熱系數，但會增加壓力降；較大的管徑則壓力降較小，但傳熱系數相對較低。例如，在導熱油流量較小且對壓力降要求嚴格的系統中，可選用較大管徑的纏繞管；而在需要強化傳熱的場合，較小管徑更為合適。

螺距：螺距是指纏繞管相鄰兩圈之間的距離，它直接影響纏繞管的緊密程度和換熱面積。螺距越小，纏繞管越緊密，換熱面積越大，但流體流動阻力也會相應增加。一般螺距的選擇需綜合考慮換熱效率和壓力降的要求，常見的螺距范圍在10 - 30mm之間。

纏繞層數：纏繞層數的增加可以顯著增大換熱面積，提高換熱器的傳熱能力。但過多的纏繞層數會導致?lián)Q熱器結構復雜，成本增加，同時也會影響流體的流動和傳熱效果。通常根據換熱量和空間限制等因素確定合適的纏繞層數，一般在3 - 10層之間。

殼體參數

殼體直徑：殼體直徑應根據纏繞管束的外徑和安裝要求確定。合適的殼體直徑要保證纏繞管束能夠順利安裝和拆卸，同時要留有一定的空間以便于流體的均勻分布和流動。殼體直徑過大會增加換熱器的體積和成本，過小則會影響流體的流動和傳熱效果。

殼體材質：由于導熱油具有一定的溫度和腐蝕性，殼體材質需要具備良好的耐熱性和耐腐蝕性。常見的殼體材質有碳鋼、不銹鋼等。碳鋼成本較低，但耐腐蝕性相對較差，適用于導熱油溫度較低、腐蝕性較弱的情況；不銹鋼具有優異的耐腐蝕性和耐熱性，但成本較高，適用于高溫、強腐蝕性的導熱油系統。

3.2 熱工參數

換熱面積

定義與計算：換熱面積是指纏繞管與殼程流體進行熱量交換的有效表面積，單位為平方米（m2）。可根據傳熱方程式Q=KAΔt m來計算，其中Q為換熱量，K為傳熱系數，A為換熱面積，Δt m為對數平均溫差。在設計和選型時，需根據工藝要求的換熱量、傳熱系數和對數平均溫差準確計算所需的換熱面積。

影響因素：換熱面積受到纏繞管的管徑、螺距、纏繞層數以及殼體尺寸等因素的影響。增加纏繞管的管徑、減小螺距、增加纏繞層數都可以增大換熱面積；同時，合理設計殼體結構，保證流體在殼程內的均勻流動，也能提高換熱面積的利用率。

傳熱系數

定義與組成：傳熱系數是衡量換熱器傳熱性能的重要指標，表示在單位時間內、單位傳熱面積上，管程流體與殼程流體間溫度差為1K時所傳遞的熱量，單位為W/(m2·K)。傳熱系數由管程流體側對流傳熱系數、殼程流體側對流傳熱系數、管壁導熱熱阻和污垢熱阻等組成。

影響因素及提高方法：傳熱系數受到流體物性（如粘度、密度、比熱容等）、流速、纏繞管的結構參數（如管徑、螺距等）和表面狀況、污垢積累等因素的影響。為了提高傳熱系數，可以采取以下措施：增加導熱油和殼程流體的流速，增強流體的湍流程度；定期清洗換熱器，減少污垢積累；選用表面粗糙度較小的纏繞管材，降低污垢附著的可能性；采用強化傳熱技術，如在纏繞管表面加工螺紋或翅片等。

對數平均溫差

定義與計算：對數平均溫差是反映換熱器中管程流體與殼程流體溫度變化情況的參數，用于計算換熱量。對于逆流或并流的換熱器，對數平均溫差可通過公式Δt m = n( Δt 2Δt 1)Δt1?Δt 2計算，其中Δt 1 和Δt 2分別為換熱器兩端管程流體與殼程流體的溫差。

對換熱效果的影響：對數平均溫差越大，換熱器的換熱效果越好。在設計和運行過程中，應盡量采用逆流布置方式，以提高對數平均溫差，增強換熱效果。同時，合理控制導熱油和殼程流體的進出口溫度，也可以優化對數平均溫差。

3.3 運行參數

流體流速

定義與范圍：流體流速包括導熱油在纏繞管內的流速和殼程流體的流速，單位為m/s。導熱油流速一般控制在0.5 - 3m/s，殼程流體流速控制在0.2 - 1.5m/s。

對運行的影響：適當提高流體流速可以增強流體的湍流程度，提高傳熱系數，但同時也會增加壓力降和能耗。在運行過程中，需根據介質的物性和換熱器的結構參數，選擇合適的流體流速。對于易結垢的導熱油系統，流速不宜過低，以防止污垢沉積；但流速也不宜過高，以免增加設備的磨損和壓力降。

流體進出口溫度

定義與控制要求：分別指導熱油和殼程流體進入和離開換熱器時的溫度。在工業生產中，導熱油的出口溫度需根據后續工藝要求嚴格控制，以確保生產過程的正常運行。殼程流體的進出口溫度則影響換熱器的換熱效果和能耗，應根據實際情況進行合理調節。

調節方法：可通過調節流體的流量、加熱或冷卻設備的功率等方式來控制流體進出口溫度。在實際生產中，常采用自動控制系統實現對流體溫度的精確調節，確保系統運行的穩定性和可靠性。

工作壓力

定義與范圍：換熱器在正常運行時所承受的壓力，單位為MPa。導熱油纏繞管換熱器的工作壓力取決于導熱油系統和殼程流體系統的壓力，一般在0.1 - 2.5MPa之間。

對設備的影響：工作壓力會影響設備的強度和密封性能。在設計換熱器時，需根據工作壓力選擇合適的纏繞管材、管壁厚度和密封結構，確保設備在正常工作壓力下安全可靠運行。同時，在運行過程中，需密切監測工作壓力的變化，避免超壓運行導致設備損壞。

四、導熱油纏繞管換熱器選型方法

4.1 確定工藝要求

明確換熱器的換熱量、導熱油和殼程流體的進出口溫度、壓力降等工藝參數。這些參數是選型的基礎，需根據實際生產過程準確確定。

4.2 初步選型

根據工藝要求，結合換熱器的設計參數和熱工參數，初步選擇合適的纏繞管規格、殼體尺寸和類型?？梢酝ㄟ^查閱相關手冊、使用選型軟件或咨詢廠家技術人員等方式進行初步選型。

4.3 詳細計算與校核

對初步選型的換熱器進行詳細的熱工計算和強度校核，驗證其是否滿足工藝要求和安全標準。計算內容包括換熱面積、傳熱系數、對數平均溫差、壓力降等參數，確保換熱器在實際運行中能夠?qū)崿F(xiàn)預期的換熱效果，并且設備結構安全可靠。

4.4 經濟性評估

在滿足工藝要求和安全標準的前提下，對不同型號的換熱器進行經濟性評估，綜合考慮設備成本、運行能耗、維護費用等因素，選擇換熱器。

五、實際應用中的注意事項

5.1 安裝與調試

在安裝導熱油纏繞管換熱器時，應嚴格按照安裝說明書進行操作，確保設備安裝水平、垂直度符合要求，各連接部位密封良好。安裝完成后，需進行調試，檢查設備的運行參數是否正常，有無泄漏等問題。

5.2 運行監控

在運行過程中，應定期監測導熱油和殼程流體的溫度、壓力、流量等參數，以及換熱器的進出口壓力降和換熱效果。如發現參數異常，應及時分析原因并采取相應的措施進行調整。

5.3 維護與保養

定期對換熱器進行維護和保養，包括清洗纏繞管和殼體內部的污垢、檢查密封件的磨損情況、更換損壞的零部件等。同時，應按照規定的時間間隔對導熱油進行檢測和更換，確保導熱油的性能符合要求。

六、結論

導熱油纏繞管換熱器作為一種高效的傳熱設備，在工業生產中具有廣泛的應用前景。準確掌握其關鍵參數，合理進行選型和應用，對于提高生產效率、降低能耗、確保系統安全穩定運行具有重要意義。在實際應用中，技術人員應充分考慮工藝要求、設備性能和經濟性等因素，嚴格按照操作規程進行安裝、調試、運行監控和維護保養，以充分發揮導熱油纏繞管換熱器的優勢。
