鋼制列管式換熱器：工業熱交換的核心設備解析

一、設備結構與工作原理

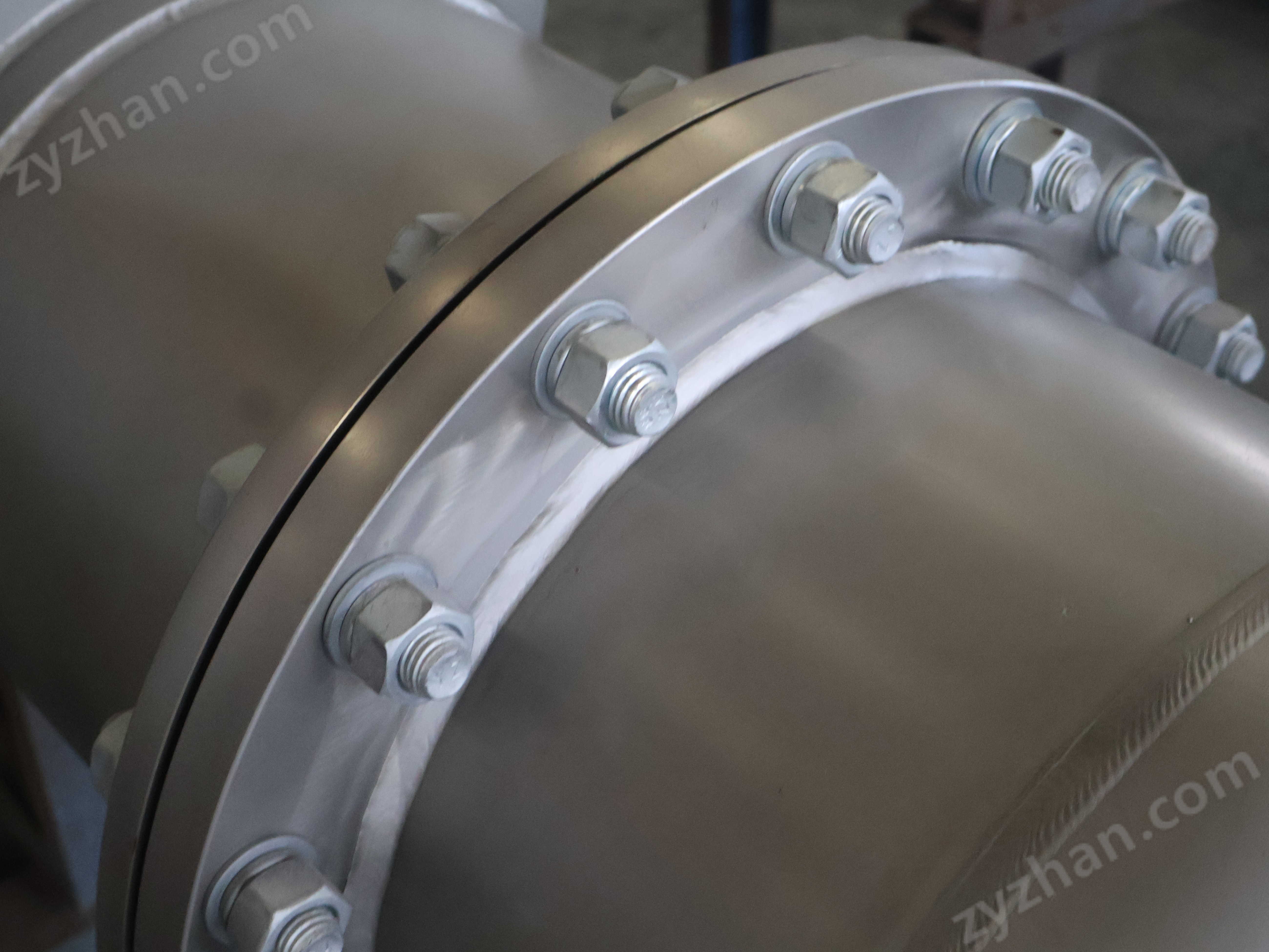

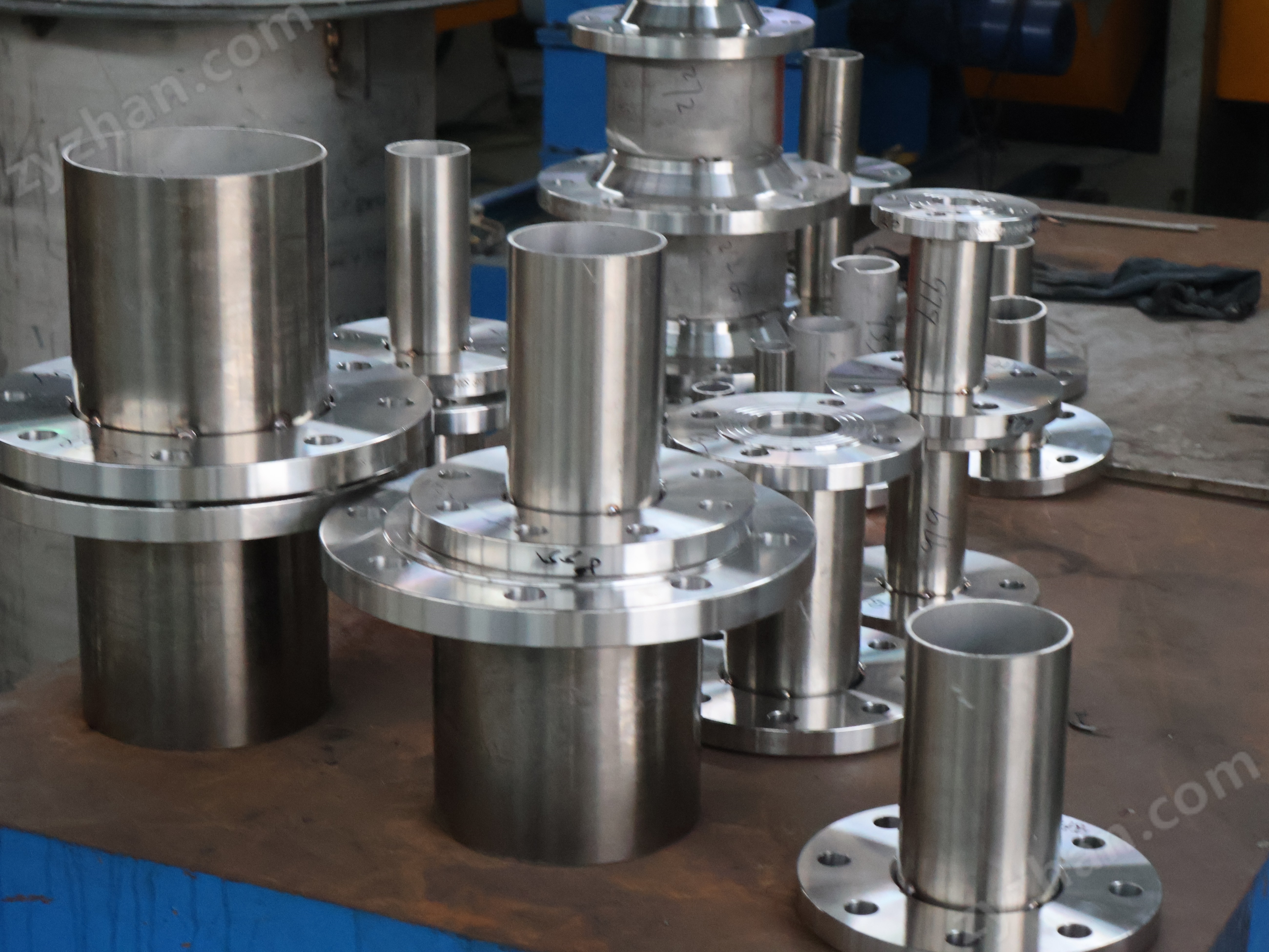

鋼制列管式換熱器由殼體、管束、管板、封頭及折流板等核心部件構成，其工作原理基于熱傳導與對流傳熱的協同作用：

熱傳導：高溫流體（如蒸汽或熱水）流經換熱管內部，熱量通過管壁（材質如不銹鋼、碳鋼）傳遞至管外低溫流體（如冷卻水或工藝介質）。管壁材料的導熱性能直接影響傳熱效率。

對流傳熱：流體在管內外流動時，因溫度差異產生熱對流現象。高溫流體將熱量傳遞給管壁，管壁再將熱量傳遞至低溫流體，完成熱量交換。流速、流動狀態及換熱管排列方式（如正三角形或正方形排列）顯著影響對流傳熱效率。

折流板作用：垂直于管束的折流板通過改變流體流向，增加殼程流體的湍流程度，使傳熱系數提升20%-40%，同時支撐管束并防止振動。

二、設備類型與特點

根據結構差異，鋼制列管式換熱器可分為以下類型，各具優勢與適用場景：

類型結構特點優勢局限性

固定管板式管束兩端固定在管板上，管板與殼體剛性連接結構簡單、緊湊，造價低管外無法機械清洗；溫差應力需補償裝置（溫差>50℃時需設置膨脹節）

浮頭式一端管板不與外殼相連，可自由浮動適應大溫差場合；管束可抽出清洗結構復雜，造價高；浮頭密封易泄漏

U型管式每根管子彎成U形，兩端固定在同一塊管板上結構簡單，質量輕；適用于高溫高壓條件管內清洗困難；管子更換復雜

渦流熱膜式采用渦流熱膜傳熱技術，通過流體運動狀態改變增強傳熱高效節能（傳熱系數達6000-8000W/m2·℃）；耐腐蝕、耐高壓；防結垢初期投資較高

三、核心優勢與工業價值

高效傳熱與節能

通過優化管束排列和折流板設計，傳熱效率顯著提升。例如，渦流熱膜換熱器傳熱系數可達10000W/m2·℃，較傳統設備節能30%以上。在電力行業中，大型電站通過列管式換熱器實現汽輪機排汽冷凝，熱損失降低15%-20%。

適應性強，覆蓋多工況

高溫高壓：U型管式換熱器可承受1200℃高溫和20MPa壓力，適用于鋼鐵冶煉等工況。

腐蝕性介質：304不銹鋼列管式換熱器通過表面氧化膜（含18%鉻、8%鎳）抵御酸性物質侵蝕，壽命延長至15年以上。

高粘度流體：在石油煉制中，通過優化管徑和流速設計，有效處理原油、重油等高粘度介質，降低輸送能耗。

結構緊湊與維護便捷

占地面積?。簡挝惑w積傳熱面積達100-170 m2/m3，較傳統設備節省40%空間。

模塊化設計：浮頭式和U型管式換熱器支持管束在線拆卸，清洗周期縮短至傳統設備的1/3，維護成本降低25%。

經濟性與環保性

成本優化：碳鋼列管式換熱器造價較不銹鋼型號低30%，適用于非強腐蝕性工況，投資回報周期縮短至2-3年。

余熱回收：在化工行業中，通過回收反應釜余熱，能源利用率提升18%，碳排放減少12%。

四、典型應用場景

化工行業

反應溫度控制：在合成氨生產中，列管式換熱器精確調節反應溫度，確保催化劑活性，單套設備年節約燃料氣50萬噸標煤。

蒸餾與精餾：在石油化工領域，通過多級換熱實現混合物分離，產品純度提升至99.9%以上。

電力行業

鍋爐給水加熱：預熱鍋爐給水至200℃，鍋爐效率提升5%，燃料消耗降低8%。

煙氣凈化：通過熱交換回收煙氣余熱，用于區域供暖，減少燃煤消耗10萬噸/年。

食品加工

牛奶巴氏殺菌：采用304不銹鋼列管式換熱器，在72℃下保持15菌效率達99.99%，同時保留牛奶營養成分。

果汁濃縮：通過多效蒸發與換熱耦合技術，能耗降低40%，產品風味損失減少30%。

環保領域

廢水處理：在脫硫廢水處理中，纏繞管式換熱器（屬列管式變種）通過螺旋流道實現高效傳熱與自清潔，年處理廢水50萬噸，熱回收效率提升25%。

污泥干化：利用余熱干化污泥，體積減少60%，便于后續焚燒或填埋處理。

五、未來發展趨勢

智能化控制

集成物聯網傳感器與AI算法，實時監測管壁溫度梯度與流體流速，故障預警準確率達98%，維護效率提升50%。例如，數字孿生技術可制定預測性維護計劃，關鍵設備故障率下降85%。

新材料應用

石墨烯增強復合管：實驗室測試傳熱性能提升50%，耐溫極限突破1000℃。

碳化硅陶瓷涂層：將耐溫極限提升至1200℃，適用于超臨界CO?發電系統。

多能耦合系統

開發熱-電-氣多聯供系統，能源綜合利用率突破85%，推動工業園區低碳化轉型。例如，某化工園區通過余熱回收與光伏發電耦合，年減少CO?排放12萬噸。
