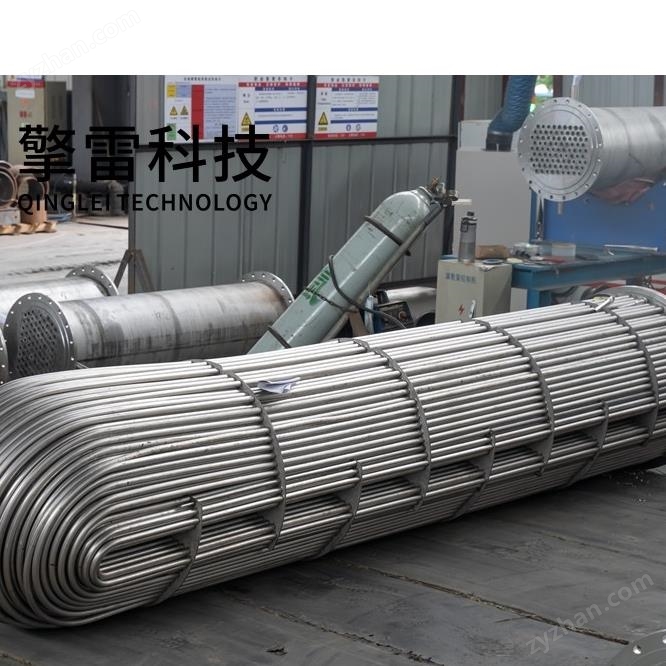

甲醇纏繞螺旋管換熱器：煤化工與新能源領域的核心節能裝備

一、技術原理：螺旋結構驅動高效傳熱

甲醇纏繞螺旋管換熱器基于間壁式換熱原理，通過螺旋纏繞的管束實現冷熱流體的高效熱交換。其核心創新在于：

三維螺旋流道設計

換熱管以3°—20°螺旋角反向纏繞于中心筒體，形成多層立體傳熱網絡。流體在螺旋通道內流動時，離心力驅動流體形成二次環流，破壞邊界層，使湍流強度較傳統設備提升3—5倍，傳熱系數達4000—6000W/(m2·℃)，較列管式換熱器提升30%—50%。

逆流換熱與溫差優化

冷熱流體路徑逆向設計，溫差利用率提高30%，支持大溫差工況（ΔT>150℃）。例如，在甲醇濃縮工藝中，可實現-40℃冷甲醇與120℃熱甲醇的高效換熱，熱回收效率≥95%。

自補償熱應力機制

管束兩端設置自由彎曲段，可軸向伸縮以吸收熱膨脹應力。在100℃溫差工況下，熱應力水平較固定管板式設計降低60%，避免因溫差變形導致的泄漏風險。

二、結構創新：針對甲醇介質的專屬優化

甲醇介質具有強腐蝕性和易結晶性，設備通過以下設計實現穩定運行：

耐腐蝕材料體系

管束材質：采用316L不銹鋼、鈦合金或碳化硅，耐甲醇腐蝕速率<0.005mm/年。

殼體材質：碳鋼內襯橡膠或PTFE，兼顧強度與耐蝕性，適應甲醇-水混合介質。

防結晶設計

管程伴熱：設置蒸汽伴熱夾套，防止甲醇在低溫下結晶堵塞流道。

殼程大流道：流速>1.5m/s，減少結晶沉積，清洗周期延長至12—18個月。

模塊化與多股流集成

獨立管箱設計：便于復雜纏繞管束的加工制造及安裝，維護成本降低40%。

多股流并行：?jiǎn)闻_(tái)設備可同步處理多種介質（如氣-氣、液-液、氣-液換熱），減少系統設備數量。

三、性能優勢：能效與成本的雙重優化

高效節能

傳熱效率較傳統設備提升30%—50%，單位體積換熱面積達800㎡，空間占用減少40%。

在煤制甲醇項目中，單臺設備年節約蒸汽1.2萬噸，綜合能效提升15%—20%。

長壽命與低維護

耐腐蝕材料與自補償結構使設備壽命達20年以上，較傳統設備延長2—3倍。

螺旋流道離心力減少污垢沉積，清洗周期延長至半年，維護成本降低30%。

適應工況

耐受壓力達20MPa，溫度范圍覆蓋-196℃至400℃，適用于超臨界CO?發電、深海油氣開采等場景。

四、應用場景：覆蓋全產業鏈的節能增效

煤化工領域

低溫甲醇洗工藝：作為核心設備，實現多介質換熱優化，降低能耗30%以上。例如，某煤制氣項目采用后，工藝效率提升22%。

甲醇濃縮與合成：通過高效換熱減少蒸汽消耗，單臺設備年節約成本超百萬元。

新能源領域

氫能儲能：在液氫汽化過程中，系統能效提升25%，支持綠氫制備與氨燃料動力系統發展。

碳捕集（CCUS）：在超臨界CO?換熱中實現98%的液化效率，助力碳減排目標實現。

精細化工與制藥

藥品反應釜控溫：雙管板無菌設計避免交叉污染，符合FDA認證要求，某藥企應用后產品合格率提升至99.8%。

乳制品殺菌：自清潔通道設計使清洗周期延長50%，年維護成本降低40%。

五、未來趨勢：材料與智能化的深度融合

材料創新

研發石墨烯涂層換熱管，傳熱效率提升20%；開發鎳基高溫合金，耐受1200℃超高溫，拓展設備在熔鹽儲能等領域的應用。

智能化升級

集成物聯網傳感器與AI算法，實現預測性維護，故障預警準確率達98%。

通過數字孿生技術構建虛擬設備模型，優化螺旋角度設計，縮短研發周期50%。

綠色技術集成

開發余熱梯級利用系統，綜合能效提升35%，在碳捕集、廢水零排等領域推動工業綠色轉型。
