蒸汽纏繞螺旋管換熱器：高效傳熱與緊湊設計的創新解決方案

一、引言

在化工、食品、制藥及能源等行業的熱交換場景中，蒸汽作為高效熱源被廣泛應用，但其與工藝流體的傳熱效率常受設備結構限制。蒸汽纏繞螺旋管換熱器通過將換熱管螺旋纏繞于中心筒體，結合蒸汽與工藝流體的逆流/并流設計，實現了傳熱面積與空間利用率提升。據行業數據，該類型換熱器傳熱系數可達800-1500 W/(m2·K)，較傳統列管式換熱器提升40%-60%，同時體積縮小30%-50%。本文將從結構原理、性能優勢、設計要點及典型應用出發，系統解析蒸汽纏繞螺旋管換熱器的技術特性與工程價值。

二、蒸汽纏繞螺旋管換熱器的結構與工作原理

（一）核心結構組成

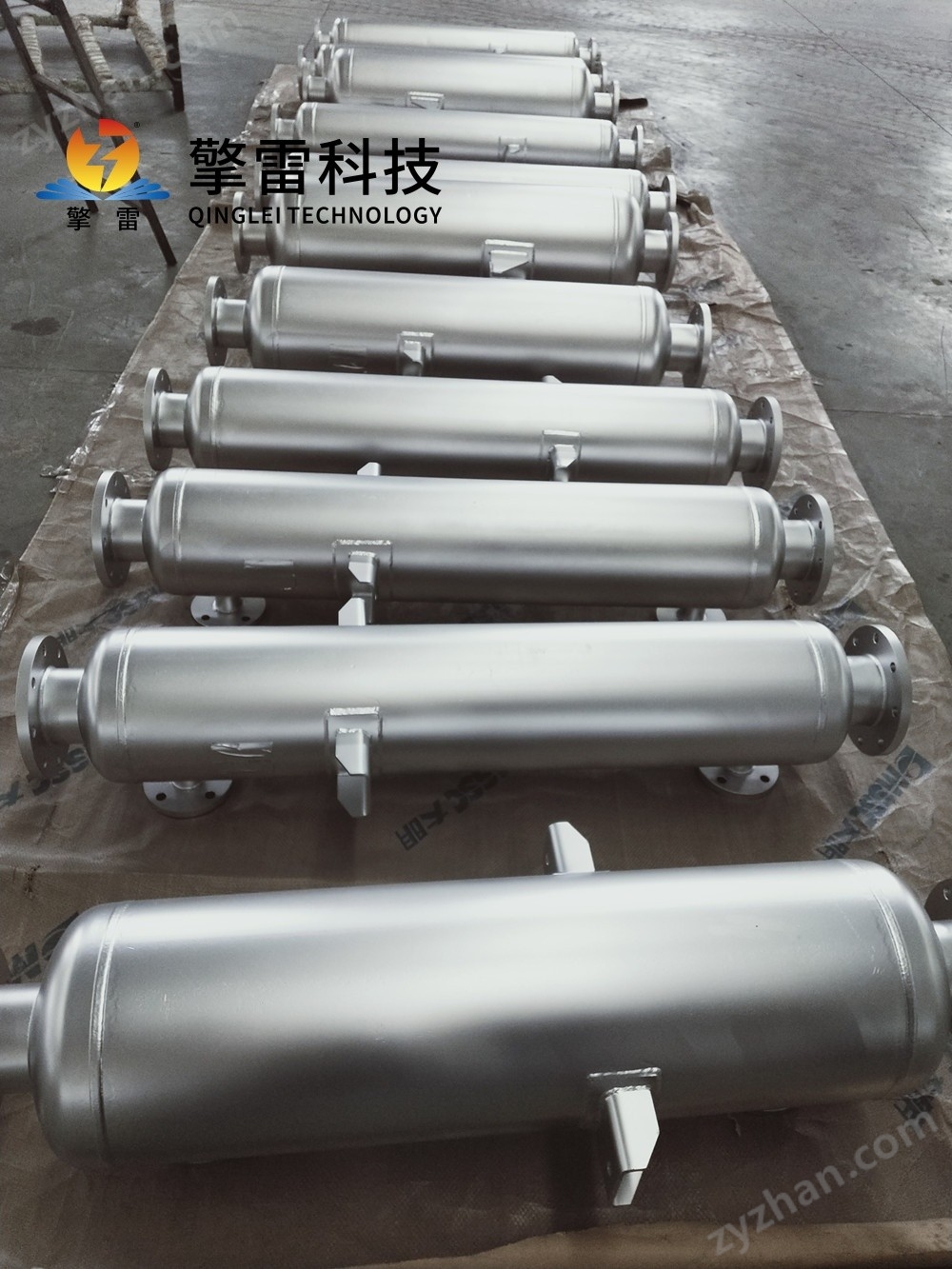

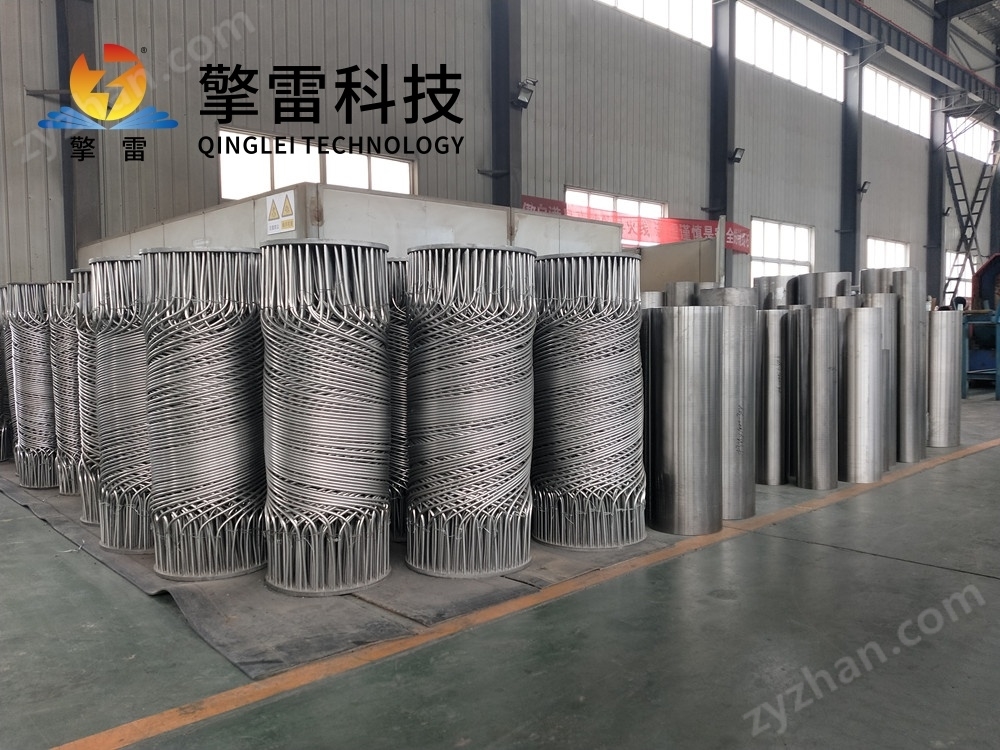

螺旋管束：

由單根或多根換熱管（通常為Φ12-Φ32mm的不銹鋼管或銅管）以固定螺距（P=50-200mm）纏繞于中心筒體（直徑D=200-1000mm），形成多層螺旋通道。

管束兩端通過焊接或脹接固定于管板，確保密封性。

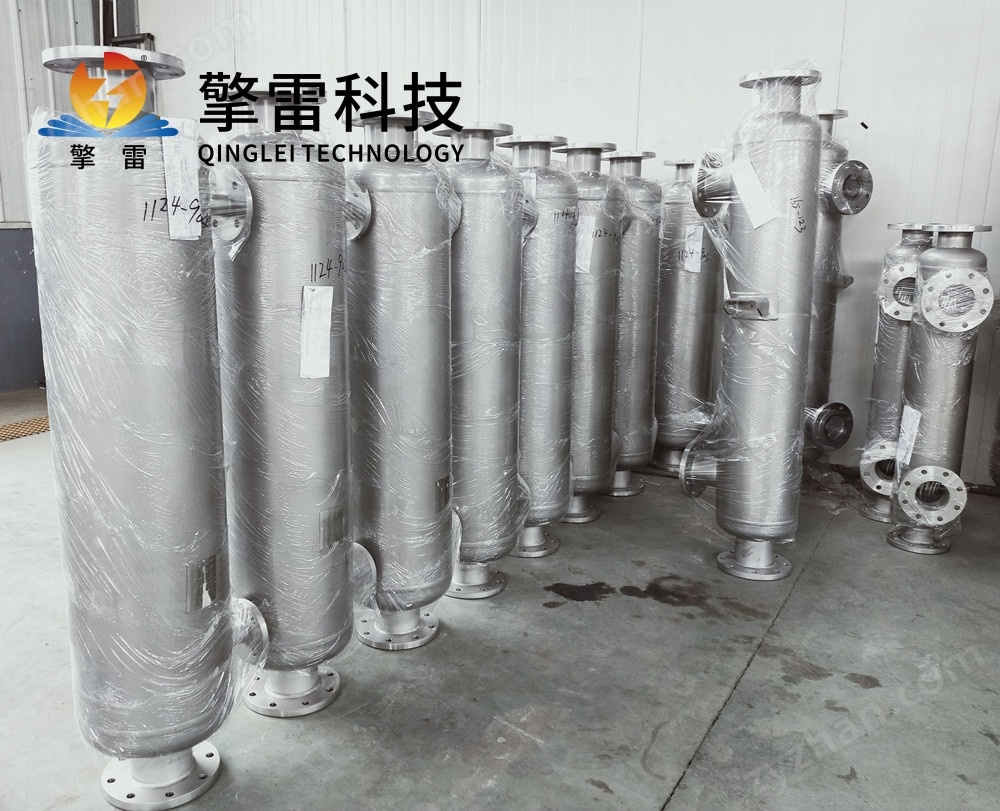

中心筒體：

圓柱形壓力容器，內部可設置蒸汽分配腔或工藝流體流道，材質多為碳鋼（內襯防腐層）或不銹鋼。

殼體：

包裹螺旋管束的圓柱形外殼，兩端與管板連接，形成封閉的蒸汽或工藝流體腔室。

接管：

蒸汽進口/出口：通常位于殼體頂部/底部，連接鍋爐或冷凝水回收系統；

工藝流體進口/出口：位于中心筒體兩端，連接工藝管道；

排液/排氣接管：用于設備啟動前排氣或停機后排液。

支撐結構：

螺旋管束間設置支撐環或?qū)Я靼?，防止振?dòng)并引導流體均勻分布。

（二）工作原理與流動模式

蒸汽側流動：

蒸汽從殼體頂部進口進入，沿螺旋管束外表面向下流動，通過凝結釋放潛熱，冷凝水從底部出口排出。

流動路徑呈螺旋下降式，延長了蒸汽與管壁的接觸時間，提高了熱利用率。

工藝流體側流動：

工藝流體從中心筒體一端進入，沿螺旋管內腔流動，吸收蒸汽熱量后從另一端流出。

流動方向可設計為與蒸汽逆流（增強傳熱溫差）或并流（控制出口溫度）。

傳熱機制：

對流傳熱：蒸汽冷凝時在管外形成液膜，工藝流體在管內湍流，雙相強化傳熱；

相變傳熱：蒸汽凝結潛熱（約2260 kJ/kg）的釋放顯著提升傳熱效率；

螺旋效應：螺旋流動產生離心力，使流體貼近管壁，減少邊界層厚度，進一步強化傳熱。

三、蒸汽纏繞螺旋管換熱器的性能優勢

（一）傳熱效率顯著提升

高傳熱系數（K值）：

螺旋結構使流體形成二次流，湍流程度增強，管內對流傳熱系數（h_i）可達1000-2000 W/(m2·K)；

蒸汽側凝結傳熱系數（h_o）為5000-10000 W/(m2·K)，綜合K值達800-1500 W/(m2·K)。

案例：在某乳制品殺菌工藝中，纏繞螺旋管換熱器K值較列管式提升55%，殺菌時間縮短30%。

緊湊結構設計：

單位體積傳熱面積（A/V）是列管式的2-3倍，例如：

列管式：A/V≈50-100 m2/m3；

纏繞螺旋管式：A/V≈150-300 m2/m3。

案例：某化工企業反應釜加熱系統中，纏繞螺旋管換熱器體積僅為原列管式的40%，節省安裝空間60%。

（二）抗污堵與耐腐蝕性強

自清潔效應：

螺旋流動產生的離心力可剝離管壁附著的顆?；蛏锬ぃ瑴p少污垢熱阻（R_f）；

案例：在污水處理廠換熱系統中，纏繞螺旋管換熱器運行6個月后，R_f僅增加0.0002 m2·K/W，較列管式降低70%。

材料適應性廣：

管束可采用316L不銹鋼、鈦合金或哈氏合金，適用于海水、酸堿溶液等腐蝕性介質；

殼體可內襯聚四氟乙烯（PTFE）或橡膠，進一步增強防腐性能。

（三）操作靈活性與可靠性高

溫度控制精準：

通過調節蒸汽壓力或工藝流體流量，可快速響應溫度變化（響應時間<1分鐘）；

案例：在制藥行業滅菌工藝中，纏繞螺旋管換熱器出口溫度波動控制在±0.5℃以內。

熱膨脹補償：

螺旋結構允許管束自由伸縮，避免因熱應力導致的泄漏或斷裂；

案例：在高溫蒸汽（>300℃）加熱系統中，纏繞螺旋管換熱器連續運行5年無泄漏，而列管式需每年檢修。

四、蒸汽纏繞螺旋管換熱器的設計要點

（一）螺旋管束設計

螺距（P）與直徑（D）優化：

螺距過小會導致流體壓降過大，螺距過大會降低傳熱效率；

經驗公式：P=(0.5?1.0)D，常用P=0.7D；

案例：在某食品加熱系統中，P=150mm（D=200mm）時，K值與壓降綜合性能。

管徑選擇：

液體工藝流體：d=12-20mm（平衡傳熱與壓降）；

氣體工藝流體：d=25-32mm（降低流動阻力）；

案例：在天然氣加熱系統中，管徑選擇Φ25mm時，壓降控制在0.05 MPa以內。

（二）流動參數匹配

蒸汽流速控制：

蒸汽流速：5-15 m/s（避免液膜過厚導致傳熱惡化）；

案例：在某電廠蒸汽冷凝系統中，流速設計為10 m/s時，冷凝效率達98%。

工藝流體流速優化：

液體流速：0.5-2 m/s（防止振動）；

氣體流速：10-30 m/s（強化傳熱）；

案例：在某化工反應釜加熱中，工藝流體流速設計為1.2 m/s，傳熱系數提升40%。

（三）材料與制造工藝

管束制造：

采用數控纏繞機確保螺距均勻性（誤差<±1mm）；

管端脹接或焊接需通過壓力測試（1.5倍設計壓力，保壓30分鐘無泄漏）。

殼體防腐：

碳鋼殼體內襯PTFE時，需控制襯層厚度（2-3mm）與粘接強度（>10 MPa）；

案例：在某海水淡化系統中，PTFE襯層殼體使用壽命達10年，較未襯層設備延長5倍。

五、蒸汽纏繞螺旋管換熱器的典型應用案例

（案例1：乳制品行業巴氏殺菌工藝）

背景：某乳制品廠需將牛奶從4℃加熱至72℃并保持15菌，原列管式換熱器體積大、殺菌時間不足。

方案：

采用蒸汽纏繞螺旋管換熱器，管束為Φ16×1.5mm 316L不銹鋼管，螺距100mm；

蒸汽壓力0.3 MPa，工藝流體流速1.5 m/s；

設備體積2 m3（原列管式5 m3）。

效果：

殺菌時間縮短至12秒，出口溫度波動±0.3℃；

蒸汽消耗量降低15%，年節約成本20萬元。

（案例2：化工行業反應釜加熱）

背景：某化工企業反應釜需將物料從20℃加熱至150℃，原導熱油加熱系統響應慢（>10分鐘）、能耗高。

方案：

改用蒸汽纏繞螺旋管換熱器，管束為Φ25×2mm鈦合金管，螺距150mm；

蒸汽壓力0.8 MPa，工藝流體流速1.0 m/s；

設備集成于反應釜底部，節省空間40%。

效果：

加熱時間縮短至3分鐘，溫度控制精度±0.5℃；

蒸汽消耗量降低25%，年節能效益50萬元。

六、未來發展趨勢與挑戰

（一）技術創新方向

復合強化傳熱技術：

管內插入螺旋紐帶或納米涂層，進一步提升傳熱系數（K值>2000 W/(m2·K)）；

案例：某研究機構在螺旋管內涂覆石墨烯后，傳熱系數提升60%。

智能化監控系統：

集成溫度、壓力與污垢?jìng)鞲衅鳎Y(jié)合AI算法實現動態清洗周期預測；

案例：某石化企業應用智能監控后，換熱器清洗頻率降低50%，運行效率提升20%。

（二）挑戰與對策

高壓蒸汽工況：

挑戰：高壓蒸汽（>10 MPa）對管束與殼體連接處應力要求高；

對策：采用自增強處理技術（如液壓脹管），提高連接強度30%。

超低溫介質處理：

挑戰：超低溫流體（如液氮）易導致管束脆斷；

對策：選用奧氏體不銹鋼（如304L）或鎳基合金，并控制焊接熱影響區。

七、結論

蒸汽纏繞螺旋管換熱器通過螺旋結構與相變傳熱的協同作用，實現了傳熱效率、空間利用率與操作靈活性的顯著提升，已成為蒸汽熱交換領域的核心設備。其設計需綜合考慮螺距、管徑、材料及流動參數等關鍵因素，并通過案例驗證了其在節能降耗與溫度控制方面的優勢。未來，隨著復合強化傳熱技術與智能化監控的發展，纏繞螺旋管換熱器將向更高效率（K值>2000 W/(m2·K)）、更低壓降（<0.02 MPa）及更長壽命（>20年）方向演進，為全球工業綠色轉型提供關鍵支撐。
