制藥回收溶劑列管換熱器：技術革新與行業應用深度解析

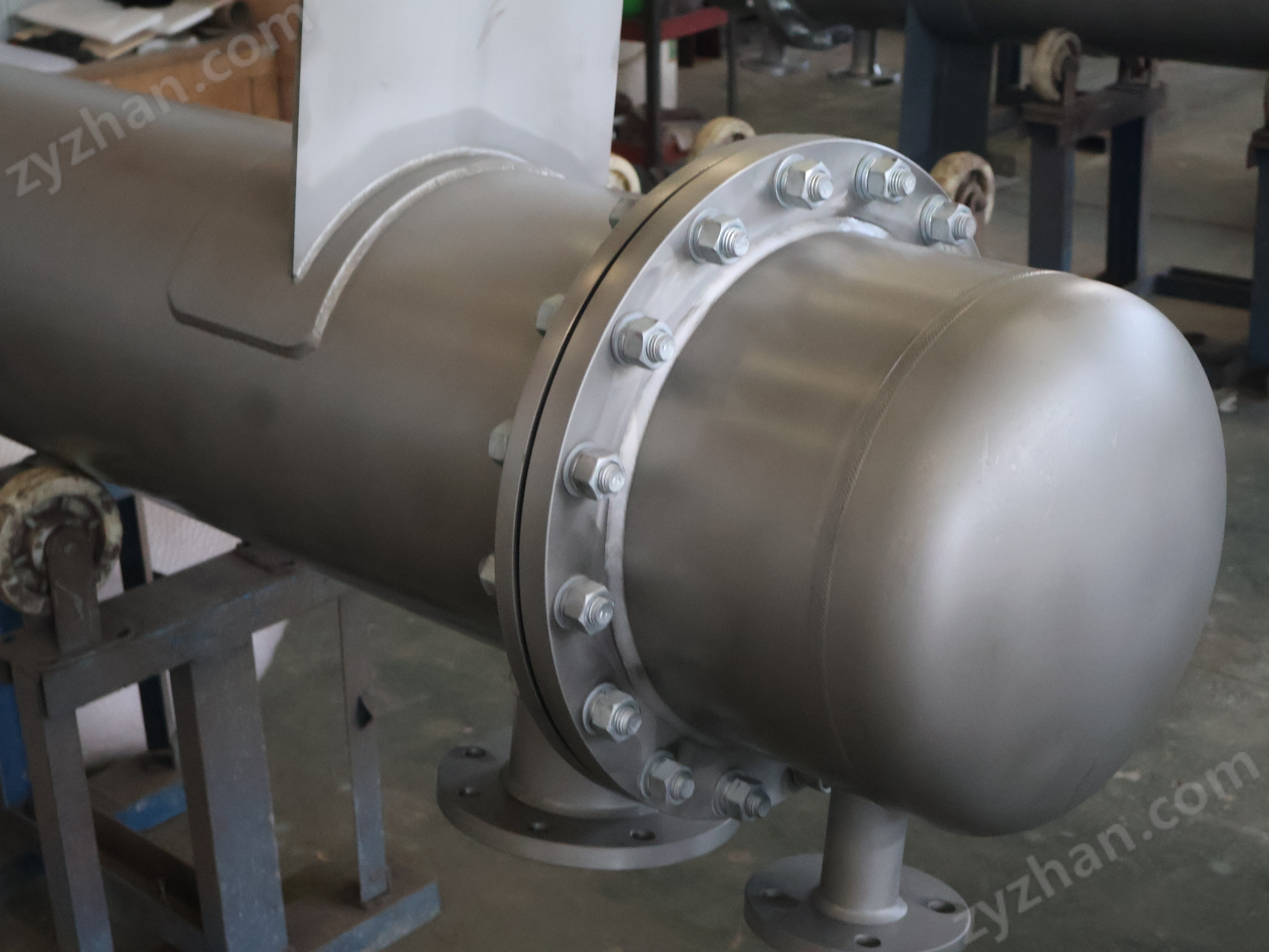

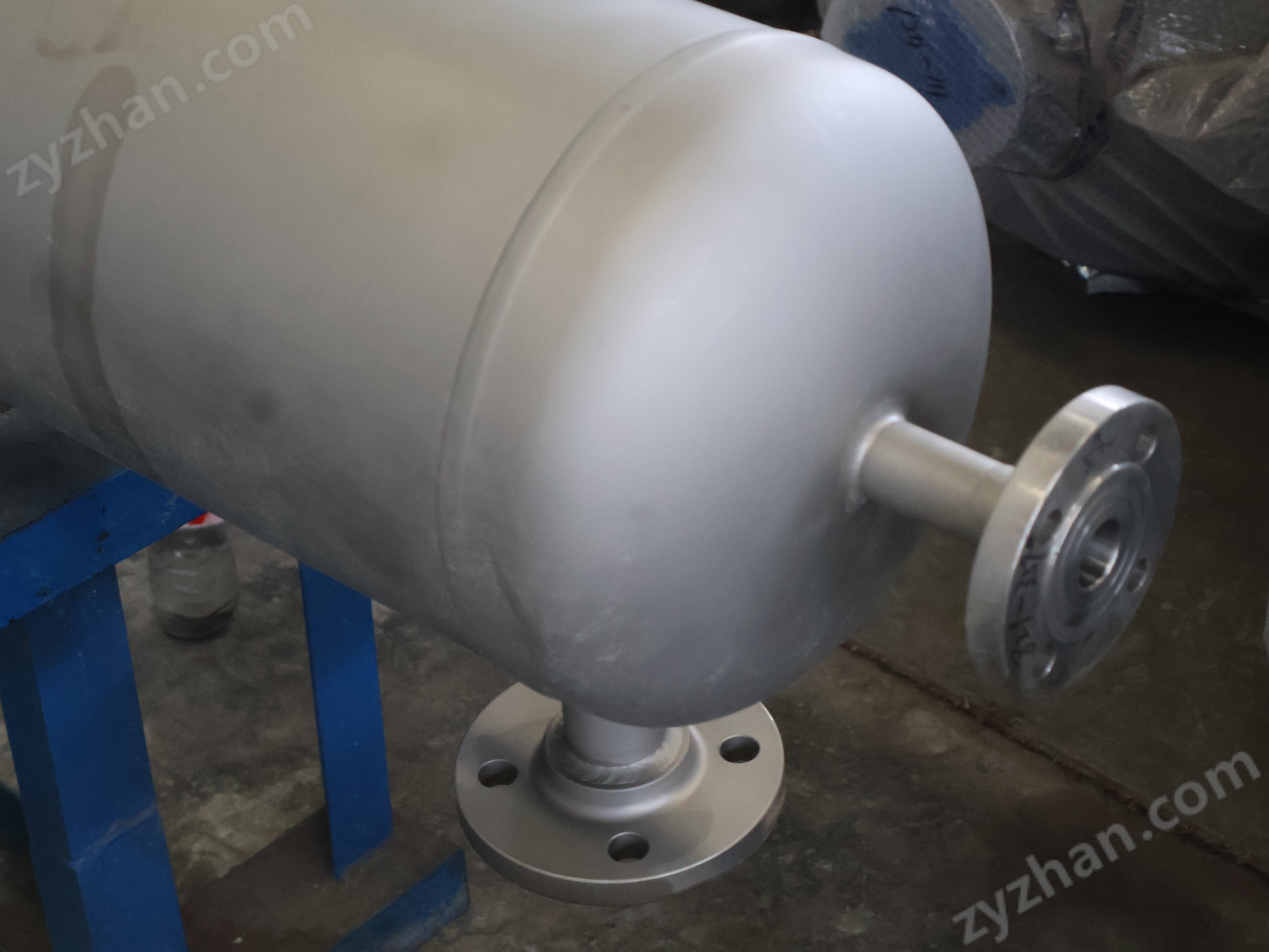

一、核心材質選擇：耐蝕性與經濟性的平衡

制藥溶劑回收過程中，介質常含有機酸、醇類、鹵代烴等腐蝕性成分，且需滿足GMP對設備清潔度的嚴格要求。材質選擇直接影響設備壽命與溶劑純度：

316L不銹鋼：含鉬量（2.0%-3.0%）顯著提升抗點蝕能力，適用于含氯離子（Cl?）環境。例如，某藥企在乙醇回收系統中采用316L換熱管，內表面電化拋光至Ra<0.25μm，連續運行3年未腐蝕泄漏，溶劑純度保持99.9%以上。

鈦合金：針對強腐蝕性介質（如濃鹽酸、溴化物），其耐蝕性優于不銹鋼。某抗生素生產企業采用鈦合金列管換熱器處理含溴化物廢液，在150℃、2.0MPa工況下設備壽命延長至10年，較不銹鋼設備提升3倍。

碳鋼+涂層：對于非強腐蝕性溶劑（如正己烷、丙酮），碳鋼基材通過噴涂環氧樹脂或滲鋁處理可降低成本。某原料藥工廠采用滲鋁碳鋼換熱器回收正己烷，在200℃環境下腐蝕速率僅0.03mm/a，維護周期延長至2年。

二、結構參數優化：傳熱效率與壓降的博弈

列管換熱器的核心結構參數直接影響溶劑回收效率與能耗，需根據工藝需求優化設計：

管徑與長度：小管徑（Φ19-Φ25mm）可增加換熱面積，但需平衡壓降。例如，某溶劑回收系統采用Φ19×1.5mm換熱管，單臺設備換熱面積達50㎡，同時通過CFD模擬優化管程流速至1.8m/s，壓降控制在0.15MPa以內。

排列方式：正三角形排列較正方形排列傳熱效率提升15%，管間距通常為1.5-2倍管徑。某企業采用錯列螺旋扭帶強化湍流，使總傳熱系數從800W/(m2·K)提升至1200W/(m2·K)。

折流板設計：弓形折流板切口高度為殼體直徑的25%-30%，可減少流體短路。某項目通過優化折流板間距（0.5m），使殼程流速從0.3m/s提升至0.8m/s，傳熱效率提高22%。

多殼程設計：針對復雜能量回收需求，可采用分程隔板將殼程分為2-4個獨立流道。某煉化一體化項目通過三殼程換熱器整合氫氣預熱與石腦油冷卻，總傳熱系數提升35%，設備數量減少60%。

三、性能指標：高效傳熱與低維護成本的核心訴求

制藥溶劑回收對換熱器的性能要求包括：

總傳熱系數：通過流體力學優化設計，可達3000-6000W/(m2·K)。某溶劑回收系統采用渦流熱膜技術，使傳熱系數突破10000W/(m2·K)，蒸汽消耗量降低40%。

潛熱利用率：在蒸汽冷凝工況下，潛熱利用率需≥90%。某企業通過優化蒸汽入口角度（20°），減少死區，使?jié)摕崂寐蕪?5%提升至92%。

腐蝕速率：在200℃、1.6MPa環境下，316L不銹鋼腐蝕速率應≤0.02mm/a。某藥企通過在線紅外熱成像監測，實現預防性維護周期延長至3年。

密封性：雙管板結構可避免管程與殼程介質混合風險，適用于毒性或貴重溶劑。某溶劑回收項目采用雙管板設計，使乙醇回收率達99.8%，單批次減少損耗超500L。

四、選型要點：適配不同工況的定制化方案

根據溶劑特性、溫度壓力及清潔需求，列管換熱器可分為以下類型：

固定管板式：結構簡單、成本低，適用于溫差?。ā?0℃）、介質清潔的場合。某原料藥工廠采用固定管板式換熱器回收丙酮，在80℃、0.3MPa工況下，設備投資回收期僅8個月。

浮頭式：管束可抽出清洗，適用于溫差大（>70℃）、需頻繁維護的工況。某抗生素生產企業采用浮頭式換熱器處理含菌體殘?jiān)膹U液，通過在線檢漏系統實現GMP合規，年減少停機損失超200萬元。

U型管式：耐高溫高壓，適用于管程清潔的高溫工況。某維生素C生產線采用U型管式換熱器回收異丙醇，在250℃、3.0MPa環境下穩定運行5年，效率衰減率低于5%。

五、典型應用案例：從低效到高效的跨越

某大型藥企在抗生素生產中需回收發酵液中的正丁醇（沸點117.7℃），原系統采用固定管板式換熱器存在以下問題：

傳熱效率低：總傳熱系數僅650W/(m2·K)，蒸汽消耗量高達2.8t/h；

腐蝕泄漏頻發：304不銹鋼換熱管在含氯離子環境中，平均每6個月需更換一次；

清洗困難：管程結垢導致壓降上升至0.3MPa，影響系統穩定性。

優化方案：

材質升級：換熱管改用316L不銹鋼，內表面電化拋光至Ra<0.2μm；

結構優化：采用浮頭式設計，管程設置為4管程，殼程安裝弓形折流板；

流場強化：在管程內插入螺旋扭帶，使湍流強度提升3倍。

實施效果：

總傳熱系數提升至1500W/(m2·K)，蒸汽消耗量降低至1.2t/h；

溶劑回收率從92%提升至98.5%，單批次減少正丁醇損耗1.2噸。

六、未來趨勢：智能化與新材料驅動技術升級

智能化控制：集成物聯網傳感器與AI算法，實時監測板片溫度梯度與流體流速，故障預警準確率達98%，維護效率提升50%。例如，數字孿生技術可制定預測性維護計劃，關鍵設備故障率下降85%。

新材料應用：

石墨烯增強復合管：實驗室測試傳熱性能提升50%，耐溫極限突破1000℃；

碳化硅陶瓷涂層：將耐溫極限提升至1200℃，適用于超臨界CO?發電系統。

多能耦合系統：開發熱-電-氣多聯供系統，能源綜合利用率突破85%，推動工業園區低碳化轉型。例如，某化工園區通過余熱回收與光伏發電耦合，年減少CO?排放12萬噸。
