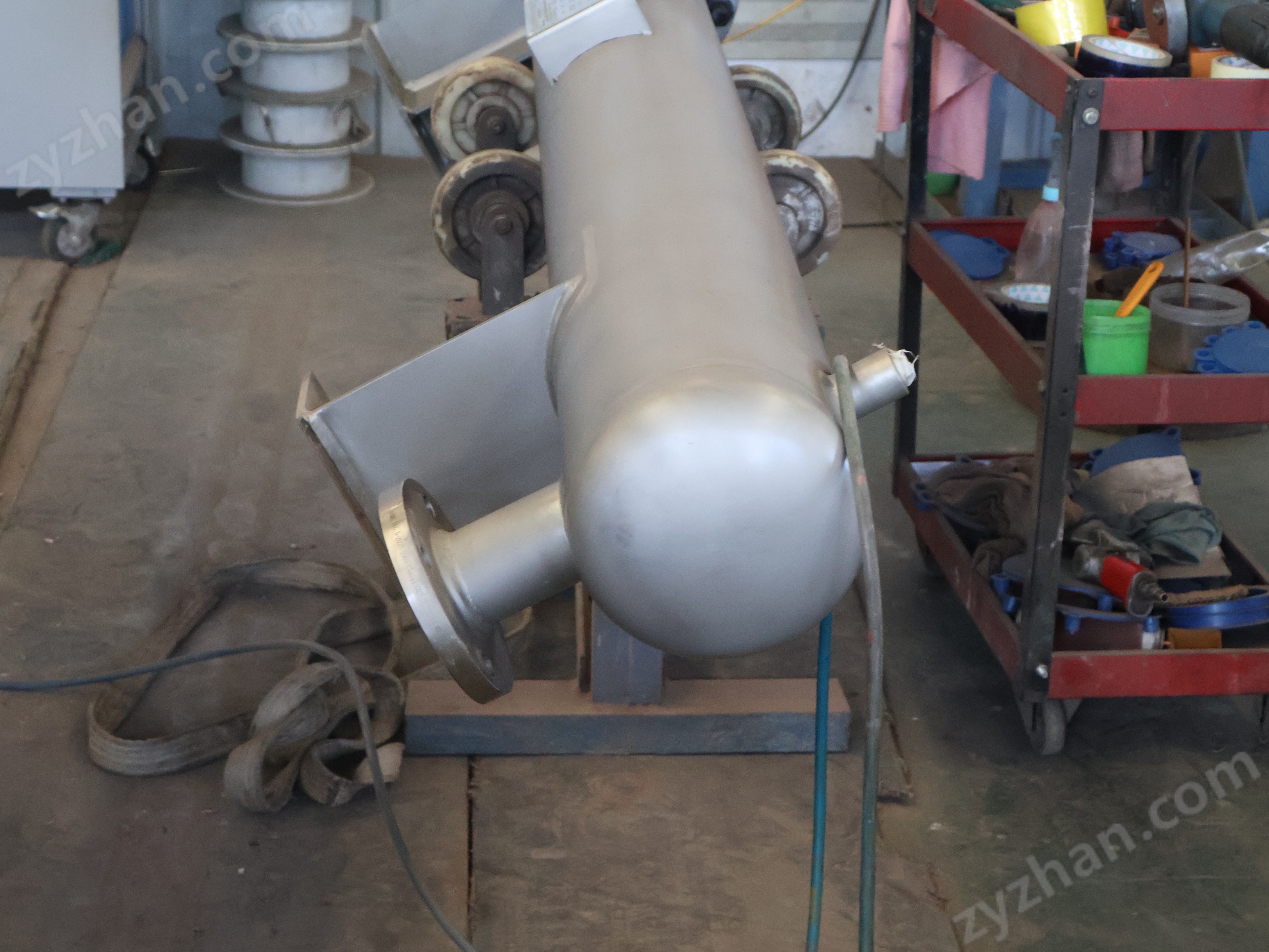

臥式列管換熱器：工業熱交換領域的核心裝備

在現代化工業生產的復雜網絡中，熱量的有效傳遞和管理如同人體的血液循環系統一樣重要，而臥式列管換熱器正是確保這一“血液循環”順暢運行的關鍵設備之一。它憑借結構緊湊、換熱效率高、適應性強等顯著優勢，在化工、石油、制藥、食品、電力等眾多工業領域發揮著不可替代的作用。

一、結構組成與工作原理

臥式列管換熱器主要由殼體、管束、管板、封頭和折流板等部件構成。殼體作為承壓容器，通常采用碳鋼或不銹鋼焊接而成，為殼程流體提供流動空間并承受內部壓力。管束由數百根平行排列的換熱管組成，材料可選銅、不銹鋼或鈦管等，管徑范圍從Φ12mm到Φ50mm不等，管長可根據需求定制，是熱量傳遞的核心部件。管板通過精密鉆孔固定管束兩端，起到連接和密封作用，確保管程與殼程流體的隔離。封頭位于設備兩端，通過法蘭與殼體連接，內部設置分流板以均勻分配流體。折流板采用弓形或圓盤形結構，以固定間距垂直安裝于殼程內，迫使殼程流體呈S形流動，湍流強度提升30%—50%，顯著增強對流傳熱系數。

其工作原理基于熱傳導和對流原理。換熱器內部分為管程和殼程兩部分流道，熱流體與冷流體分別在管程和殼程內逆向流動。當高溫流體流經管內時，熱量通過管壁傳導到管外，低溫流體在管外吸收熱量，從而實現熱量從高溫流體向低溫流體的傳遞。以石化行業原油冷卻為例，高溫原油（約150℃）進入管程，冷卻水（約30℃）在殼程循環，兩者溫差驅動熱量傳遞，管內流體流速通?？刂圃?.2—1.8m/s，殼程流速因折流板作用可達0.5—1.0m/s，形成高效的熱交換環境。

二、性能優勢：高效與可靠的平衡

1. 高效傳熱

管束排列采用正三角形或轉角正三角形布局，單位體積傳熱面積達80—150m2/m3。在乙醇脫水工藝中，該結構使蒸氣冷凝效率提升至98%，較立式設備節能15%。實驗數據顯示，配備折流板的設備傳熱效率比光管結構提高40%以上，顯著縮短了工藝流程時間，降低了能源消耗。

2. 適應性強

通過材料升級可應對多種惡劣工況。316L不銹鋼耐氯離子腐蝕，適用于海水淡化；鈦管耐鹽酸濃度達20%，用于濕法冶金；哈氏合金可承受650℃高溫，應用于合成氨裝置。在化工行業的高鹽廢水處理中，雙相鋼（2205）與PEEK涂層復合技術使設備壽命延長至8年，較傳統材質提升3倍，有效解決了腐蝕性介質對設備的侵蝕問題。

3. 維護便捷

臥式布局降低了設備高度，便于人工檢修。某化肥廠實測數據顯示，其清洗周期較立式設備延長40%，單次清洗時間縮短60%。管束可抽出設計使得設備易于清洗和檢修，適合處理易結垢介質，降低了維護成本和停機時間。

三、應用領域：跨行業的熱能管理專家

1. 化工行業

在乙烯裝置中，臥式列管換熱器用于裂解氣冷卻，處理量可達30萬噸/年；在循環水冷卻系統中，單臺處理量可達2000m3/h。它還可用于反應釜的加熱、冷凝器的冷卻等環節，有效控制反應溫度，保證化工生產過程的穩定進行。例如，在合成氨的生產過程中，列管換熱器用于調節溫度以滿足工藝要求，提高能源利用效率，準確地將反應釜內的溫度控制在合適的范圍內，確?；瘜W(xué)反應的順利進行。

2. 石油行業

在石油煉制過程中，臥式列管換熱器用于加熱原油、冷卻煉油產品等。其高效的熱交換性能有助于提高石油煉制的效率和質量。在催化重整、烷基化、脫蠟等工藝過程中，列管換熱器廣泛應用于油品加熱、冷卻、冷凝等環節。通過合理的熱交換設計，能夠?qū)⒃图訜岬胶线m的溫度，提高其流動性，便于后續的煉制加工；同時，將煉油產品冷卻到合適的溫度，保證產品的質量和穩定性。

3. 制藥行業

臥式列管換熱器用于藥品生產過程中的加熱、冷卻和滅菌等環節。在發酵液滅菌中，采用121℃蒸汽直接加熱；在溶劑回收中，乙醇回收率≥95%。其結構緊湊、易于清洗和維護的特點，能夠滿足醫藥行業嚴格的生產標準，確保藥品質量安全可靠。

4. 食品行業

在牛奶加工、果汁濃縮等工藝中，臥式列管換熱器用于加熱、殺菌和冷卻。其結構緊湊、換熱效率高的特點，可以滿足食品行業對衛生要求嚴格和操作溫度要求高的特點，快速地將食品加熱或冷卻到所需溫度，避免食品因溫度變化而變質。

5. 電力行業

臥式列管換熱器被用于電站鍋爐等設備中，對流體進行加熱或冷卻，以滿足電力生產的需求。在鍋爐給水預熱、汽輪機排汽冷凝等關鍵環節，確保鍋爐和汽輪機的穩定運行，提高能源轉化效率。

四、技術演進：面向未來的創新方向

1. 材料創新

石墨烯涂層技術已進入工業試驗階段，實驗室數據顯示傳熱系數提升18%，同時抗結垢性能提高3倍。某化工園區試點項目實現年節能效益超200萬元，為設備在高溫、高壓、腐蝕性環境下的應用提供了新的解決方案。

2. 結構優化

仿生學應用取得突破，模仿鯊魚皮表面的微結構管束使污垢熱阻降低50%，有效減少了設備內部的污垢積累，提高了傳熱效率。3D打印技術實現變截面管束制造，流道當量直徑可精確至±0.1mm，進一步優化了流體流動狀態，提高了熱交換效果。

3. 智能升級

數字孿生系統集成壓力/溫度傳感器網絡，實現實時傳熱系數監測（精度±2%）、結垢預警（提前量≥72小時）和清洗周期智能優化（節能8%—12%）。通過工業互聯網技術，實現遠程維護和管理，提高運維效率，降低設備的維護成本和停機時間。

4. 模塊化設計

針對大型設備運輸困難的問題，模塊化設計成為解決方案。某企業開發的積木式結構實現現場組裝，安裝周期縮短65%，降低了設備的安裝成本和時間，提高了設備的適用性和靈活性。

五、市場前景與發展趨勢

隨著全球工業化的加速推進和節能環保意識的增強，臥式列管換熱器的市場需求將持續增長。預計未來幾年，全球及中國臥式列管式換熱器市場將保持穩健增長態勢。在“雙碳”目標驅動下，其能效提升空間仍達15%—20%，未來將成為流程工業節能改造的關鍵抓手。隨著數字孿生與先進制造技術的融合，臥式列管換熱器將不斷突破性能邊界，在新能源、環保等領域發揮更大作用，為工業的可持續發展注入源源不斷的動力。
