染料廢水纏繞管換熱器：高效傳熱與抗腐蝕的工業解決方案

引言

染料工業作為重要的化工領域，在生產過程中會產生大量成分復雜、污染物含量高的廢水。這些染料廢水含有多種有機染料、助劑、重金屬等有害物質，若未經有效處理直接排放，將對水環境造成嚴重污染，威脅生態平衡和人體健康。在染料廢水處理工藝中，熱量交換是一個關鍵環節，例如在蒸發濃縮、高溫氧化等過程中，需要合理控制溫度，而纏繞管換熱器憑借其高效傳熱、結構緊湊等優點，在該領域得到了廣泛應用。

染料廢水的特性及處理難點

成分復雜

染料廢水中含有多種類型的染料，如酸性染料、堿性染料、活性染料等，同時還含有大量的助劑，如分散劑、勻染劑、固色劑等，以及可能存在的重金屬離子，如鉻、鉛、汞等。這些成分相互混合，使得廢水成分極為復雜，增加了處理的難度。

色度高

染料的存在使廢水具有的色度，通?？蛇_(dá)數千至數萬倍，嚴重影響水體的透明度和光穿透性，破壞水生生態系統的平衡。

COD和BOD高

染料分子大多具有復雜的共軛體系，難以被生物降解，導致廢水的化學需氧量（COD）和生化需氧量（BOD）較高，增加了處理的難度。

毒性大

部分染料及其中間體具有致癌、致畸、致突變等毒性，對環境和人體健康構成嚴重威脅。

溫度控制需求

在染料廢水處理過程中，多個環節需要進行熱量交換。例如，在蒸發濃縮工藝中，需要將廢水加熱至一定溫度，使水分蒸發，從而實現廢水的減量化和污染物的濃縮；在高溫氧化工藝中，需要維持較高的反應溫度，以促進有機污染物的分解和礦化。這些過程都需要高效的換熱設備來實現熱量的傳遞和溫度的控制。

纏繞管換熱器的結構與工作原理

結構組成

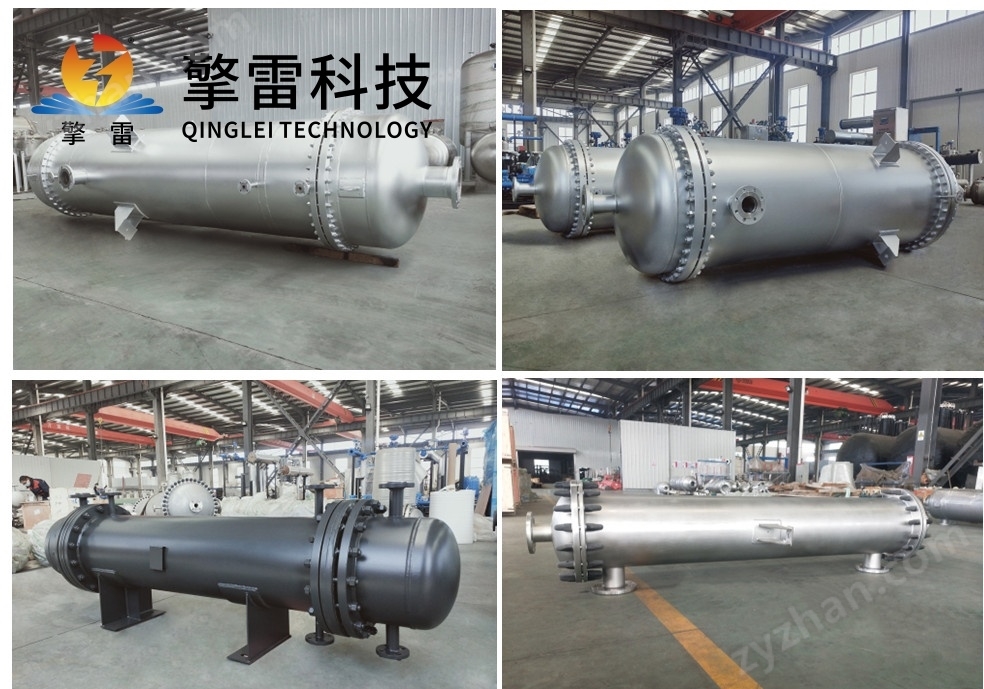

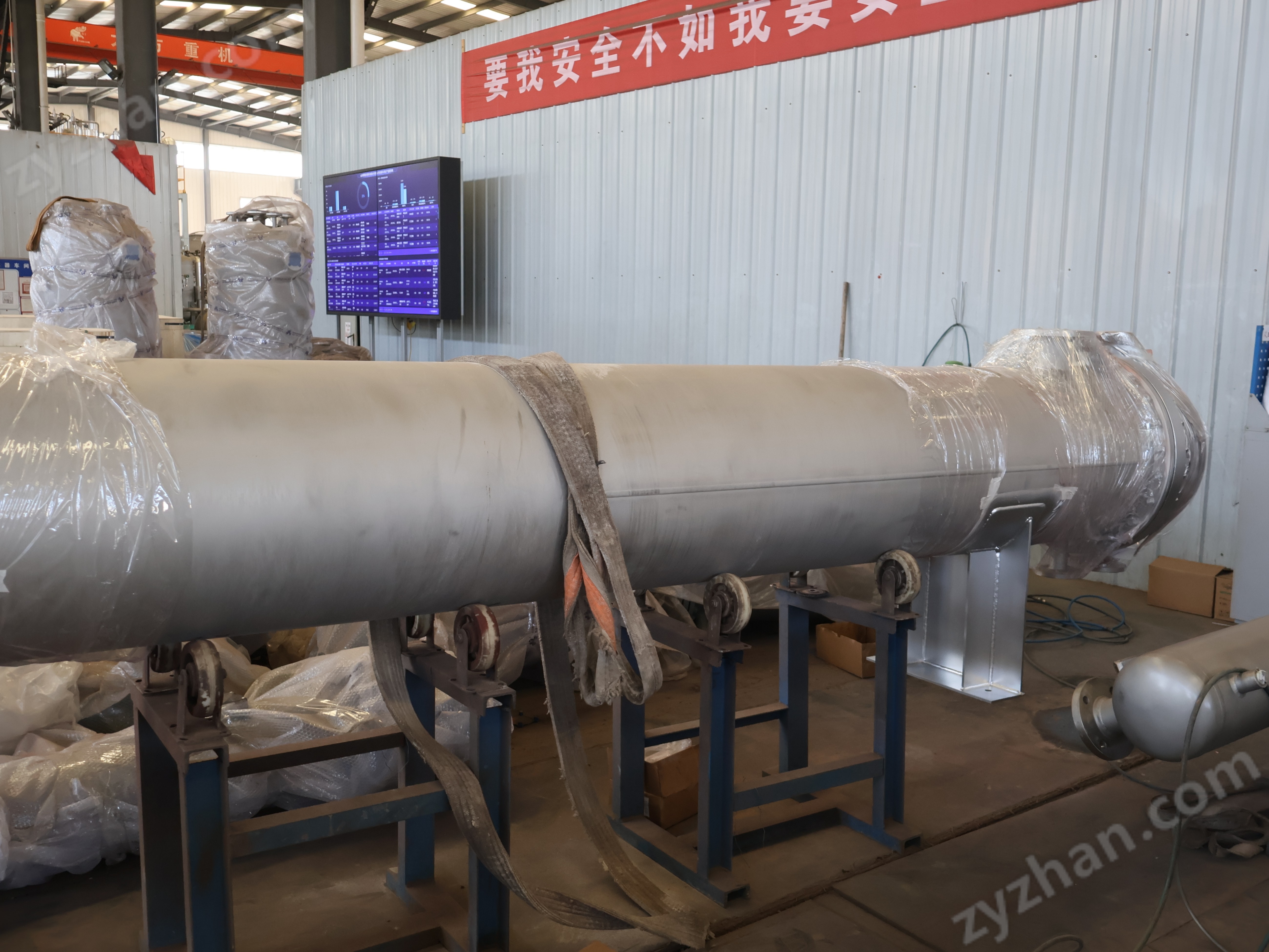

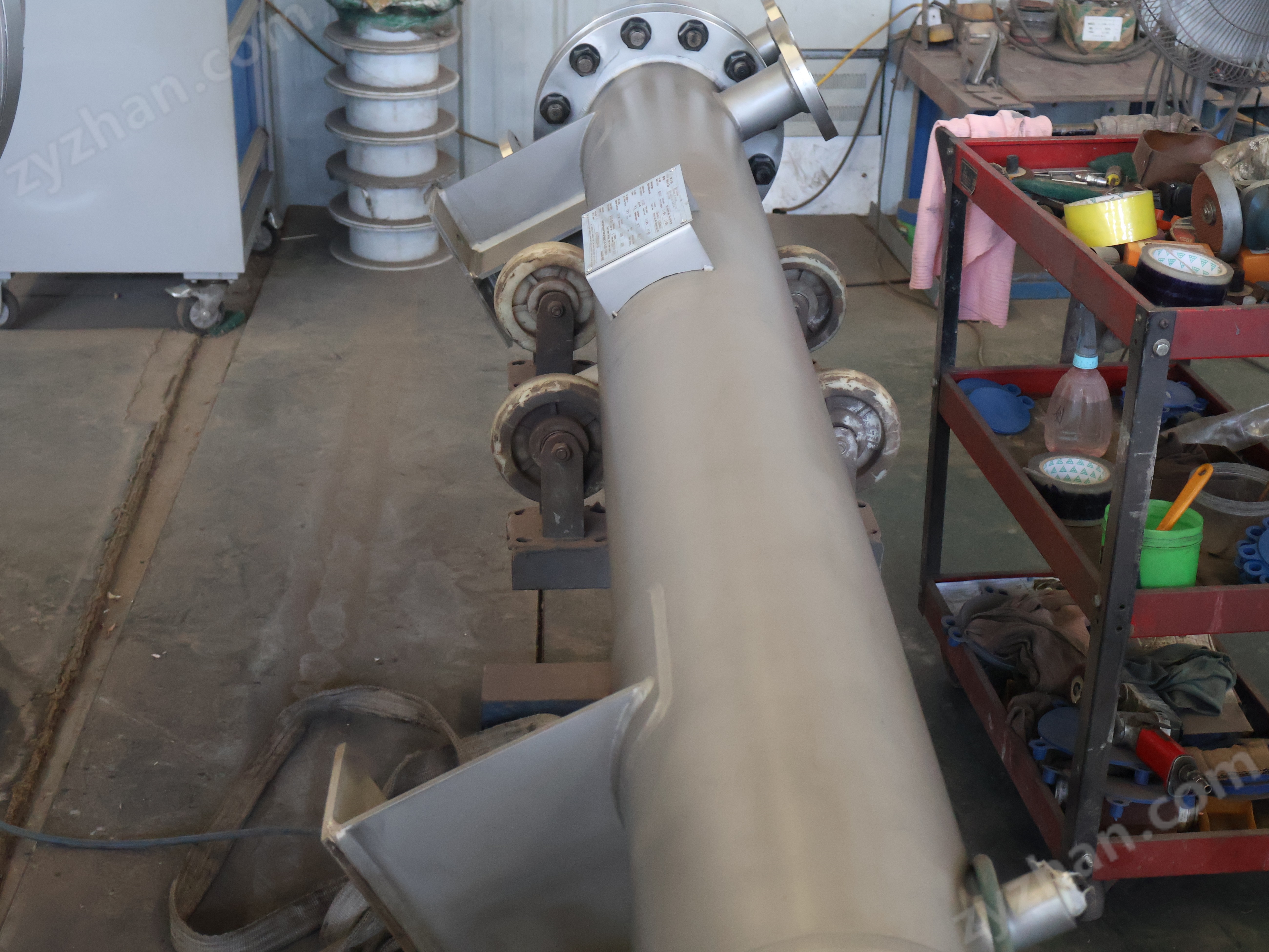

纏繞管換熱器主要由芯筒、纏繞管束、外殼、封頭、接管等部分組成。外殼和封頭用于形成一個封閉的換熱空間，接管則用于連接管道，實現流體的進出。纏繞管束是換熱器的核心部件，由多根金屬管呈螺旋狀分層纏繞在中心筒體上，形成類似彈簧的同心圓結構。相鄰兩層螺旋管的纏繞方向相反，并通過定距件保持固定間距，確保流體均勻分布。

工作原理

纏繞管換熱器采用間壁換熱原理，熱流體和冷流體分別在纏繞管的內、外兩側流動，通過換熱管壁進行熱量傳遞。由于纏繞管束的螺旋結構，流體在流動過程中會產生強烈的湍流，增強了流體的擾動和混合，從而破壞了熱邊界層，大大提高了傳熱系數。同時，螺旋纏繞的管束增加了換熱面積，使得在相同的空間內能夠?qū)崿F(xiàn)更高效的熱量交換。

纏繞管換熱器在染料廢水處理中的優勢

高效傳熱

纏繞管換熱器螺旋纏繞結構使流體在管內形成強烈的湍流，破壞了熱邊界層，顯著提高了傳熱系數。與傳統的列管式換熱器相比，在相同的傳熱量和操作條件下，纏繞管換熱器的傳熱面積可以減少30% - 50%，從而節省了設備占地面積和投資成本。例如，在染料廢水蒸發濃縮工藝中，纏繞管換熱器能夠快速將熱量傳遞給廢水，提高蒸發效率，降低能源消耗。

抗結垢能力強

螺旋流道設計使流體呈螺旋流動，配合殼程湍流擾動，有效減少了污垢在管壁上的沉積。同時，湍流狀態下的流體對管壁有較強的沖刷作用，可以及時將剛剛形成的污垢剝離，減少了結垢的可能性，保證了換熱器的長期穩定運行。這對于染料廢水處理尤為重要，因?yàn)閺U水中的有機物、無機鹽等物質容易在換熱器表面結垢，降低換熱效率，增加流體阻力。

結構緊湊

纏繞管換熱器單位體積傳熱面積大，是傳統設備的2 - 3倍。例如，對于管徑8 - 12mm的傳熱管，每立方米容積的傳熱面積可達100 - 170m2。這種緊湊的結構設計對于空間有限的染料廢水處理廠來說具有重要的意義，可以節省寶貴的場地空間。

適應性強

纏繞管換熱器可以根據染料廢水的不同特性和處理要求，靈活調整換熱管的結構參數，如管徑、管長、纏繞角度等，以適應不同的流量、溫度和壓力條件。此外，該換熱器還可以處理含有固體顆粒的染料廢水，具有較強的適應性。

多介質換熱能力

單臺設備支持多股流道并行，可同時處理多種介質（如氣 - 氣、液 - 液、氣 - 液換熱），減少系統設備數量。例如，在化肥合成氨裝置中，一臺纏繞管換熱器可替代多臺傳統換熱器，實現甲醇洗工段的多介質換熱，在染料廢水處理中也可實現類似的多介質熱量交換，提高系統集成度。

纏繞管換熱器在染料廢水處理中的應用場景

預處理階段熱交換

在染料廢水進入處理系統之前，通常需要對其進行預熱，以提高后續處理工藝的效率。纏繞管換熱器可以利用處理后的達標廢水或蒸汽等熱源，對進入系統的低溫染料廢水進行預熱。例如，在一些采用化學沉淀法處理染料廢水的系統中，通過纏繞管換熱器將廢水預熱至適宜的反應溫度，可提高化學反應速率，增強處理效果。

蒸發濃縮過程

在染料廢水蒸發濃縮工藝中，纏繞管換熱器可作為加熱器，將高濃染料廢水加熱至沸騰狀態，使水分蒸發，從而實現廢水的濃縮。其高效的傳熱性能可以快速將熱量傳遞給廢水，提高蒸發效率，降低能源消耗。

高溫氧化過程

在染料廢水的高溫氧化工藝中，需要維持較高的反應溫度，以促進有機污染物的分解和礦化。纏繞管換熱器可以為反應提供穩定的熱源，確保反應在適宜的溫度下進行，提高氧化效果。

余熱回收

染料廢水處理過程中會產生大量的余熱，纏繞管換熱器可以將這些余熱回收利用，用于預熱進入系統的原料水或其他工藝流體，實現能源的梯級利用，降低處理成本。例如，在超濾 + 反滲透深度處理工藝中，纏繞管換熱器可回收濃縮液中的熱能，用于預熱進水或廠區其他熱需求。

應用案例與效果驗證

某染料企業余熱回收項目

背景：原系統采用傳統列管式換熱器，存在結垢嚴重、換熱效率衰減快、維護頻繁等問題。

改造方案：替換為纏繞管換熱器，采用316L不銹鋼材質，設計壓力2.5MPa；集成數字孿生技術，結合CFD流場模擬優化流體分配，分配不均度控制在±3%以內。

效果：設備占地面積縮減40%，處理能力提升至1500m3/d；維護停機時間從每年48小時降至12小時。

某染料企業高溫廢水冷卻項目

背景：生產過程中產生大量80 - 90℃高溫廢水，原直接排放造成熱能浪費。

改造方案：采用纏繞管換熱器回收廢水余熱，加熱廠區循環水至60℃；配置自適應調控系統，根據負荷波動實時調整流速與換熱面積。

效果：余熱回收效率提升28%，年節約天然氣費用200萬元；設備運行穩定，連續3年未發生泄漏或結垢問題；減少冷卻塔負荷，年節水1.5萬噸。

纏繞管換熱器應用中存在的問題及優化策略

初期投資成本較高

由于纏繞管換熱器的制造工藝相對復雜，需要特殊的設備和技術，導致其初期投資成本比傳統換熱器要高。這對于一些中小企業來說，可能會增加資金壓力。

優化策略：通過優化纏繞管的結構參數和制造工藝，提高生產效率，降低制造成本。同時，在設備選型時，根據實際工藝需求合理確定換熱面積和規格，避免過度設計和資源浪費。

清洗難度較大

纏繞管換熱器由于其結構較為復雜，清洗時需要采用特殊的清洗方法和設備，清洗難度較大，且清洗成本較高。

優化策略：研究開發適合纏繞管換熱器的高效清洗技術和清洗劑，提高清洗效果，降低清洗難度和成本。例如，可以采用在線清洗技術，在不停機的情況下對設備進行清洗，減少對生產的影響。

對水質要求較高

如果染料廢水中的雜質含量過高，容易在纏繞管內部造成堵塞，影響換熱效果和設備的正常運行。因此，需要對廢水進行嚴格的前處理，增加了處理流程和成本。

優化策略：完善染料廢水的前處理工藝，采用有效的沉淀、過濾、吸附等方法，降低廢水中的雜質含量，提高水質，減少對纏繞管換熱器的堵塞和腐蝕風險。同時，定期對廢水水質進行監測，及時調整前處理工藝參數。

未來發展趨勢

材料創新

隨著材料科學的不斷發展，未來將研發出更多耐高溫、耐腐蝕的新型材料，如鎳基合金、鈦合金及復合涂層技術等，以提升纏繞管換熱器在高溫、強腐蝕環境下的適應性。例如，石墨烯涂層可使傳熱效率提升15%，形狀記憶合金實現管束自修復。

智能化控制

結合物聯網傳感器與AI算法，實現遠程監控與智能調節，提升能效8% - 12%。例如，通過數字孿生技術構建虛擬設備模型，實現設計周期縮短50%，運維效率提升60%；部署量子傳感技術實現納米級溫度場調控，能效比（COP）動態優化至6.5。

集成化設計

將纏繞管換熱器與其他廢水處理設備進行集成化設計，形成一體化的廢水處理系統，可以減少設備占地面積，降低安裝和運行成本。同時，集成化設計還可以提高系統的自動化程度和協同工作效率，實現更高效的染料廢水處理。

應用領域拓展

除了在染料廢水處理領域的應用，纏繞管換熱器還將在新材料、新能源、環保等多領域得到更廣泛的應用。例如，在光伏多晶硅生產、地?zé)岚l(fā)電及碳捕集工藝中實現超臨界換熱，助力全球工業向可持續未來轉型。

結論

纏繞管換熱器憑借其高效傳熱、抗結垢能力強、結構緊湊、適應性強等優勢，在染料廢水處理領域具有廣闊的應用前景。通過實際應用案例驗證，其在提高換熱效率、保障運行穩定性和降低能耗方面表現出色。盡管在應用過程中存在初期投資成本高、清洗難度大和對水質要求高等問題，但通過優化設計、開發高效清洗技術和加強廢水前處理等優化策略，可以有效解決這些問題。未來，隨著材料創新、智能化控制和集成化設計等技術的發展，纏繞管換熱器將不斷升級和完善，為染料廢水處理和環境保護做出更大的貢獻。
