生物柴油廢水換熱器：高效節能與抗污堵的工業解決方案

一、生物柴油廢水特性與處理挑戰

生物柴油生產過程中產生的廢水具有高COD（50,000-200,000 mg/L）、高粘度（20℃時500-2000 mPa·s）、強腐蝕性（pH 2-5）及易結垢等特點。其工藝溫度跨度大，需從低溫（20-40℃）預熱至高溫（80-120℃）以滿足蒸發或生化處理需求，同時需冷卻高溫廢水（90-120℃）以避免微生物抑制。傳統換熱設備如管殼式、板式換熱器易因污垢沉積導致傳熱效率下降30%-50%，且耐腐蝕材料成本高昂，限制了其應用。

二、纏繞管換熱器的技術適配性

三維螺旋流道強化傳熱

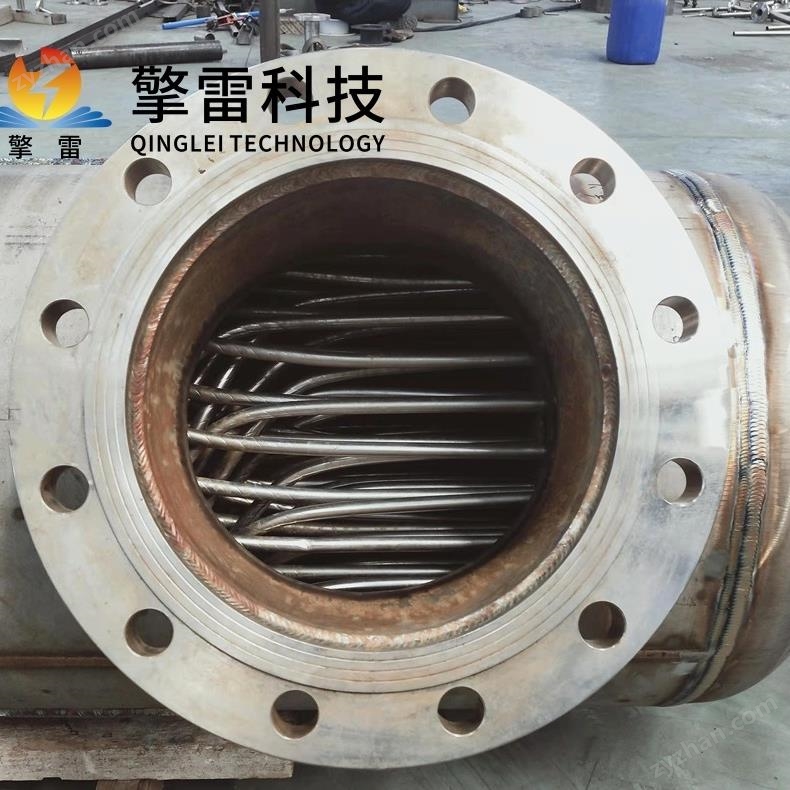

纏繞管換熱器通過5-12層不銹鋼或鈦合金細管反向纏繞，形成復雜三維流道。流體在螺旋通道內受離心力作用產生二次環流，實驗數據顯示，特定工況下總傳熱系數可達14,000 W/(m2·℃)，較傳統列管式換熱器提升30%-50%。例如，某生物柴油廠改造后，流速從0.8 m/s提升至1.5 m/s，傳熱系數穩定在750 W/(m2·K)以上，蒸汽消耗降低18%。

抗污堵與自清潔設計

螺旋流道減少介質停留時間，配合入口旋流分離器去除直徑>0.5 mm顆粒，污垢沉積率降低70%。某案例中，改造后換熱器連續運行時間從2周延長至8周，年停機清洗次數從26次降至6次。此外，316L不銹鋼適用于高濃度廢水（FFA≥20%）、溫度≤200℃的工況，耐均勻腐蝕與脂肪酸皂化腐蝕；哈氏合金C-276在含Cl?（≤50 ppm）的高溫工況中表現優異，年腐蝕速率僅0.008 mm。

結構優化與材料匹配

推薦管徑Φ12-Φ25 mm，流速1.0-2.0 m/s（粘度500-1000 mPa·s時取下限）。某案例中，采用Φ16×2 mm管徑，流速1.5 m/s，壓降控制在60 kPa以內。螺旋肋片強化傳熱技術通過在管外表面加工2 mm高、80 mm螺距的肋片，使傳熱系數提升20%-30%，適用于低流速工況；變截面管設計沿流程逐漸減小管徑，利用截面變化增強擾動，進一步破壞熱邊界層。

三、工程實踐與經濟效益

某生物柴油廠改造案例

原設備問題：管殼式換熱器（304不銹鋼），設計壓力1.6 MPa，溫度150℃。運行數據：廢水濃度25%（FFA），入口溫度60℃，出口溫度90℃，蒸汽壓力0.6 MPa。核心問題包括結垢嚴重（污垢系數0.002 m2·K/W）、傳熱系數降至400 W/(m2·K)、壓降從30 kPa升至80 kPa，需頻繁停機清洗（每2周一次），占地面積大且維護成本高。

改造方案：選用雙螺旋纏繞管換熱器（316L不銹鋼），纏繞角度20°，管徑Φ16×2 mm，配備螺旋肋片與旋流分離器。工藝優化包括蒸汽壓力穩定在0.5 MPa（飽和溫度152℃），出口溫度波動≤±3℃；配置在線壓降監測系統，當壓降>60 kPa時觸發反沖洗程序（壓力≥1.0 MPa）；每3個月進行化學清洗（2% NaOH溶液，80-90℃，循環2小時）。

改造效果：換熱面積減少25%，占地面積縮小20%，傳熱系數穩定在750 W/(m2·K)以上，蒸汽消耗降低18%。連續運行時間延長至8周，年停機清洗次數降至6次，維護成本降低60%。投資回收期僅1.5年，年節約運行費用超200萬元。

智能運維與系統集成

集成光纖測溫與聲發射傳感器，實現泄漏預警提前量達4個月，故障預警準確率98%。通過數字孿生技術構建虛擬設備模型，結合CFD流場模擬，設計周期縮短50%。材料突破方面，石墨烯增強復合管實驗室測試傳熱性能提升50%，抗熱震性提升300%；陶瓷基復合材料在1200℃高溫下穩定運行，適用于第四代核電站熱交換系統。系統集成方面，開發熱-電-氣多聯供系統，能源綜合利用率突破85%，在雄安新區綜合能源站實現商業化運營。

四、未來趨勢與行業展望

隨著材料科學與物聯網技術的深度融合，纏繞管換熱器正從單一換熱設備向智慧能源系統核心組件演進。預計到2026年，中國纏繞式換熱器市場規模將從2021年的14.8億元增長至38.1億元，年均復合增長率（CAGR）達18.5%。政策推動方面，環保政策與“雙碳”目標加速高效換熱器需求，部分地區對采用節能設備的企業提供稅收優惠。國產化替代進程加速，內資企業如銀輪股份、宏盛股份已占據市場主導，國產化率持續提升。

在應用領域拓展上，纏繞管換熱器已廣泛應用于石油化工（反應熱回收、原油預熱）、電力與核電（高壓加熱器、冷凝器）、食品加工（牛奶消毒、果汁濃縮）、醫藥制造（精確控溫至±1℃）及氫能產業鏈（適配高壓20MPa氫-水換熱場景）。未來，隨著材料創新（如石墨烯涂層、碳化硅復合材料）、結構優化（3D打印螺旋槽管）及智能化升級（集成傳感器與AI算法），纏繞管換熱器將為生物柴油產業的綠色轉型注入新動能。
