循環水列管換熱器：工業熱交換的核心利器

摘要： 本文聚焦于循環水列管換熱器，詳細闡述了其基本結構、工作原理。深入分析了該換熱器在工業應用中的顯著優勢，如高效的熱交換能力、良好的適應性與穩定性等。同時，探討了其在不同工業領域的具體應用場景，以及在實際運行過程中常見的故障類型、成因和相應的維護保養策略。最后對其未來發展趨勢進行了展望，旨在為循環水列管換熱器的合理應用、有效維護和創新發展提供全面的參考。

一、引言

在工業生產中，熱交換是一個至關重要的環節，它涉及到能量的傳遞與利用，直接影響著生產過程的效率、成本和產品質量。循環水列管換熱器作為一種常見的熱交換設備，憑借其結構和優良的性能，在化工、石油、電力、制藥等眾多行業得到了廣泛的應用。它通過循環水與其他介質的熱量交換，實現了能量的合理分配和有效利用，為工業生產的穩定運行提供了有力保障。

二、循環水列管換熱器的基本結構與工作原理

2.1 基本結構

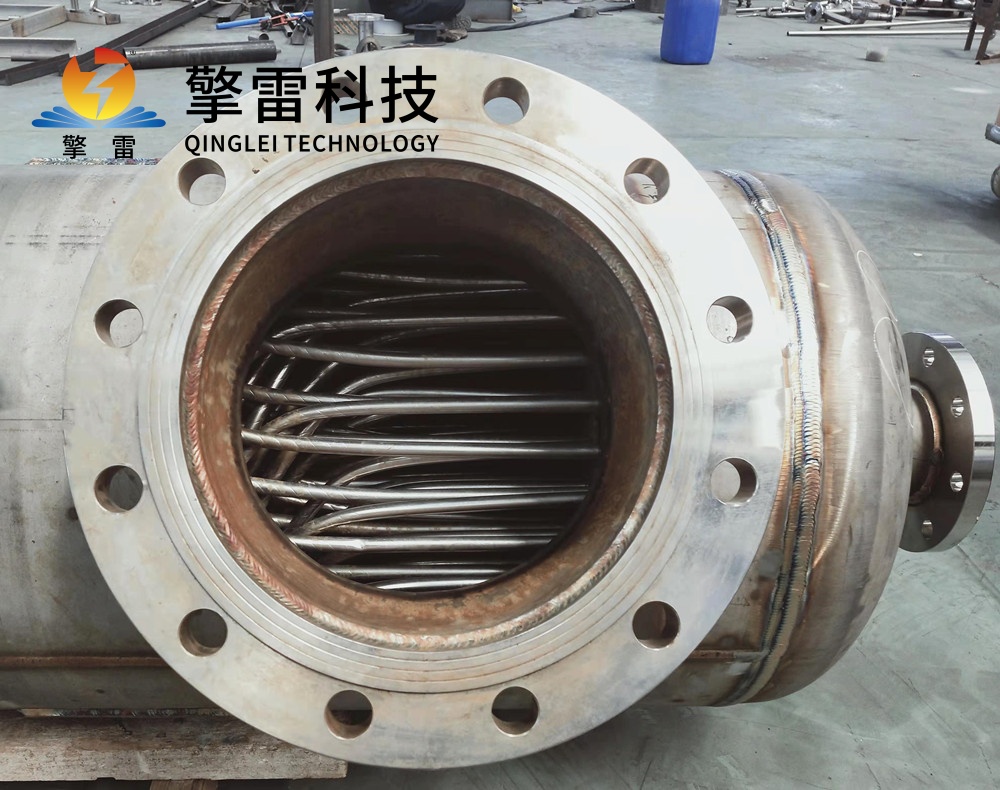

循環水列管換熱器主要由殼體、管束、管板、封頭等部分組成。殼體是一個圓柱形的容器，用于容納循環水和其他需要熱交換的介質；管束是由多根換熱管組成的，通常采用無縫鋼管制成，是熱量傳遞的主要場所；管板則起到固定管束和分隔殼程與管程的作用，它通過焊接或脹接的方式與管束和殼體連接在一起；封頭位于殼體的兩端，用于封閉殼體，并與管板形成管程空間。

2.2 工作原理

循環水列管換熱器按照介質流動方式的不同，可分為并流、逆流和錯流等幾種形式，其中逆流形式應用最為廣泛。在逆流換熱過程中，一種介質（如循環水）從管程的一端進入，從另一端流出；另一種介質則從殼程的另一端進入，與管程介質呈相反方向流動。兩種介質在流動過程中通過管壁進行熱量交換，溫度較高的介質將熱量傳遞給溫度較低的介質，從而實現熱量的回收和利用。例如，在化工生產中，高溫的反應產物可以通過殼程與管程中的循環水進行熱交換，將反應產物的熱量傳遞給循環水，使循環水溫度升高，而反應產物溫度降低，達到冷卻和回收熱量的目的。

三、循環水列管換熱器的優勢

3.1 高效的熱交換能力

列管式結構使得換熱管具有較大的換熱面積，能夠充分與兩種介質接觸，從而實現高效的熱量傳遞。同時，合理的流道設計使得介質在換熱器內能夠形成良好的湍流狀態，增強了熱交換效果，提高了熱交換效率。與一些傳統的換熱設備相比，循環水列管換熱器在相同的換熱面積和介質流量下，能夠傳遞更多的熱量，滿足工業生產對高效熱交換的需求。

3.2 良好的適應性

循環水列管換熱器可以適應不同溫度、壓力和流量的介質換熱需求。其換熱管可以采用不同的材質，如碳鋼、不銹鋼、銅合金等，以適應不同介質的腐蝕性要求。同時，通過調整換熱管的數量、長度和排列方式，可以靈活改變換熱器的換熱面積和傳熱系數，滿足不同工藝條件下的熱交換要求。此外，該換熱器還可以根據實際需要進行串聯或并聯組合，進一步擴大其應用范圍。

3.3 結構緊湊，占地面積小

循環水列管換熱器采用列管式結構，將大量的換熱管集中在一個相對較小的殼體內，使得設備結構緊湊，占地面積小。這對于一些場地有限的工業生產場所來說具有重要意義，能夠有效節省空間資源，降低設備安裝成本。

3.4 運行穩定，維護方便

循環水列管換熱器的結構簡單，零部件較少，運行過程中故障發生率較低，具有較高的可靠性。同時，其維護保養相對方便，當換熱管出現堵塞或損壞時，可以通過拆卸封頭和管板，對換熱管進行清洗或更換，不影響其他部分的正常運行，減少了設備維修時間和停機損失。

四、循環水列管換熱器的工業應用

4.1 化工行業

在化工生產中，許多化學反應需要在特定的溫度條件下進行，循環水列管換熱器可用于反應器的加熱或冷卻，控制反應溫度，保證反應的順利進行。例如，在合成氨生產中，通過循環水列管換熱器將合成塔出口的高溫氣體與循環水進行熱交換，使氣體溫度降低，同時將循環水加熱后用于其他工藝環節，實現了熱量的回收和利用。

4.2 石油行業

在石油煉制過程中，需要對原油進行加熱、蒸餾和冷卻等操作，循環水列管換熱器是這些工藝過程中的設備。例如，在常減壓蒸餾裝置中，循環水列管換熱器用于冷卻蒸餾塔頂?shù)挠蜌?，使其冷凝成液體，同時將熱量傳遞給循環水，為其他工藝提供熱源。

4.3 電力行業

在火力發電廠中，循環水列管換熱器主要用于冷卻汽輪機排出的蒸汽，使其凝結成水，重新回到鍋爐中進行循環。通過循環水與蒸汽的熱交換，將蒸汽的熱量傳遞給循環水，然后通過冷卻塔將循環水的熱量散發到大氣中，保證汽輪機的正常運行。

4.4 制藥行業

制藥生產對溫度控制要求非常嚴格，循環水列管換熱器可用于藥品生產過程中的加熱、冷卻和滅菌等環節。例如，在抗生素生產中，通過循環水列管換熱器控制發酵罐的溫度，為微生物的生長和代謝提供適宜的環境條件，提高藥品的產量和質量。

五、循環水列管換熱器的常見故障及維護保養

5.1 常見故障

結垢：循環水中的雜質、微生物和化學物質在換熱管內壁逐漸沉積，形成結垢層，降低了換熱管的傳熱效率，增加了流動阻力，嚴重時甚至?xí)?dǎo)致?lián)Q熱管堵塞。

腐蝕：換熱管材質與循環水或其他介質中的化學成分發生化學反應，導致?lián)Q熱管腐蝕穿孔，造成介質泄漏，影響換熱器的正常運行。

泄漏：除了換熱管腐蝕穿孔引起的泄漏外，管板與換熱管的連接處、殼體與封頭的密封處等也可能出現泄漏現象，主要是由于密封件老化、損壞或安裝不當?shù)仍蛞稹?/p>

5.2 維護保養策略

定期清洗：根據循環水的水質和使用情況，定期對換熱器進行清洗，去除換熱管內壁的結垢層?？梢圆捎没瘜W(xué)清洗和物理清洗相結合的方法，化學清洗使用合適的清洗劑溶解結垢物質，物理清洗則采用高壓水沖洗、機械刷洗等方式清除殘留的污垢。

防腐處理：選擇合適的換熱管材質，并根據介質性質進行防腐處理。例如，對于含有腐蝕性介質的循環水，可以采用不銹鋼換熱管或在換熱管內壁涂覆防腐涂層，提高換熱管的耐腐蝕性能。

定期檢查與更換密封件：定期對換熱器的密封件進行檢查，發現老化、損壞的密封件及時更換，確保換熱器的密封性能良好。同時，在安裝密封件時，要嚴格按照操作規程進行，保證安裝質量。

六、循環水列管換熱器的發展趨勢

6.1 高效節能化

隨著能源問題的日益突出，提高循環水列管換熱器的熱交換效率，降低能源消耗成為未來發展的重要方向。通過優化換熱管的結構和排列方式、采用新型的換熱材料、改進換熱器的流道設計等措施，進一步提高換熱器的傳熱系數，實現高效節能運行。

6.2 智能化控制

引入智能化控制技術，實現對循環水列管換熱器的遠程監控和自動調節。通過安裝溫度、壓力、流量等傳感器，實時監測換熱器的運行參數，并根據預設的控制策略自動調整介質的流量和溫度，保證換熱器始終在最佳工況下運行，提高設備的運行穩定性和可靠性。

6.3 綠色環?；?/p>

在換熱器的設計和制造過程中，更加注重環保要求。采用環保型的換熱材料和清洗劑，減少對環境的污染。同時，加強對循環水的處理和回收利用，降低水資源的消耗，實現綠色可持續發展。

七、結論

循環水列管換熱器作為工業熱交換領域的核心設備，憑借其高效的熱交換能力、良好的適應性、緊湊的結構和穩定的運行性能，在眾多工業領域發揮著重要作用。通過對其常見故障的分析和維護保養策略的實施，可以有效延長設備的使用壽命，保證設備的正常運行。隨著科技的不斷進步，循環水列管換熱器將朝著高效節能、智能化控制和綠色環保的方向發展，為工業生產的可持續發展提供更有力的支持。
