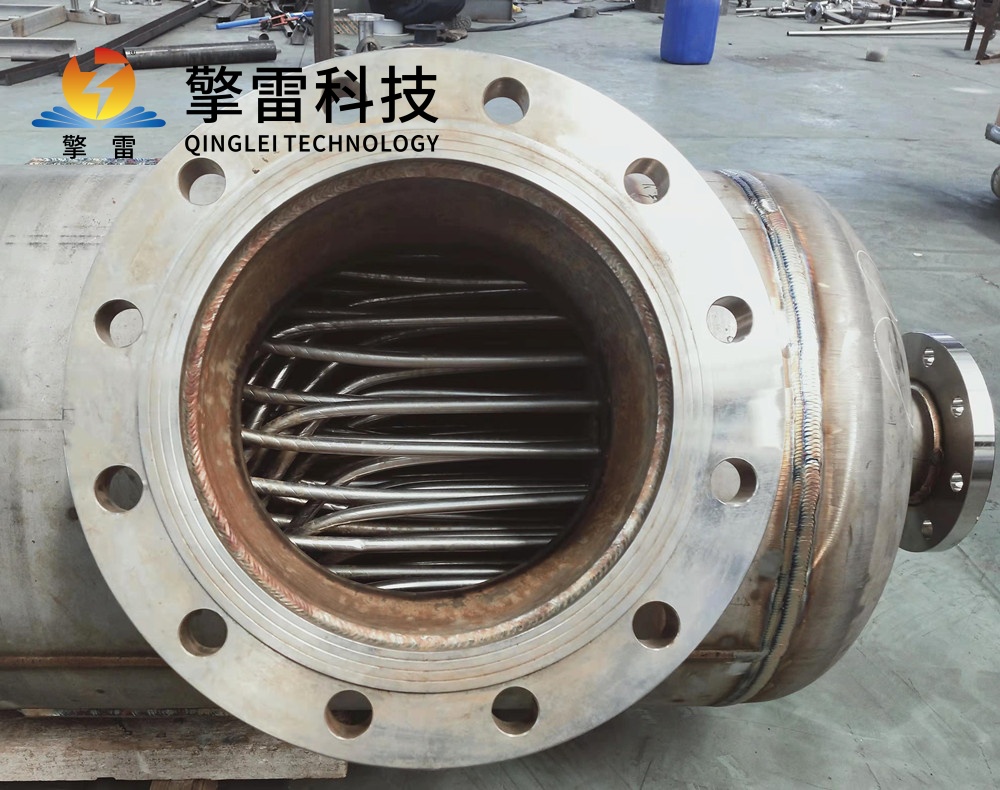

耐腐蝕列管冷凝器：化工、能源領域高效冷凝與防腐的核心裝備

摘要

耐腐蝕列管冷凝器是化工、制藥、能源等行業中實現氣體冷凝與熱回收的關鍵設備，其通過列管結構強化氣液兩相的傳熱效率，同時采用特種耐腐蝕材料（如鈦合金、哈氏合金、氟塑料等）應對強酸、強堿、高溫蒸汽等惡劣工況。本文從腐蝕機理出發，系統分析耐腐蝕列管冷凝器的材料選擇、結構設計、制造工藝及典型應用場景，結合實際案例探討其如何通過材料-結構-工藝協同優化突破傳統冷凝器的性能瓶頸，為高腐蝕性工況提供可靠解決方案。

一、耐腐蝕列管冷凝器的核心需求：冷凝效率與防腐性能的平衡

1.1 化工行業冷凝工況的腐蝕挑戰

化工生產中，冷凝器常接觸以下腐蝕性介質：

酸性氣體：如氯化氫（HCl）、硫化氫（H?S）、氟化氫（HF），易導致金屬材料點蝕與應力腐蝕。

堿性溶液：如氫氧化鈉（NaOH）、氨水（NH?·H?O），對鋁、銅等金屬產生堿脆。

有機溶劑：如含氯有機物（氯苯、四氯化碳），在高溫下分解產生腐蝕性氯化氫。

高溫蒸汽：溫度＞200℃時，水蒸氣對碳鋼的腐蝕速率提升10倍以上。

1.2 耐腐蝕列管冷凝器的性能突破

性能指標傳統碳鋼冷凝器耐腐蝕列管冷凝器（鈦合金/氟塑料）

耐腐蝕性僅適用于中性水蒸氣耐受pH 0-14的強酸強堿

使用壽命3-5年15-20年（鈦合金）

傳熱系數（K）80-150 W/m2·K120-300 W/m2·K（結構優化后）

適用溫度-20℃~200℃-50℃~400℃（鈦合金）

維護成本年維護費用占設備價值15%年維護費用＜2%（免清洗設計）

二、耐腐蝕列管冷凝器的材料選擇與防腐機制

2.1 金屬材料體系

2.1.1 鈦及鈦合金（TA1/TA2/TC4）

優勢：

耐氯離子腐蝕：在3.5% NaCl溶液中，腐蝕速率＜0.001 mm/年。

高強度：抗拉強度≥490 MPa，適用于高壓工況（P≤10 MPa）。

生物相容性：適用于制藥、食品行業。

應用場景：海水淡化、氯堿工業、有機硅生產。

案例：某氯堿廠氯氣冷凝器，采用TA2鈦管，連續運行8年無泄漏，相比原316L不銹鋼設備壽命延長3倍。

2.1.2 哈氏合金（Hastelloy C-276/B-2）

優勢：

耐混合酸腐蝕：對HCl、H?SO?、HNO?的耐蝕性優于316L不銹鋼10倍以上。

抗點蝕：臨界點蝕溫度（CPT）＞100℃（316L不銹鋼僅50℃）。

應用場景：濕法冶金、硫酸生產、核廢料處理。

案例：某銅冶煉廠煙氣冷凝器，采用Hastelloy C-276管束，在120℃、5% H?SO?工況下，腐蝕速率從0.5 mm/年降至0.02 mm/年。

2.1.3 雙相不銹鋼（2205/2507）

優勢：

成本效益：價格僅為哈氏合金的1/3，耐蝕性接近316L不銹鋼的2倍。

高強度：屈服強度≥450 MPa，適用于大直徑冷凝器。

應用場景：海水淡化、造紙黑液處理、化肥生產。

案例：某海水淡化廠，采用2205雙相不銹鋼冷凝器，在3.5% NaCl、40℃工況下，壽命達12年，成本比鈦合金降低40%。

2.2 非金屬材料體系

2.2.1 氟塑料（PTFE/PVDF/FEP）

優勢：

化學惰性：耐受所有強酸、強堿、有機溶劑（除熔融堿金屬外）。

低表面能：污垢系數僅0.0001 m2·K/W（金屬材料為0.0004 m2·K/W）。

限制：

導熱系數低（PTFE：0.25 W/m·K），需通過金屬骨架增強（如鋼襯PTFE）。

最高使用溫度≤260℃（PTFE）。

應用場景：半導體行業超純水冷凝、醫藥中間體合成。

案例：某半導體廠，采用鋼襯PTFE冷凝器，在120℃、98% H?SO?工況下，連續運行5年無腐蝕，產品純度提升至9N（99.9999999%）。

2.2.2 石墨材料（浸漬樹脂石墨/碳化硅石墨）

優勢：

耐高溫：碳化硅石墨可耐受1000℃高溫。

導熱性：浸漬酚醛樹脂后，導熱系數達30-50 W/m·K（接近金屬）。

限制：

脆性大：需避免機械沖擊。

滲透性：未浸漬石墨的孔隙率＞10%，需通過浸漬處理封閉。

應用場景：磷酸生產、煤制油、高溫?zé)煔饫淠?/p>

案例：某磷酸廠，采用浸漬呋喃樹脂石墨冷凝器，在150℃、50% H?PO?工況下，壽命達8年，相比不銹鋼設備節能15%。

三、耐腐蝕列管冷凝器的結構設計優化

3.1 列管排列與流場調控

3.1.1 管程設計

管徑選擇：

氣體側：內徑10-30 mm，流速10-30 m/s（湍流狀態）。

液體側：內徑20-50 mm，流速1-3 m/s（避免高速?zèng)_刷腐蝕）。

管束排列：

正三角形排列：傳熱面積利用率高（比正方形排列高10%），但清洗困難。

轉角正三角形排列：兼顧傳熱與清洗，適用于易結垢工況。

3.1.2 殼程設計

折流板類型：

弓形折流板：缺口高度25%管徑，間距為管長的1/3-1/2，提升液體側湍流。

螺旋折流板：使流體呈螺旋流動，壓降降低30%，傳熱效率提升15%。

防沖刷設計：在氣體入口處設置防沖板（厚度≥10 mm），避免高速氣體直接沖擊管束。

3.2 特殊結構創新

3.2.1 波紋管冷凝器

結構：管內加工螺旋波紋（螺距5-20 mm，深度1-3 mm），使氣體產生旋轉流動。

優勢：

傳熱系數提升30%-50%（因邊界層破壞）。

抗振動性能增強，減少管束磨損。

案例：某煉油廠催化裂化裝置，采用波紋管冷凝器，在450℃、0.5 MPa工況下，傳熱效率提高40%，設備壽命延長至10年。

3.2.2 微通道冷凝器

結構：管徑縮小至0.1-1 mm，采用并聯微通道設計。

優勢：

傳熱系數突破1000 W/m2·K（因高比表面積與強湍流）。

體積縮小80%，重量減輕90%。

限制：

制造成本高（需光刻或3D打印技術）。

易堵塞，需配套高效過濾系統。

應用場景：電子芯片散熱、航空航天熱控。

四、耐腐蝕列管冷凝器的制造工藝與質量控制

4.1 關鍵制造步驟

4.1.1 管束制備

金屬管束：

脹接：液壓脹管壓力≥50 MPa，確保管子與管板緊密貼合（接觸壓力≥20 MPa）。

焊接：對高壓工況，采用氬弧焊（TIG）或等離子焊（PAW），焊縫熔深≥3 mm。

非金屬管束：

鋼襯PTFE：先加工鋼制管束，再通過靜電噴涂或浸漬工藝覆蓋PTFE層（厚度0.5-2 mm）。

石墨管束：采用等靜壓成型技術，密度≥1.8 g/cm3，孔隙率＜5%。

4.2 質量控制要點

壓力試驗：按1.5倍設計壓力進行液壓試驗，保壓30分鐘無泄漏。

氣密性檢測：采用氦質譜檢漏儀，檢測靈敏度≤1×10?? Pa·m3/s。

腐蝕測試：

鹽霧試驗：對金屬材料，按ASTM B117標準進行500小時鹽霧測試，無點蝕。

浸泡試驗：對非金屬材料，在介質中浸泡720小時，重量損失＜1%。

流場均勻性測試：通過壓力傳感器與流量計驗證氣體分布均勻性，偏差≤5%。

五、典型應用場景與優化案例

5.1 氯堿工業：氯氣冷凝與回收

5.1.1 工藝背景

某氯堿廠需將電解產生的濕氯氣（含水蒸氣）冷凝至-35℃，回收液氯并脫除水分。傳統石墨冷凝器易因氯氣腐蝕導致泄漏，且傳熱效率低（K＜80 W/m2·K）。

5.1.2 改造方案

材料選擇：氣體側采用TA2鈦管，液體側采用316L不銹鋼殼體。

結構優化：

管程：U型管式設計，管徑25 mm×2 mm，管長6 m，共200根。

殼程：螺旋折流板間距300 mm，提升液體側湍流。

防腐措施：管內壁涂覆聚四氟乙烯（PTFE）涂層，厚度50 μm，降低氯氣吸附。

5.1.3 實施效果

傳熱系數提升至150 W/m2·K，冷凝效率提高40%。

設備壽命延長至10年，年維護成本降低80%。

氯氣泄漏率＜0.001 ppm，滿足環保要求。

5.2 硫酸生產：尾氣冷凝與酸回收

5.2.1 工藝背景

某硫酸廠需將尾氣（含SO?、SO?）冷凝至120℃，回收98%硫酸并脫除SO?。傳統碳鋼冷凝器在高溫濃硫酸中腐蝕速率達0.5 mm/年，需每2年更換一次。

5.2.2 改造方案

材料選擇：氣體側采用Hastelloy C-276管，液體側采用碳鋼襯橡膠殼體。

結構優化：

管程：浮頭式設計，管徑32 mm×3 mm，管長8 m，共150根。

殼程：可拆卸式折流板，便于清洗硫酸鈣垢。

流場調控：在氣體入口設置旋流器，使尾氣呈螺旋流動，增強氣液接觸。

5.2.3 實施效果

腐蝕速率降至0.02 mm/年，設備壽命延長至8年。

硫酸回收率提高至99.5%，年節約原料成本500萬元。

尾氣SO?排放濃度＜50 ppm，滿足環保標準。

六、耐腐蝕列管冷凝器的未來發展趨勢

6.1 材料創新

納米涂層技術：在金屬表面沉積納米級陶瓷涂層（如Al?O?、SiC），提升耐蝕性與耐磨性。

復合材料：開發鈦-石墨復合管，結合鈦的耐蝕性與石墨的導熱性，成本降低30%。

6.2 結構升級

3D打印流道：通過選擇性激光熔化（SLM）技術制造復雜螺旋流道，傳熱效率提升30%。

模塊化設計：將冷凝器拆分為多個標準模塊，便于快速更換與維護。

6.3 智能監控

在線腐蝕監測：通過電化學傳感器實時檢測管壁腐蝕速率，觸發預警與自動清洗。

數字孿生：建立CFD模型優化流場分布，減少短路與死區現象，提升傳熱均勻性。

結論

耐腐蝕列管冷凝器通過材料-結構-工藝的協同優化，實現了高腐蝕性工況下的高效冷凝與長壽命運行，成為化工、能源、環保等行業的核心裝備。未來，隨著納米材料、增材制造與智能控制技術的融合，其將向更高耐蝕性、更低壓降、更強智能化方向發展，為工業綠色轉型提供關鍵支撐。
