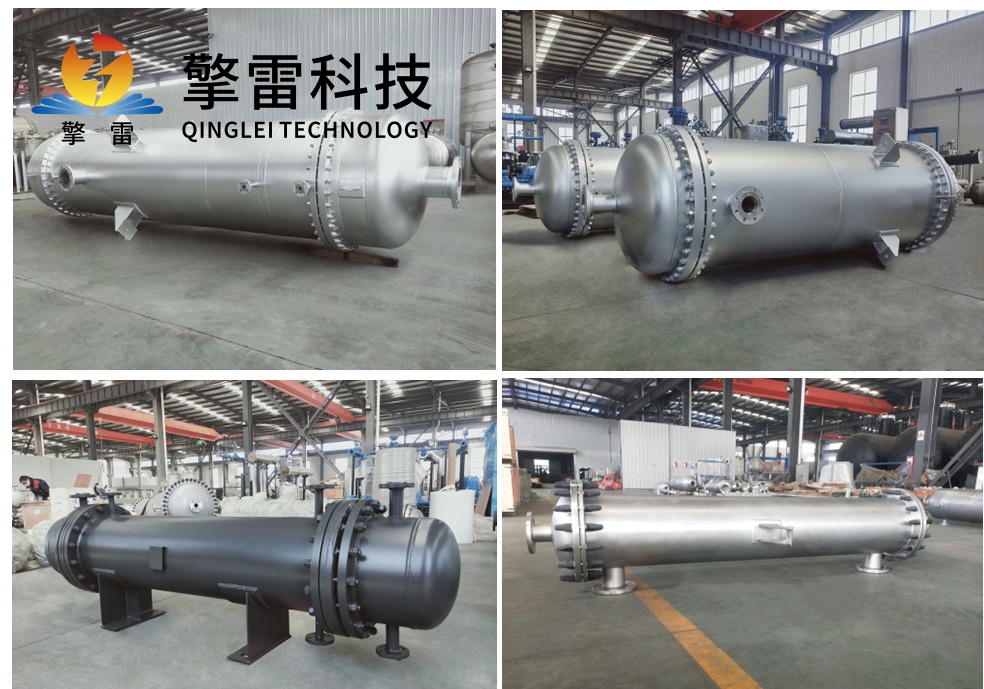

氣液列管式換熱器：高效傳熱與多相流優化的核心設備

摘要

氣液列管式換熱器是化工、能源、制冷等領域中實現氣體與液體高效熱交換的核心設備，其通過列管結構強化氣液兩相的湍流與傳熱，具有傳熱系數高、結構緊湊、適應性強等優勢。本文從氣液兩相流特性出發，系統分析列管式換熱器的設計原理、結構優化、制造工藝及典型應用場景，結合實際案例探討其如何通過流場調控、材料選擇與智能控制突破傳統換熱器的性能瓶頸，為多相流熱交換提供高效解決方案。

一、氣液列管式換熱器的核心優勢：多相流傳熱與結構創新

1.1 氣液兩相流特性與傳熱挑戰

氣液兩相流在換熱過程中呈現復雜特性：

流型多樣性：包括泡狀流、彈狀流、環狀流、霧狀流等，不同流型下氣液分布與傳熱機制差異顯著。

傳熱不均勻性：氣體側對流傳熱系數（h_g）通常為液體側（h_l）的1/10-1/100，導致總傳熱系數（K）受氣體側熱阻主導。

壓降敏感性：氣體密度低，流速增加易導致壓降急劇上升，需平衡傳熱與能耗。

1.2 列管式換熱器的性能突破

性能指標氣液列管式換熱器傳統殼管式換熱器（氣-液）

傳熱系數（K）50-500 W/m2·K20-200 W/m2·K

體積效率高（單位體積傳熱面積＞200 m2/m3）低（單位體積傳熱面積＜100 m2/m3）

壓降控制低（優化流道設計）高（氣體側流速受限）

適應性適用于高溫、高壓、腐蝕性工況僅適用于溫和工況

維護成本低（模塊化設計）高（易結垢、難清洗）

二、氣液列管式換熱器的設計原理與流場優化

2.1 熱力計算與傳熱強化

2.1.1 總傳熱系數（K）計算

氣液列管式換熱器的總傳熱系數由氣液側對流傳熱系數（h_g、h_l）與管壁導熱熱阻（δ/

2.1.2 流型調控與傳熱增強

泡狀流優化：在氣體入口設置分布器，使氣泡均勻分散于液體中，增加氣液接觸面積。

環狀流強化：通過管內表面粗糙化（如噴砂處理）或涂覆親水涂層，促進液膜均勻覆蓋管壁。

彈狀流利用：在長管程中允許彈狀流形成，利用氣泡前端的液膜湍流提升傳熱效率。

2.2 結構形式與適用場景

2.2.1 固定管板式列管換熱器

結構：管束兩端固定于管板，殼體與管板焊接，適用于溫差＜50℃的工況。

優勢：結構簡單、成本低，適用于氣體冷卻（如空氣預冷器）。

案例：某鋼鐵廠高爐煤氣冷卻，采用固定管板式換熱器，氣體入口溫度300℃，出口溫度降至80℃，傳熱系數達120 W/m2·K。

2.2.2 浮頭式列管換熱器

結構：一端管板可自由浮動，補償熱膨脹，適用于溫差＞100℃的工況。

優勢：避免熱應力導致的管束損壞，適用于高溫氣體加熱（如蒸汽發生器）。

案例：某化工廠氯氣加熱，采用浮頭式換熱器，氣體入口溫度50℃，出口溫度升至150℃，壓降僅0.02 MPa。

2.2.3 U型管式列管換熱器

結構：管束彎曲成U形，僅一個管板，適用于高壓氣體（P＞10 MPa）。

優勢：結構緊湊、耐高壓，適用于天然氣液化（如LNG換熱器）。

案例：某LNG工廠，采用U型管式換熱器，天然氣入口壓力15 MPa，出口溫度降至-162℃，傳熱效率達90%。

2.3 流道設計與壓降控制

2.3.1 管徑與流速優化

氣體側：管徑選擇需平衡傳熱與壓降，推薦內徑10-50 mm，流速10-30 m/s（氣體）。

液體側：管徑可適當增大（20-100 mm），流速1-3 m/s（液體）。

2.3.2 折流板與螺旋流道

折流板：采用弓形折流板（缺口高度25%管徑），間距為管長的1/3-1/2，提升液體側湍流。

螺旋流道：在管內加工螺旋槽（螺距5-20 mm，深度1-3 mm），使氣體產生旋轉流動，h_g提升30%-50%。

三、氣液列管式換熱器的制造工藝與質量控制

3.1 關鍵制造步驟

3.1.1 管束制備

材料選擇：

氣體側：耐腐蝕材料（如哈氏合金C-276、鈦合金）或高導熱材料（如銅、鋁）。

液體側：常用不銹鋼（304、316L）或碳鋼（需防腐涂層）。

管徑控制：外徑精度±0.05 mm，壁厚均勻性≤0.03 mm，表面粗糙度Ra≤0.8 μm。

管束組裝：

脹接：通過液壓或機械脹管使管子與管板緊密貼合，接觸壓力≥50 MPa。

焊接：對高壓工況，采用氬弧焊（TIG）或等離子焊（PAW）連接管子與管板。

3.1.2 殼體制造

金屬殼體：采用316L不銹鋼或Inconel 625合金，厚度根據設計壓力確定（通常8-20 mm）。

非金屬殼體：對強腐蝕性工況，采用玻璃鋼（FRP）或聚四氟乙烯（PTFE）襯里。

3.2 質量控制要點

壓力試驗：按1.5倍設計壓力進行液壓試驗，保壓30分鐘無泄漏。

氣密性檢測：采用氦質譜檢漏儀，檢測靈敏度≤1×10?? Pa·m3/s。

流場均勻性測試：通過壓力傳感器與流量計驗證氣體分布均勻性，偏差≤5%。

熱震試驗：將換熱器從室溫快速加熱至200℃并保持1小時，重復3次后檢查有無開裂。

四、典型應用場景與優化案例

4.1 化工行業：氯氣液化工藝

4.1.1 工藝背景

某化工廠需將氯氣（Cl?）從氣態液化至液態，液化溫度為-34℃，介質為低溫鹽水（乙二醇-水溶液）。傳統殼管式換熱器易因氯氣腐蝕導致泄漏，且傳熱效率低（K＜50 W/m2·K）。

4.1.2 改造方案

材料選擇：氣體側采用哈氏合金C-276管，液體側采用316L不銹鋼殼體。

結構優化：

管程：U型管式設計，管徑25 mm×2 mm，管長6 m，共200根。

殼程：螺旋折流板間距300 mm，提升液體側湍流。

防腐措施：管內壁涂覆聚四氟乙烯（PTFE）涂層，厚度50 μm，降低氯氣吸附。

4.1.3 實施效果

傳熱系數提升至150 W/m2·K，液化效率提高40%。

設備壽命延長至10年，年維護成本降低80%。

氯氣泄漏率＜0.001 ppm，滿足環保要求。

4.2 能源行業：天然氣脫水工藝

4.2.1 工藝背景

某天然氣處理廠需去除天然氣中的水蒸氣（H?O），脫水溫度為-20℃，介質為三甘醇（TEG）。傳統列管式換熱器易因TEG結垢導致傳熱惡化，需頻繁停機清洗。

4.2.2 改造方案

材料選擇：氣體側采用316L不銹鋼管，液體側采用內涂搪瓷的碳鋼殼體。

結構優化：

管程：浮頭式設計，管徑32 mm×3 mm，管長8 m，共150根。

殼程：采用可拆卸式折流板，便于清洗。

流場調控：在氣體入口設置旋流器，使天然氣呈螺旋流動，增強氣液接觸。

4.2.3 實施效果

傳熱系數穩定在80 W/m2·K，脫水效率提升25%。

清洗周期從1個月延長至6個月，年運行時間增加5000小時。

TEG消耗量降低30%，運營成本節約200萬元/年。

五、氣液列管式換熱器的優化方向

5.1 材料升級

陶瓷基復合材料：如SiC/SiC纖維增強復合材料，耐高溫（＞1000℃）、耐腐蝕，適用于工況。

石墨改性材料：通過浸漬樹脂提升石墨強度，降低滲透性，適用于強腐蝕性氣體（如HF、HCl）。

5.2 結構創新

微通道列管：將管徑縮小至0.1-1 mm，傳熱系數突破1000 W/m2·K，體積縮小80%。

3D打印流道：通過選擇性激光熔化（SLM）技術制造復雜螺旋流道，傳熱效率提升30%。

5.3 智能監控

在線污垢監測：通過壓降傳感器與紅外光譜分析，實時檢測管內污垢厚度并觸發清洗程序。

數字孿生：建立CFD模型優化流場分布，減少短路與死區現象，提升傳熱均勻性。

結論

氣液列管式換熱器通過列管結構與流場調控技術，實現了氣液兩相流的高效熱交換，成為化工、能源、制冷等領域的核心設備。未來，隨著材料科學、增材制造與智能控制技術的融合，其將向更高傳熱效率、更低壓降、更強耐腐蝕性方向發展，為多相流熱交換提供更優解決方案。
