碳化硅換熱器：高溫強腐蝕工況下的性能突破與應用革新

摘要

碳化硅（SiC）換熱器憑借其超高的熱導率、優異的耐腐蝕性與耐高溫性能，在化工、冶金、新能源等領域的高溫強腐蝕工況中展現出不可替代的優勢。本文從碳化硅材料特性出發，系統分析其換熱器設計原理、制造工藝、典型應用場景及性能優化方向，結合實際案例探討其如何突破傳統金屬換熱器的局限，為工況提供高效、可靠的熱交換解決方案。

一、碳化硅換熱器的核心優勢：材料特性與性能突破

1.1 碳化硅材料的物理化學特性

碳化硅（SiC）是由硅（Si）和碳（C）組成的共價鍵化合物，其晶體結構（如α-SiC的6H型、β-SiC的3C型）賦予其性能：

高導熱性：熱導率達80-270 W/(m·K)，是316L不銹鋼的3-10倍，可快速傳遞熱量，減少熱阻。

耐高溫性：熔點高達2700℃，在1600℃以下可長期穩定使用，遠超金屬材料（如310S不銹鋼的極限使用溫度為1150℃）。

耐腐蝕性：

對強酸（如濃硫酸、鹽酸、硝酸）和強堿（如NaOH）具有惰性，腐蝕速率＜0.01 mm/年。

抗氯離子（Cl?）和硫化物（H?S、SO?）侵蝕，適用于含鹵素或硫的惡劣介質。

耐磨性：莫氏硬度達9.5（僅次于金剛石），可抵抗高速流體或顆粒的沖刷磨損。

低熱膨脹系數：熱膨脹系數為4.7×10??/℃，僅為不銹鋼的1/3，熱應力小，抗熱震性能優異。

1.2 碳化硅換熱器的性能突破

性能指標碳化硅換熱器傳統金屬換熱器（以316L不銹鋼為例）

最高使用溫度1600℃600℃（金屬）

耐腐蝕性耐強酸、強堿、Cl?僅耐弱腐蝕性介質

傳熱效率高（K值500-2000 W/m2·K）中等（K值300-800 W/m2·K）

壽命10年以上3-5年（腐蝕性工況）

重量輕（密度3.2 g/cm3）重（不銹鋼密度7.9 g/cm3）

二、碳化硅換熱器的設計原理與結構優化

2.1 熱力計算與傳熱強化

2.1.1 傳熱方程優化

碳化硅換熱器的傳熱方程與傳統換熱器一致，但需重點考慮：

高導熱材料對總傳熱系數（K）的影響：

K= h i1 + λδ + h o11

其中，碳化硅壁厚（δ）的導熱熱阻（δ/λ）顯著低于金屬材料（λ_SiC=80-270 W/m·K vs. λ_316L=15 W/m·K），可忽略不計，因此K值主要由流體側對流傳熱系數（h_i、h_o）決定。

2.1.2 流速與湍流強化

管程流速：推薦1-3 m/s（液體）或10-30 m/s（氣體），通過增加湍流程度提升h_i。

殼程結構：采用螺旋折流板或波紋管設計，破壞流體層流邊界層，使h_o提升30%-50%。

2.2 結構形式與適用場景

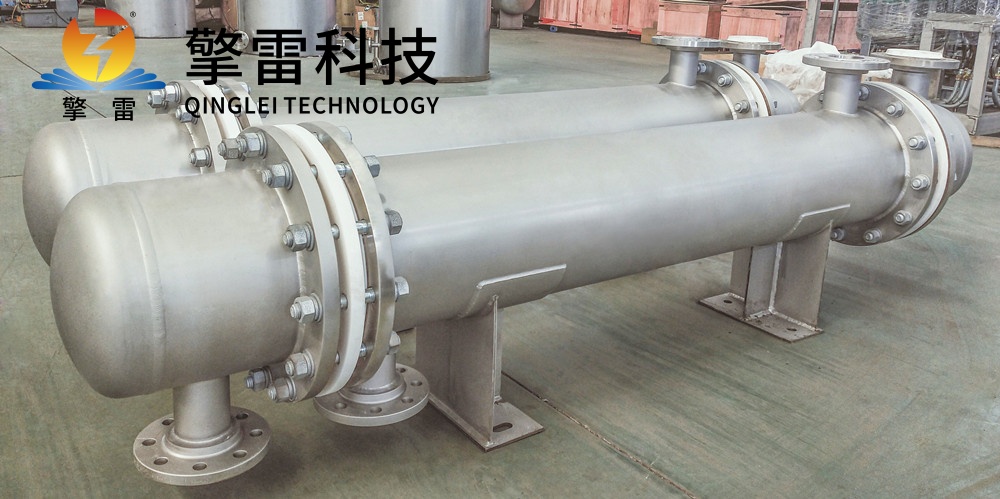

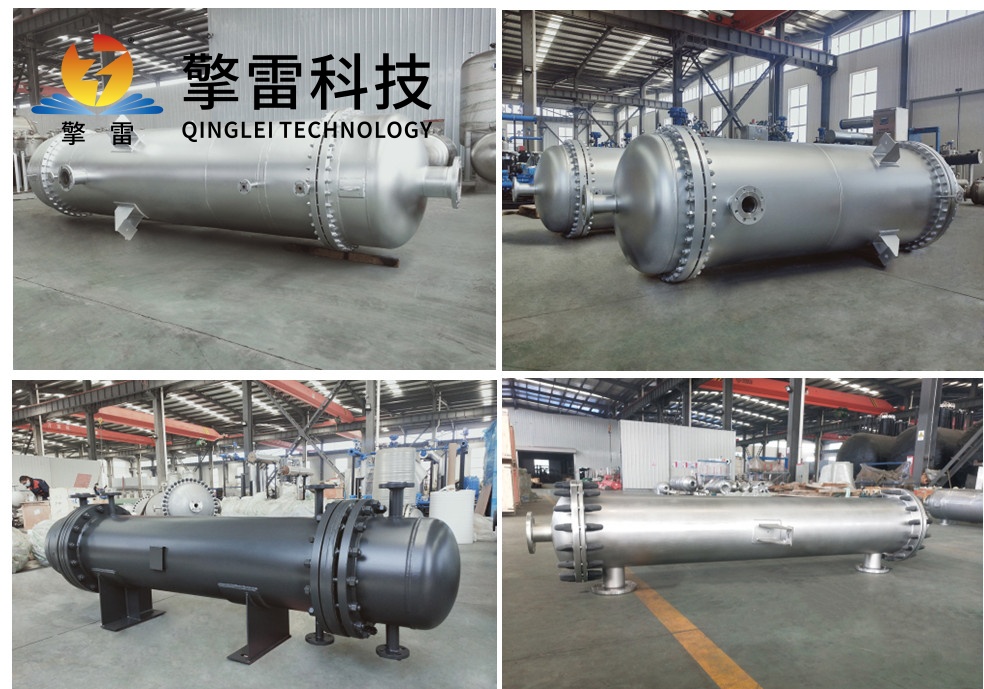

2.2.1 管殼式碳化硅換熱器

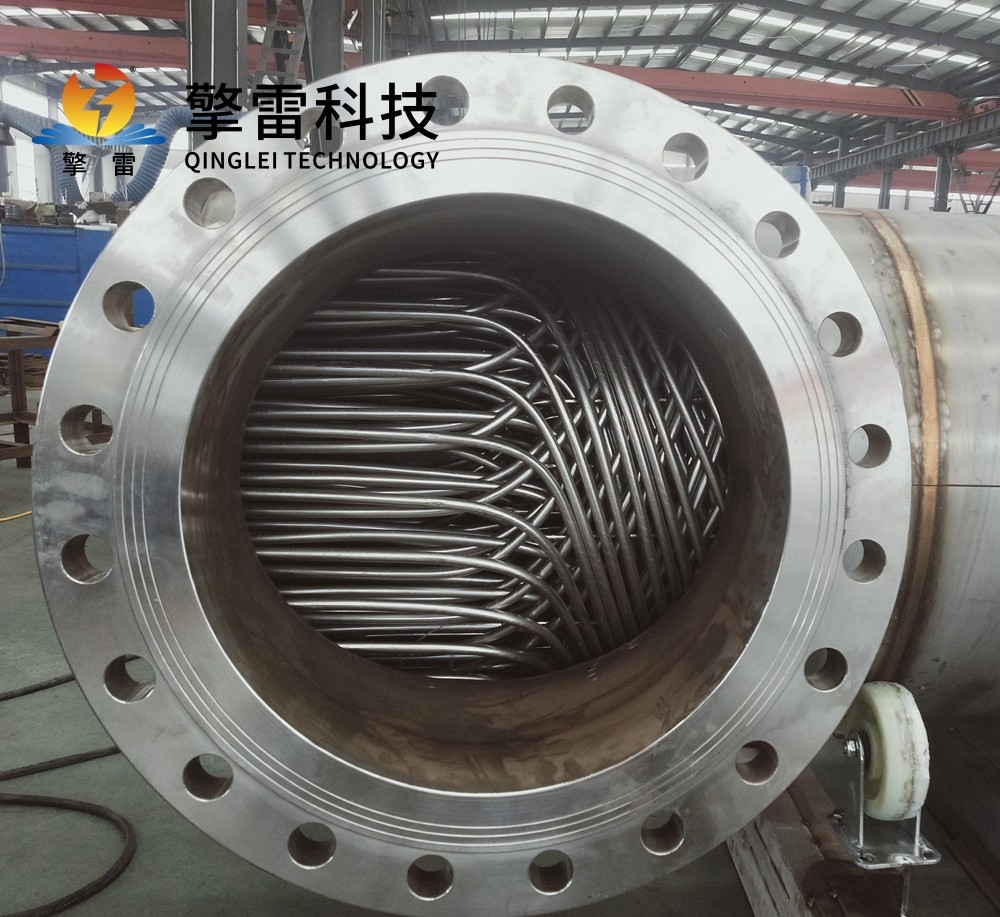

結構：管束為碳化硅管，管板為石墨或碳化硅復合材料，殼體為金屬或非金屬材質。

適用場景：高溫氣體冷卻、強腐蝕性液體加熱（如硫酸濃縮、氯化氫合成）。

2.2.2 板式碳化硅換熱器

結構：由碳化硅板片與密封墊片交替疊壓而成，板片表面加工有流道。

優勢：傳熱系數高（可達2000 W/m2·K），體積小，適用于高粘度流體（如熔鹽、瀝青）。

2.2.3 燒結式碳化硅換熱器

結構：通過高溫?zé)Y(jié)將碳化硅顆粒致密化，形成多孔介質換熱器。

特點：耐高溫（＞2000℃），抗熱震性好，適用于高溫?zé)煔庥酂峄厥眨ㄈ玟撹F行業高爐煤氣）。

2.3 應力分析與安全設計

熱膨脹補償：碳化硅與金屬殼體的線膨脹系數差異大（α_SiC=4.7×10??/℃ vs. α_steel=12×10??/℃），需采用柔性連接（如波紋管、膨脹節）或非金屬過渡段（如石墨）。

壓力設計：設計壓力通常≤2.5 MPa，需通過有限元分析（FEA）驗證結構強度。

密封設計：采用氟橡膠或四氟密封圈，耐溫可達250℃，適用于低溫工況；高溫工況需采用金屬纏繞墊片或焊接密封。

三、碳化硅換熱器的制造工藝與質量控制

3.1 關鍵制造步驟

3.1.1 碳化硅管制備

反應燒結法：將碳化硅粉與硅粉混合，在1400-1600℃下反應生成致密碳化硅，孔隙率＜5%。

等靜壓成型：通過高壓（200-300 MPa）壓制碳化硅粉體，獲得高密度管坯，再經高溫?zé)Y(jié)（2000-2200℃）致密化。

管徑控制：外徑精度±0.1 mm，壁厚均勻性≤0.05 mm，表面粗糙度Ra≤0.8 μm。

3.1.2 管板與殼體組裝

管板加工：采用數控機床銑削流道，與碳化硅管配合間隙≤0.05 mm。

管束安裝：

機械密封：通過彈簧壓緊石墨密封環，實現管子與管板的可靠連接。

焊接密封：對高溫工況，采用活性釬焊（如Ag-Cu-Ti合金）連接碳化硅管與金屬管板。

殼體制造：金屬殼體采用316L不銹鋼或Inconel 625合金，非金屬殼體采用碳化硅陶瓷或石墨。

3.2 質量控制要點

材料檢驗：核查碳化硅純度（≥98%），通過X射線衍射（XRD）分析晶體結構。

無損檢測：

超聲波檢測（UT）：檢測管壁內部缺陷（如氣孔、裂紋），靈敏度≥0.1 mm。

滲透檢測（PT）：檢測管口焊接接頭表面缺陷，符合ASTM E165標準。

壓力試驗：按1.5倍設計壓力進行液壓試驗，保壓30分鐘無泄漏。

熱震試驗：將換熱器從室溫快速加熱至800℃并保持1小時，重復3次后檢查有無開裂。

四、典型應用場景與優化案例

4.1 化工行業：硫酸濃縮工藝

4.1.1 工藝背景

某化工廠需將稀硫酸（60%）濃縮至98%，濃縮過程需在180-200℃下進行，介質為強腐蝕性濃硫酸（含SO?）。傳統金屬換熱器（如哈氏合金C-276）壽命僅2年，且需頻繁停機清洗。

4.1.2 改造方案

材料選擇：管程（濃硫酸）采用反應燒結碳化硅管，殼程（蒸汽）采用316L不銹鋼。

結構優化：

管程：2程設計，管徑25 mm×3 mm，管長4 m，共500根。

殼程：浮頭式結構，螺旋折流板間距200 mm，提升湍流強度。

防腐措施：管內壁涂覆聚四氟乙烯（PTFE）涂層，厚度30 μm，降低SO?吸附。

4.1.3 實施效果

傳熱系數從300 W/m2·K提升至600 W/m2·K，濃縮效率提高40%。

設備壽命延長至8年，年維護成本降低70%。

硫酸濃縮均勻性提升，局部過熱導致的SO?揮發減少95%。

4.2 新能源行業：氫燃料電池余熱回收

4.2.1 工藝背景

氫燃料電池堆運行溫度為60-80℃，需通過換熱器將余熱傳遞至冷卻水系統，傳統金屬換熱器（如鋁合金）在酸性環境（pH=2-3）中易腐蝕，壽命僅1年。

4.2.2 改造方案

材料選擇：全設備采用等靜壓成型碳化硅，表面拋光至Ra≤0.4 μm，避免酸性介質吸附。

結構優化：

板式設計，板片厚度2 mm，流道深度1.5 mm，增強湍流。

采用激光焊接密封，焊縫熔深≥0.5 mm，無泄漏風險。

控溫系統：集成PID控制器與溫度傳感器，實現±0.5℃精度控制。

4.2.3 實施效果

傳熱系數達1200 W/m2·K，余熱回收效率提升30%。

設備壽命延長至5年以上，滿足燃料電池汽車全生命周期需求。

金屬離子溶出量＜0.001 ppm，避免對燃料電池膜電極（MEA）的污染。

五、碳化硅換熱器的優化方向

5.1 材料升級

納米碳化硅：通過納米顆粒增強碳化硅的韌性與抗熱震性，適用于極熱循環工況。

碳化硅復合材料：如SiC/SiC纖維增強復合材料，強度提升50%，可用于高壓（＞5 MPa）場景。

5.2 結構創新

3D打印碳化硅：通過選擇性激光熔化（SLM）技術制造復雜流道結構，傳熱效率提升20%。

微通道碳化硅：將流道尺寸縮小至0.1-1 mm，傳熱系數突破3000 W/m2·K，體積縮小90%。

5.3 智能監控

在線污垢監測：通過壓降傳感器與紅外光譜分析，實時檢測管內污垢厚度并觸發清洗程序。

數字孿生：建立CFD模型優化流場分布，減少短路與死區現象，提升傳熱均勻性。

結論

碳化硅換熱器憑借其超高的熱導率、優異的耐腐蝕性與耐高溫性能，已成為高溫強腐蝕工況下的設備。通過材料創新、結構優化與智能控制技術的融合，現代碳化硅換熱器已實現從“耐腐蝕”到“高效、長壽命、智能化”的跨越。未來，隨著納米技術與增材制造的深入應用，其將向更高傳熱效率、更低成本、更廣泛適用性方向發展，為化工、新能源、航空航天等領域提供關鍵技術支撐。
