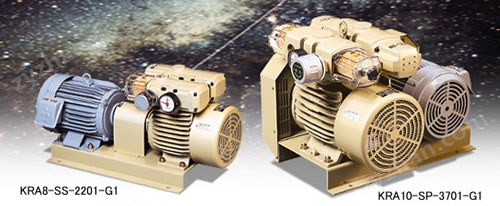

標準型KRA系列 常用真空度 55kPa以下 流 量 1350～2200L/min(60Hz) 特長 ●因為是無油式、所以在使用真空（真空規格）·排氣（鼓風規格）時，也不含有油分、不會對作業環境和產品（物體）造成油污染。 ●運行聲音低、壽命長。而且同時裝備有真空壓力表、調壓控制閥。 ●大流量型于印刷機械、裝訂機械等的大型化、高速化以及集中配管系統。
| 規格 |
| | 型號 | 轉速
(rpm) | 設計排氣量
( L/min)
(※1) | 到達真空度
( kPa以上)
(※2)
| 常用真空度
(kPa以下)
(※3) | 常用排氣壓力
(kPa以下)
(※3) | 配管連接
孔徑 | 電源 | 裝載電機
(KW) | 重量
( kg) | | 三相 | | 200V | 380V | | 50Hz | 50Hz | 50Hz | | KRA8-P-□-□ | | V-03 | 945 | 1130 | 90 | 55 | － | Rc1 | ○ | ○ | 2.2 | 98 | | B-03 | 945 | 1130 | － | － | 50 | Rc1 | ○ | ○ | 2.2 | 98 | | VB-03 | 945 | 1130 | 90 | V(吸氣)+B(排氣)
＜60kPa | Rc1 | ○ | ○ | 2.2 | 98 | | KRA10-P-□-□ | | V-08 | 920 | 1850 | 90 | 55 | － | Rc11/4 | ○ | ○ | 3.7 | 127 | | B-08 | 920 | 1850 | － | － | 50 | Rc11/4 | ○ | ○ | 3.7 | 127 | | VB-08 | 920 | 1850 | 90 | V(吸氣)+B(排氣)
＜60kPa | Rc11/4 | ○ | ○ | 3.7 | 127 | |
| 復合型KRA系列 規格一覽表 | 型 式 | KRA9-P-DP-VB-03A | KRA9-P-DP-VB-03 | KRA10-P-DP-VB-03 | | 轉速 | rpm | 1100 | 1300 | 900 | | 設計排氣量 ※1 | m3/h | 90 | 110 | 140 | | 常用真空度 ※2 | KPa | 60以下 | | 常用排氣壓力※3 | KPa | 60以下 | | 配管連接口徑 | Rc1 | | 電源 ※4 | 3相 200V 50HZ 3相 380V 50HZ | | 所需動力 | KW | 5．5（4P） | | | kg | 197 | 237 | | 外型尺寸(L*W*H) | mm | 1207Ⅹ524Ⅹ385 | 1217Ⅹ587Ⅹ461 |
|
※雙氣缸-雙功能（真空泵、吹氣泵并列）方式，可以同時作為真空度60KPa以下的吸氣源、排氣壓力60KPa以下的吹氣源來獨立使用?！惭b與傳動帶外罩一體的散熱器，增加了排氣冷卻效果，環境溫度30℃以下時，保證吹氣出口溫度65℃以下?！鶄鲃訋?qū)動方式，整機運轉音較低。
※ 1 設計排氣量：由容積所計算出的理論值。實際流量參考性能實測數據
※ 2 泵所到達真空點在實際上不能使用。只是為了機種選定時計算而使用
※ 3 可能使用的真空度（排氣壓力）范圍。
※ 4 在KRA8、KRA10機型中也有單體泵（只有泵頭）。
※ 5 使用環境（吸入空氣）條件：溫度：0～40℃、濕度：通常濕度（65±20%）
※ 6 電源電壓的允許波動范圍為額定電壓±10%。
※ 7 請設置過負荷保護器（熱敏繼電器等）。 設定值：請以電機標牌上記載的額定電流值為標準。
