蝶閥體積小、重量輕、口徑越大相對其他閥更經濟實惠。蝶閥處于開啟位置時，蝶板厚度是介質流經閥體的****的阻力，因此通過該閥門所產生的壓力降很小，當開啟在大約15度至70度之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。

蝶板流線性設計，蝶板密封面有多種壓力等級可供選擇，****延長使用壽命閥座密封凸面特殊設計，避免長時間不操作而造成卡死現象，閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座。

利用三個偏心的結構，使閥門啟閉時閥板與閥座間幾乎沒有摩擦，杜絕了普通閥門打開時所出現的跳躍現象，從0度開始即進入可調區域，直至90度全開，其正?？烧{(diào)比是普通蝶閥的2倍以上，可調比****可達100：1，這為偏心蝶閥作為調空閥使用創造了良好的條件。

金屬密封可適用于帶稍許顆粒、漿液的介質中密封時幾乎無摩擦，保證扭矩更小，密封性更好，法蘭對夾孔連接適用多種標準.

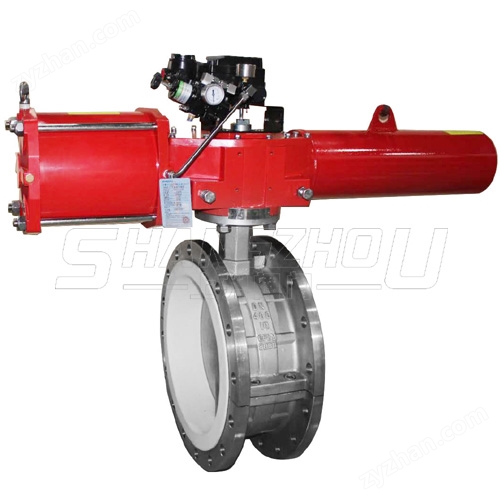

氣動襯F4法蘭蝶閥D641F4氣動襯氟F4蝶閥配套氣動執行器特點

氣動襯F4法蘭蝶閥D641F4氣動襯F4蝶閥/氣動襯氟法蘭蝶閥/氣動襯氟蝶閥/氣動襯F46蝶閥/氣動全襯聚四氟乙烯F4蝶閥/氣動全襯聚全氟乙丙烯F46氟塑料蝶閥采用對分兩片閥體組合，閥座與閥體內襯體化閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，適用在 -50℃～150℃的各種濃度的王水、硫酸、鹽酸、qing氟酸和各種有機酸、強酸、強氧化劑及其它腐蝕性氣體、液體介質的各種工業管路上使用。

結構特點：

1.采用精加工的襯氟蝶板，氟塑料與金屬基體無間隙緊密結合，有效排盡夾層氣泡，消除起層、開裂等工藝缺陷。

2.閥座徑向密封設有360°彈性增力墊，施加徑向回復力，自動調節變形，可靠保證長期使用狀態下無介質內漏。

3.襯氟蝶板上、下軸肩采用多級加載彈性密封，實現密封自動補償，使上下軸密封面構成無間隙，保證介質無外漏。

氣動執行器：

采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

標準：

設 計 標 準：GB/T12238-1989；lS0 10631-1994或BS EN593-1998

法蘭連接尺寸 GB/T17241．6-1998：IS0 7005-2或BSEN 1092-2002

結 構 長 度 : GB/T1 2221-1989：lS0 5752-1988或BS EN558-1

壓 力 試 驗：GB/T13927-1 992；JB/T9092-1999；lS0 5028-1993或BS 6755-l-1986

附件選項：

根據不同控制和要求可選擇下列附件：

回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。

電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。

手輪機構：轉動手輪機構，可實現手動開、關閥。

電氣定位器：輸入4～20mA信號,實現閥門調節功能
