主要用途及使用范圍

本機是彈簧生產線上批量快速檢測專用設備，適用于熱處理后的彈簧的最終檢測。主要用于彈簧的負荷力學性能的試驗和分選檢測。

主要在生產線上使用?？蛇M行彈簧的預壓、試驗力的分選等，是彈簧快速檢測的試驗設備。

2 試驗機簡介

2.1 結構與分選原理

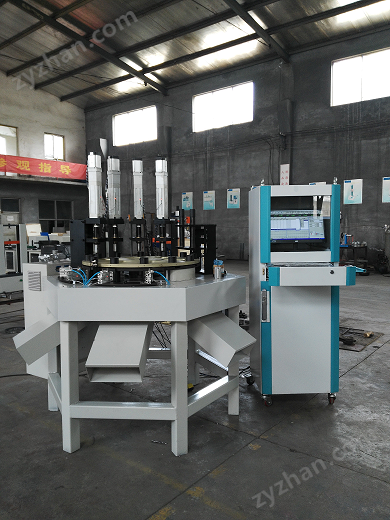

   該機為三工位機型，試驗速度快。該機試驗工位、試驗機空間、行程、試驗速度均可設置、調整。

由日本松下交流伺服電機和驅動器連接精密行星減速器，帶動分度轉盤間歇旋轉；四個工位四個電缸，NO1 、第二、第三、第四個工位下壓，一個彈簧兩個測試點，第三工位為一組測試一個點、第二第四工位為一組測試一個點。通過彈簧傳至下部的高精度負荷傳感器上。傳感器輸出相應電氣信號,該信號經微機處理,除供顯示試驗力值外,同時打開不同出口,使得被分選彈簧落入相應管道內。當轉盤旋轉測試彈簧負荷時,前一只彈簧即落入相應管道內。依次連續實現分選。該機可手工或自動上料將彈簧放入轉盤內,工作均由微機控制自動執行。

工作時可以選擇四個工位同時加載，也可以單獨選擇1、2、3個工位分別加載。

工作順序：

1） 放入工件

2） 力(F)檢測，配有負荷傳感器,具有試驗力顯示功能

檢測結果出口可自行定義成合格件分組出口、超出力值不合格出口和低于力值不合格1個出口；合格品出口。

2.2 節拍控制要求：

為保證分度和壓縮節拍的順利，實行了節拍控制互鎖保護。即當工作臺旋轉時，壓盤不能工作。當壓盤工作時，工作臺不能旋轉分度。

2.3 電氣及控制軟件

采用計算機屏幕顯示，WINDOWS 操作系統平臺，采用自主研發的高速數據采集卡，公司運算放大器和A/D轉換芯片，采集速率20萬次/秒以上，確保測試的準確性和實時性。

基于關系數據庫的具有自主知識產權的控制分析軟件，可對實時采集試驗數據進行運算處理，可提供數據海量儲存、檢索、統計、打印等功能。

主界面同時顯示分選機工作狀態，實時顯示試驗力、檢測速度、彈簧檢測結果統計結論等試驗信息。具有過載自動報警保護停機、節拍控制互鎖保護功能。具有人機對話功能，界面友好、簡潔，便于操作并具有設置后自動保持功能，再次開機可直接調用。

3 主要參數和技術指標

1） 分選彈簧節拍 8000～22000件/班（根據彈簧情況）

2） 彈簧外徑15--35 mm（根據用戶提供的彈簧試驗參數）

3） 彈簧自由高度30--80 mm

4）彈簧負荷范圍50～1000N

5） 試驗力示值相對誤差  ≤±1.0%

4.主要配置

1） 安川伺服電機1套

2） 中國臺灣原裝APEX精密減速機1套

3） 中國臺灣AIM高精密電動缸4套

4） 專用控制系統1套

5） 振動盤及自動上料系統1套

6） 美國世銓或者全力傳感器4套

7） 紐立德氣缸4-6套

8） 工控機1套

9）控制柜1套

5 質量保證

設備三包期為正式交貨之日起兩年。在三包期內，供貨方對設備出現各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。

6 技術情報和資料的保密：

1）本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；

    2） 我方對用戶提供的技術情報和資料亦承擔保密義務
