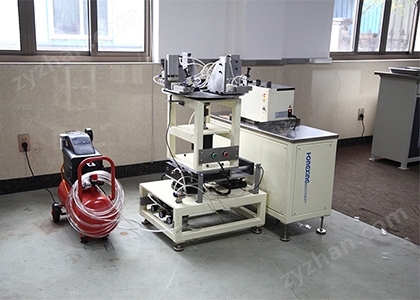

該設備有氣動給料裝置、捆扎裝置和氣泵三部分組成,給料裝置內安裝有三個減壓閥,分別控制導桿氣缸、滑動缺缸和夾緊氣缸氣泵,可以單獨調節三個的壓力,zui高為0.8MPa。氣泵是設備的動力源,給料裝置的所有動作都是通過壓縮氣體來完成的,當接通電源按下“啟動”鍵以后,導桿氣缸上升推動工作臺上升到合適位置,使硅鋼物料剛好位于捆扎裝置進料口,滑動氣缸向捆扎裝置方向推進(滑動氣缸速度的快慢可以通過調速閥來控制),導桿氣缸下降至接觸到捆扎裝置光電開關感應距離內,捆扎裝置開始工作,完成自動捆扎、粘結和斷帶工序,隨后,導桿氣缸上升推動工作臺上升,使物料脫離光電開關,滑動氣缸后退復位,隨即步進電機順時針旋轉90度后出料,一組捆包任務結束,下一組重復該動作,實現連續不計數工作。
該給料裝置共設有四個給料端,平均分布在圓盤平面上,每一個給料端能獨立控制,把二位五通手拉閥黑色手柄向上拉起,雙出軸壓緊夾緊氣缸回縮,處于卸料給料狀態,把捆包好的硅鋼片取走,放入待捆包的硅鋼片,按下二位五通手拉閥黑色手柄,雙出軸壓緊夾緊氣缸向前推進,固定物料。
