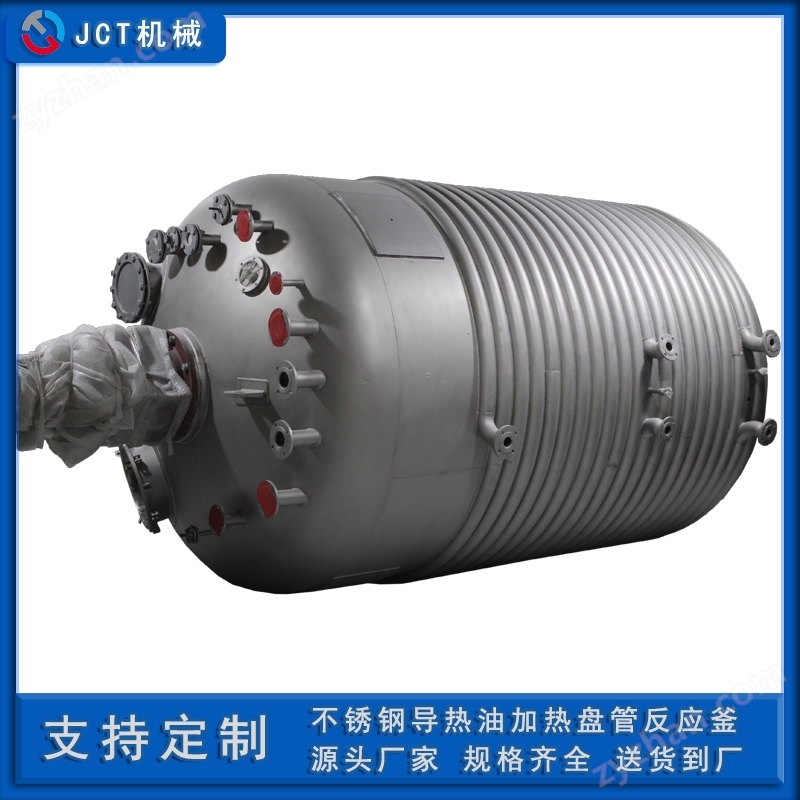

不銹鋼導熱油加熱盤管反應釜

一、產品定義與核心結構

盤管反應釜是一種通過內置螺旋盤管實現高效熱交換的密閉反應設備，主要用于化工、醫藥、新能源等領域的液-液、液-固或氣-液反應過程。其核心結構由雙層夾套釜體、螺旋盤管系統、攪拌裝置及智能溫控系統四大部分組成：

釜體：采用316L不銹鋼、哈氏合金或搪玻璃材質（視物料腐蝕性選擇），設計壓力0.1-3.0MPa，容積50-5000L可選；

盤管系統：螺旋狀銅管/不銹鋼管緊密纏繞于釜壁夾層（或獨立嵌入釜內），通過導熱油、蒸汽或冷卻水循環，實現釜內物料的精準控溫；

攪拌裝置：標配錨式、槳式或推進式攪拌槳（轉速15-600rpm可調），配合盤管實現物料均勻混合與熱量傳遞；

智能控制系統：集成PLC+7英寸觸控屏，支持溫度、壓力、轉速多參數實時監測，具備超溫報警、自動泄壓等安全功能。

相較于傳統夾套反應釜，盤管反應釜的換熱面積提升30%-50%，溫度控制精度可達±0.5℃（夾套釜通常±2℃），尤其適合高放熱或需快速升降溫的反應場景。

二、核心技術優勢

1.高效熱交換能力

盤管采用螺旋密繞設計（管間距50-100mm），單位體積換熱面積達1.2-1.5㎡/L（夾套釜僅0.8-1.0㎡/L），配合高導熱介質（如導熱油），可在10分鐘內實現釜內物料從20℃升至200℃的快速升溫。

2.精準溫度控制

獨立盤管回路支持多區段控溫（如分段加熱/冷卻），結合PID算法與高精度溫度傳感器（PT100），可將反應溫度波動控制在±0.5℃以內，避免因溫度偏差導致的副反應（如聚合度不均）。

3.強耐腐蝕性與密封性

釜體材質可選316L（耐氯離子腐蝕）、哈氏合金B(yǎng)2（耐強酸）或搪玻璃（耐強堿），滿足強腐蝕性物料（如濃硫酸、氫氟酸）反應需求；

攪拌軸采用雙機械密封+氣簾隔離設計，泄漏率＜10ppm（符合ATEX防爆標準），適用于易揮發、有毒物料（如光氣、氯甲烷）。

4.模塊化擴展能力

支持選配真空系統（真空度-0.098MPa）、噴液霧化裝置、在線取樣口等模塊，適配減壓反應、懸浮聚合、催化加氫等多樣化工藝。
