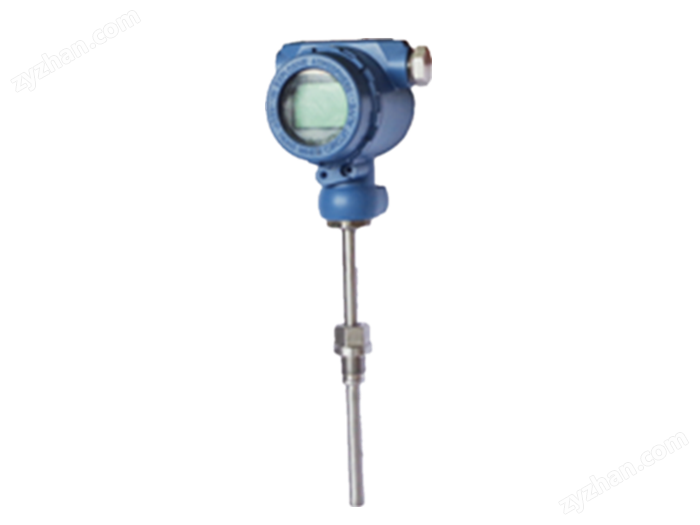

1.概述
SM39－DH01T型HART協議智能溫度變送器是一款高精度、高穩定性、多參數、4位半 LCD 顯示的智能溫度測量產品，符合 HART協議。用戶能夠利用 HART通訊器對過程中運行的 HART 儀表進行管理、調整或者監測過程變量，亦可使用按鍵進行現場組態，操作方便。精密數字化非線性修正技術，安全可靠的防爆結構設計和標準化的信號輸出，精度高，量程覆蓋范圍寬，適用于需要進行精密測量的場所。該產品為兩線制方式工作，可直接替代模擬兩線制 4～20mADC 輸出變送器?？蓮V泛應用于石油、化工、鋼鐵、電力、建材、紡織、制藥、食品、氣體、科學實驗和等各個領域，已在大慶、華北、新疆等各油田推廣應用，以其精度高、可靠性高、安裝簡單、維護方便、環保耐用等特點贏得用戶認可。
2.特點
·4～20mA 電流輸出疊加 HART?協議數字通訊（兩線制）；
·采用數字補非線性修正技術；
·現場可按鍵操作，方便組態；
·防護等級 IP67。
3.性能指標
量程： -200～650℃ (可定制)；
精 度：±0.5 %FS (可定制)
工作溫度：-20℃～80℃
存儲溫度：-40℃～85℃
供 電：(15～30) VDC （推薦24VDC）
數字輸出：(4～20)mADC 輸出疊加HART?協議數字通訊
顯 示：LCD顯示，兩/三鍵操控
阻 尼：(0～32)s
絕 緣：100MΩ/50V
O形密封圈：氟橡膠
重 量：約1.7kg
防護等級：IP67 ；
防爆合格證號：CE18.1518 防爆標志：Exd IIc T4 Gb.
4.外形結構（單位：mm）
外形結構見圖1，
5.安裝
一般安裝方式為：傳感器探頭管套焊接在管道（或被測設備）上，傳感器旋緊在探頭管套上。以下為抽油機油管安裝說明，其它應用類似。

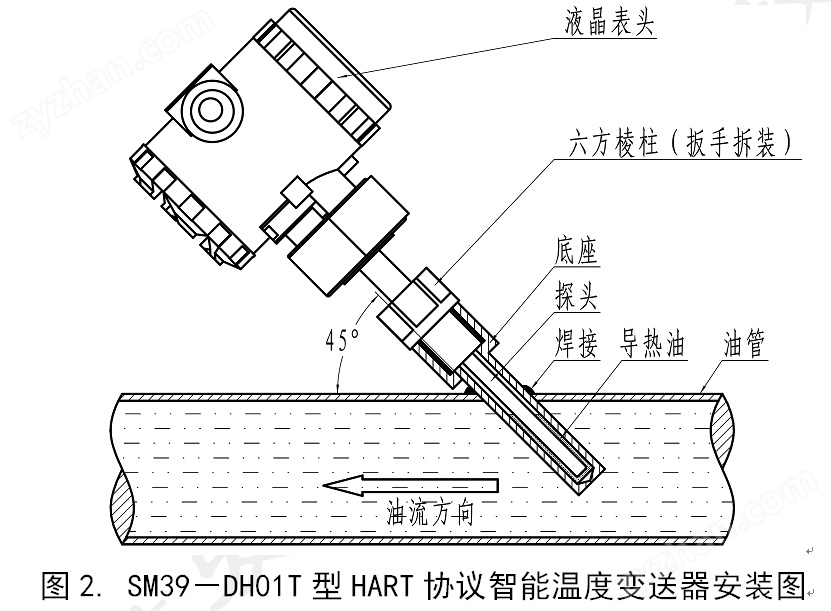

操作流程為(如圖2所示)：
（1）油管線閥門關閉、泄壓泄空。在油管上開個比傳感器探頭底座外徑稍大一點的孔；
（2）將底座從開孔處插入至深度，調整底座與被油流成45°傾角，然后沿孔一周密封焊接在油管上；
（3）底座內注入導熱油，約2/5管的容積；
（4）溫度傳感器探頭插入底座，以扳手卡在六方棱柱將傳感器旋緊，管線閥門打開恢復。
6.電氣連接
打開儀表后蓋（接線端子面），見接線端子，電源連接見圖4：其中左端 1（紅）、2（黑）為傳感器供電、信號接線，不分正負極，上端的4腳為接地線屏蔽線固定端。
7.注意事項
7.1.所有傳感器經過數字化校準，不同的傳感器間具備的一致性和互換性。
7.2.傳感器供電、信號接線接入到三芯端子上的左端 POWER1+(紅)、POWER 2-（黑），裝好并擰緊后蓋。要注意旋緊護套，防止漏水。
