1.特點

• 管道壓力測試，已廣泛應用于全國各大油氣田及其它工業壓力測試領域；
• 防爆、全密封防水設計；
• 信號同步輸出4～20mA、RS485，現場可選；
• 安裝方向可調：通過活接或轉接頭接入現場管道閥門，可調節方向。

2.技術指標

• 工作環境：溫度，－40℃≤Tamb≤＋65℃；大氣壓力：80KPa～110kPa；濕度：5%RH～95%RH
• 供電:24VDC
• 測量原理：壓阻式
• 輸出信號：4～20mA＆RS485可選；4位半LCD顯示.
• 表殼材質：鑄鋁，防護等級：IP67
• 接觸介質材質：316L
• 電氣連接：NPT1/2″(F)、M20*1.5
• 過程連接：NPT1/2″(M) 、 R1/2″(M) 、M20*1.5(M) ，轉接頭：NPT(F) 1/2″-R1/2″(M)
• 量程：0～ 0.16、0.4、0.6、1.0 、1.6、2.5、4、6、10、16、25、40、60MPa等（可定制），精度等級：0.5.
• 外形尺寸：高165×寬106×深130；重量：1kg
• 防爆認證：防爆證號：CE18.1519     防爆標志：EXd IIC T6 Gb

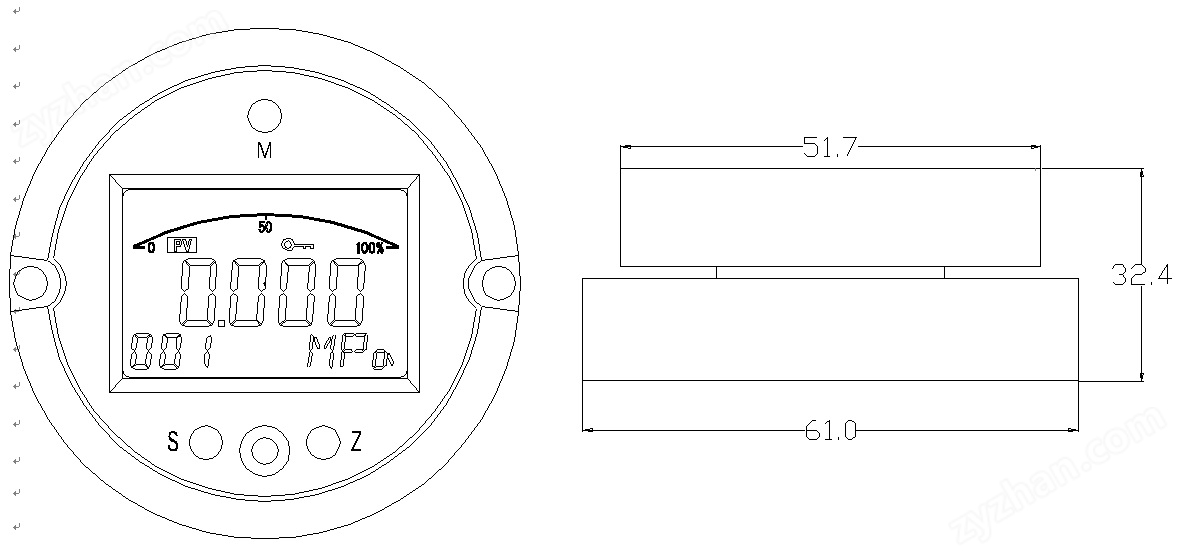

3.外形尺寸圖

3.安裝調試說明及接線定義

3.1.所有變送器經過數字化校準，不同變送器間具備的一致性和互換性；

3.2.現場安裝壓力變送器，需旋開表頭后蓋，將電纜從電氣接口接入，按接線定義正確接線。接線完畢，請將后蓋旋緊確保防水。

3.3.管道安裝壓力變送器，先將對應閥門關閉，然后有2種安裝方式：（1）.將變送器直接旋入閥門上端口；（2）將活接或轉接頭旋入閥門上端口，再將變送器旋入活接或轉接頭上端口，此方式以增加活接或轉接頭可調節方向。安裝完畢，開啟針型閥閥門確認無滲漏即安裝合格；

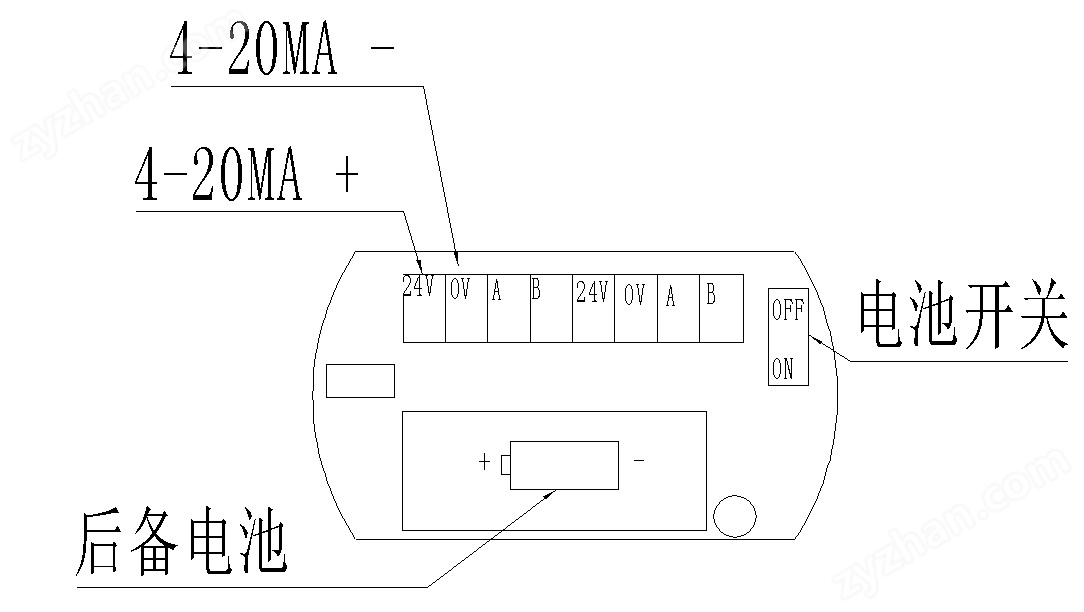

3.4.   8芯接線綠色端子定義。（1）1、5腳-24V供電+ ，2、6腳-0V供電-，3、7腳- 485_A ，4、8腳-485_B.

現場485通訊，需要接入1234腳，1-2供電，3-4通訊A-B。

現場4-20mA通訊，只需要接入1-2腳即可。

（2）主信號為兩線制4-20mA,RS485接口,.需要注意同時使用RS485和4-20mA時數字通信并網數不能超過10個。RS485接口不能增加終端電阻,否則會導致4-20mA的電流跳變，破壞4-20mA的電流信號。如果只使用RS485信號，則沒有并聯數量限制，最多可以并接255臺。

     注意：

     1.目前市售無源RS485轉換器驅動能力有限，所以在并聯數量較多時，請選用有源隔離型的RS485接口。

     2.因為并網原因，板卡內部對RS485總線沒有設置總線匹配電阻，無上下拉電阻，如果客戶使用的RS485接口也無上下拉電阻，可能會導致總線靜態電平不確定，RS485總線上有錯誤數據產生。所以客戶或者系統集成商應該在總線外部添加匹配電阻和上下拉電阻來設置總線靜態狀態。

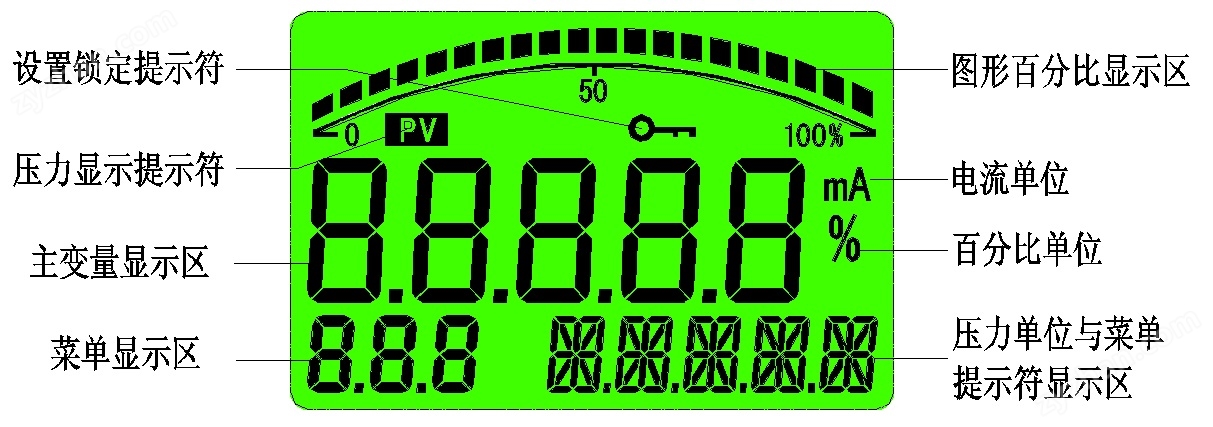

3.5顯示面板指示定義

3.6 儀表通訊基本信息現場設置

   儀表協議也已經內置。支持MODBUS_RTU協議，軟件采用綠色免安裝技術，使用時會自動解壓所需要的動態鏈接庫，所以請在電腦的殺毒軟件里面將本軟件設置為白名單。防止安全軟件阻止本軟件的正常操作。

     軟件支持的串口范圍為1-15，如果使用USB轉的串口，請將端口號修改到1-15內。

另外經過測試，目前使用較多的是USB/RS485轉換器，里面所采用的USB轉換芯片種類繁多，目前發現使用器件FDT232的芯片的轉換器需要對驅動進行設置，否則會導致本軟件讀取不到變送器的數據。設置頁面如下：
FDT232軟件的驅動高級設置，在設備管理器中打開，可以看到有一個BM選項，此設置應該改為1，一般軟件默認的是15，所以必須要修改次設置才可以正常使用串口。  其他芯片的USB轉換器目前沒有發現此類問題。

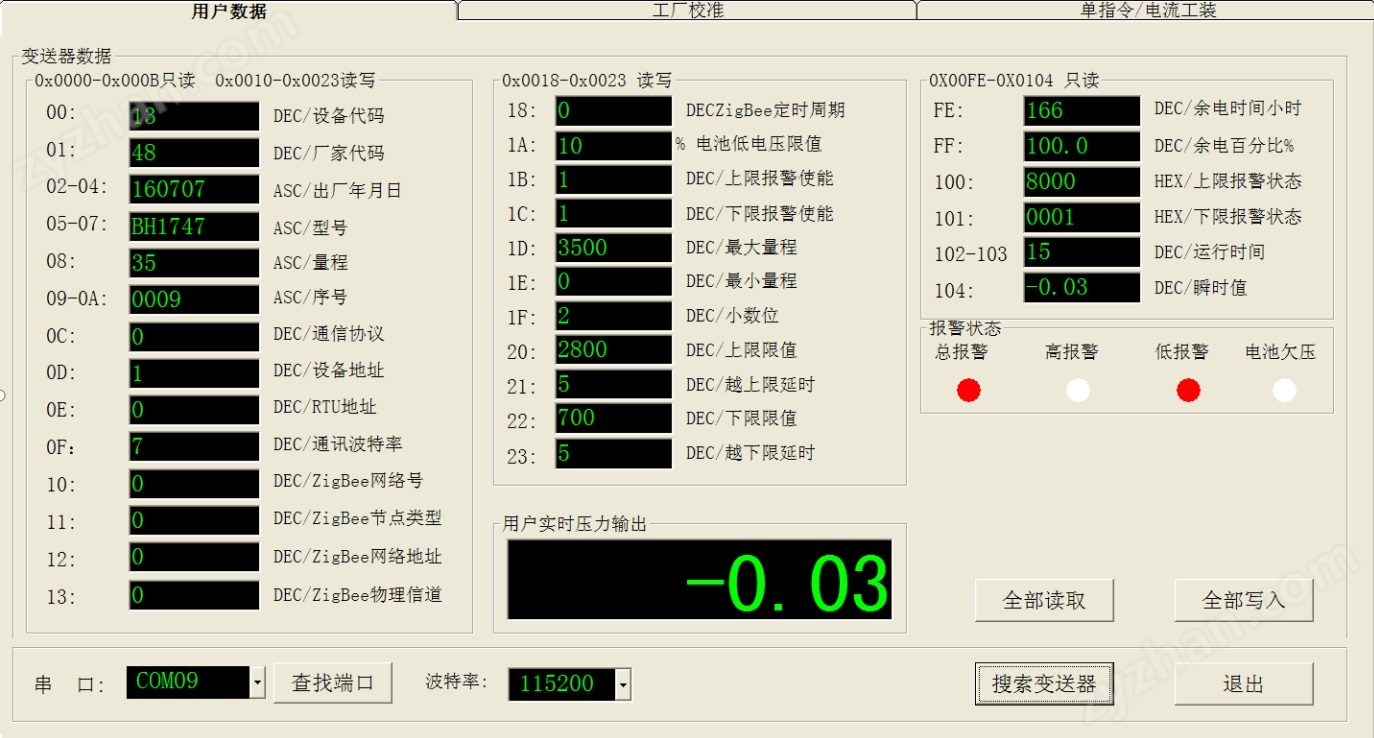

1.查找端口：

     軟件啟動會自動查找本機可用的端口，請選擇正確的端口號，選擇與變送器匹配的波特率，點擊搜索按鈕即可搜索在線變送器，軟件最下端有搜索結果提示。列舉本計算機所有可用的端口號,如果有動態插拔的USB虛擬端口,可以點擊”查找串口”來更新列舉信息.

     2.“搜索變送器：

     即為搜索在線的變送器,搜索地址范圍為1-255.搜索到會在狀態欄提示。搜索到提前結束搜索請再次點擊即可。注意選擇波特率頻段。搜索只針對當前設置的波特率范圍。

     3.“全部讀取”：

     搜索停止以后軟件會自動將個變送器的所有參數讀取出來。并連續不斷的讀取報警狀態位,實時測量值，儀表狀態，ADC值。點擊全部讀取按鈕也可以全部更新當前數據。

     4.“全部寫入”:

     所有的數據修改完成以后點擊“全部寫入”即可保存到變送器內部。

     注意，軟件上面青色的文本框支持客戶修改內容，紅色的框為變送器默認數據。

補充說明：

     軟件按照客戶提供的協議，已經按照單獨的地址表示方式表示出來，數據框后面的數據類型表明了此數據的類型，

     DEC表示10進制數據。HEX表示16進制數據，字符表示文本字符，就是assic碼。詳細協議和數據意義需要參考客戶提供的協議文本。

3.7．面板按鍵組態

     本電路具有三按鍵和LCD顯示窗口:

7.1面板按鍵:

     M鍵的功能主要是模式鍵,是數據和菜單的切換.模式按鍵在變送器非設置模式下長按會執行主變量清零功能，是否執行需要通過S和Z鍵來選擇。

     S鍵的功能主要是數據加功能。在非設置模式，長按S鍵會進入有源變送高限設置模式。此時需要注意壓力有意義。

     Z鍵的功能主要是數據移位和減功能。在非設置模式長按Z鍵會進入有源零點設置模式。

     在測量模式下，單擊M鍵單擊會進入密碼設置模式,需要設置密碼才能進入設置模式。密碼不正確，則變送器會退出到測量模式。

     電路板具有有源量程遷移縮放和無緣遷移縮放功能.無源設置需要用戶進入組態設置模式.

     以下約定按鍵狀態:

     S鍵單擊簡稱為:S        Z鍵單擊為:S        M鍵單按為:M

     M鍵長按為ML

     S長按為:SL                 Z鍵長按為ZL

7.2以下是無源組態面板按鍵設置流程：

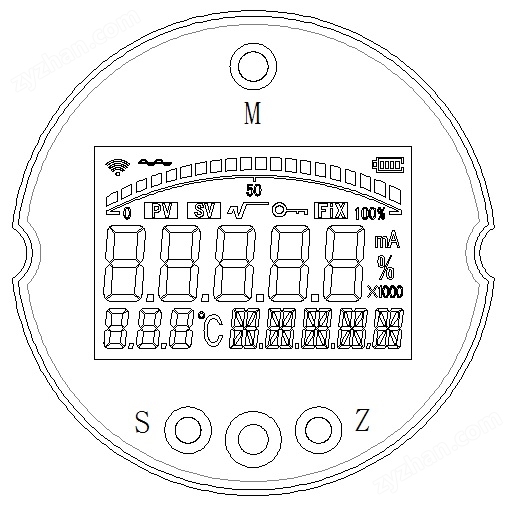

     面板布局圖：

設置菜單流程圖：

在END菜單,按M鍵退出設置模式，并保存數據。在別的菜單下，長按M鍵會退出設置模式，但不會保存數據。

     圖中OUT菜單有兩個，其中一個是FIX菜單，一個是輸出線性化。

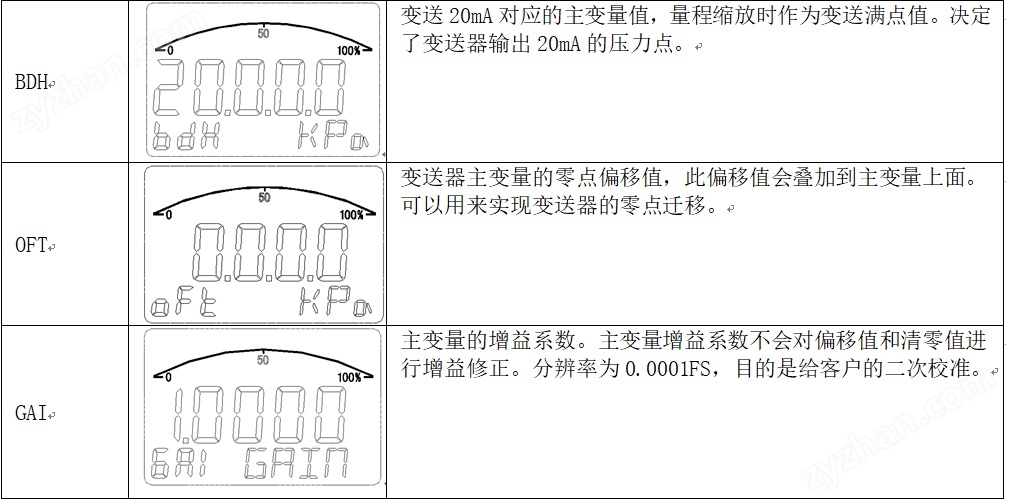

上圖設置菜單中,對應的菜單數據意義:

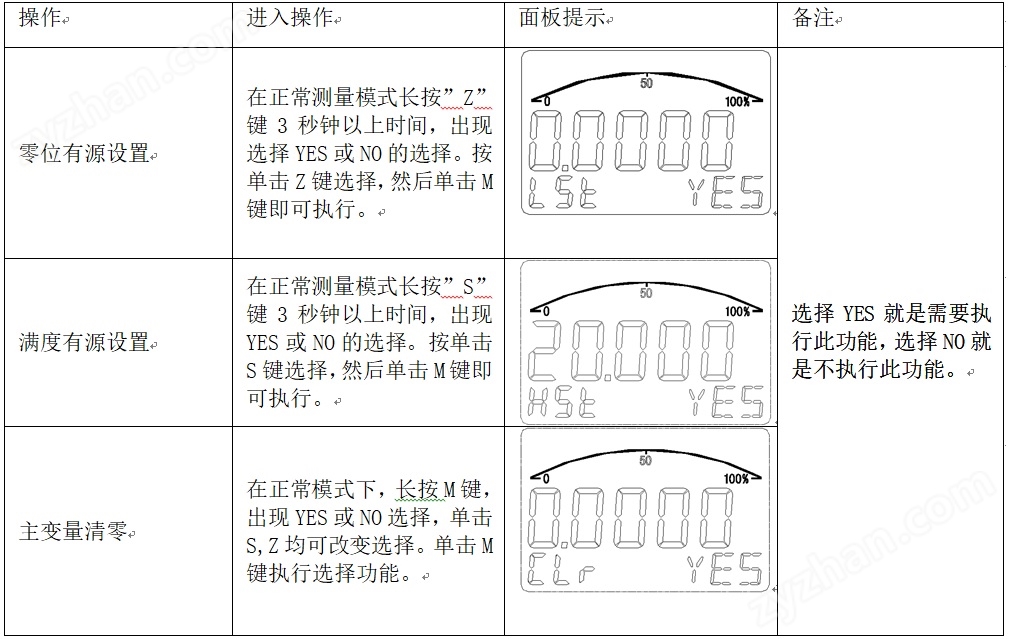

2. 有源遷移和主變量清零

     進入有源遷移和主變量清零狀態時需要在正常工作模式下才能進入。

     有源遷移設置時確保壓力是有效的。否則變送器的輸出就異常了。

   主變量清零有范圍限制，一般的數值需要在數值0附近或者零位壓力附近，限制范圍為10%，超過這個范圍不會執行清零操作。

3.切換顯示器

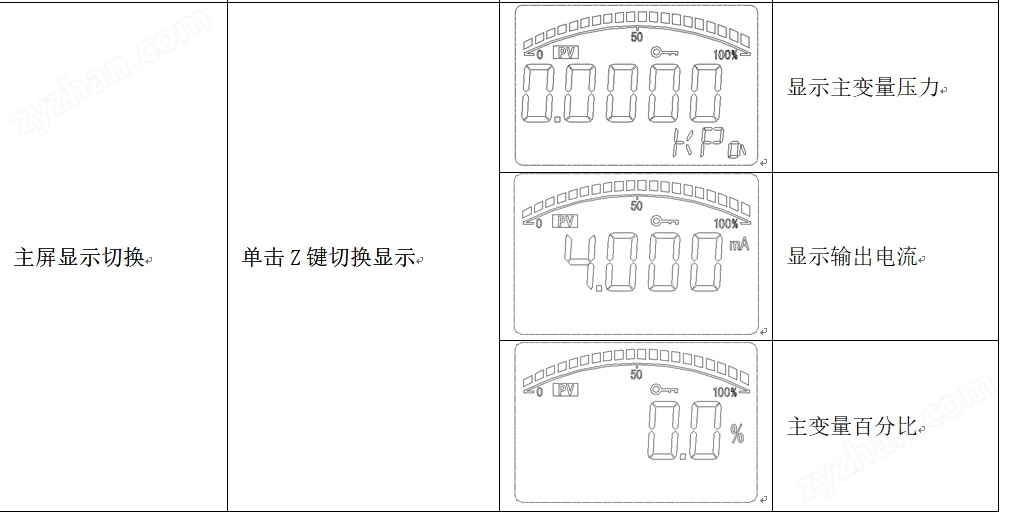

a、屏幕的主屏顯示和付屏顯示區有多種顯示功能，主屏顯示有壓力值顯示，百分比顯示，電流顯示三種。

b、付屏顯示有溫度顯示和從機地址顯示兩種選擇。溫度值來自于電路板卡上的溫度傳感器。

顯示切換隨時可以進行，每次上電以后的顯示方式取決于軟件在最后保存的時候的模式值，在面板按鍵上設置的顯示模式在下次掉電以后會被清除。

     液晶顯示屏幕右上方有電池電量顯示功能。電池電量共有5個進度條，條數越多表示電池電量越充足。電池電壓低于3.0V以后電池會自動切斷輸出。

     本變送器采用雙電源系統，除正常的電源供電之外還有一個內置電池供電模式，通過SW開關打開變送器的電池電源，則變送器工作在電池供電模式。比如內置電池容量為2000mA/h時，本機電池供電最長工作時間可達到300小時，大約是12.5天時間。不管是不是內置電池，如果外部電源接通，則儀表會自動優先使用外部電源，并且輸出4-20mA.電流信號。
