Description 概述
SM39PCHD 電動壓力變送器(數字表頭4~20mA&HART）是一款高精度、高穩定性、多參數、4位半LCD顯示的智能壓力測量產品，符合HART協議。用戶能夠利用HART通訊器對過程中運行的HART儀表進行管理、調整或者監測過程變量，亦可使用按鍵進行現場組態，操作方便。該產品采用數字技術在傳感器制造領域的應用成果，結合國際壓力變送器設計制造技術，精密數字化溫度補償和非線性修正技術，安全可靠的防爆結構設計和標準化的信號輸出，精度高，量程覆蓋范圍寬，適用于需要對流體壓力進行精密測量的場所。該產品為兩線制方式工作，可直接替代模擬兩線制 4～20mADC 輸出變送器。 可廣泛應用于石油、化工、鋼鐵、電力、建材、紡織、制藥、食品、氣體、科學實驗和等各個領域，已在大慶、華北、新疆等各油田推廣應用，以其精度高、可靠性高、安裝簡單、維護方便、環保耐用等特點贏得用戶認可。
Dimensions 外形結構 （In mm. 1mm=0.03937 inches）
Circuit Diagram 電氣接線：

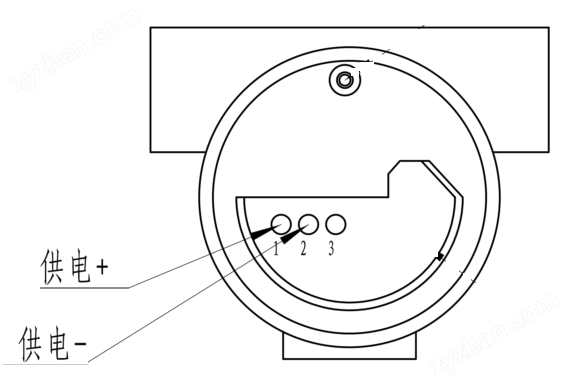

打開儀表后蓋（接線端子面），見接線端子，電源連接見圖： 其中供電+、供電-為變送器供電、信號接線，端子3備用。
Specification 技術參數：
（1）測量性能：1-130KPa、0-3MPa、0-10MPa（測量量程可按實際要求訂制），量程比≥100:1，精度等級：0.1%、0.05%、0.075%；
（2）變送器穩定性：長期15年±0.2%URL；
（3）變送器響應時間：≤100ms；
（4）環境指標：工作環境溫度，-40~+85℃，相對濕度：5%~95%RH，無凝露；高溫、低溫環境下儀表任何部件性能不能受其影響；
（5）防護等級：IP67；
（6）防爆標志：Exib II C T6 Gb,防爆合格證編號：CE18.1519；
（7）供電：DC 15-45V供電，帶有可充電式備用電池，支持停電后8h數值顯示；
（8）輸出信號：4～20mA&HART信號；
（9）現場顯示方式：數字表頭LCD顯示，小數點后3位（可設置），底色為藍色；
（10）安裝方式：分為支架安裝、直接安裝；
（11）接液材質：SUS316L、哈氏合金、鉭材；’
（12）過程接口：M20*1.5、1/2NPT螺紋接口（可按實際要求訂制），出廠配封堵。
（13）電氣接口：M20*1.5、1/2NPT螺紋接口（可按實際要求訂制）；
（14）變送器殼體材質：帶聚氨酯涂層的低銅鑄鋁合金或不銹鋼。
技術性能及功能
（1）防護等級：防護等級IP67；
（2）防爆等級：Exib II C T6 Gb,防爆合格證編號：CE18.1519；
（3）儀表供電：在12～45V DC供電范圍內能正常工作；
（4）電氣接口：空余的電氣接口配置防爆不銹鋼密封堵。
（5）材質：帶聚氨酯涂層的低銅鑄鋁合金或不銹鋼。
（6）銘牌及位號標牌及固定件使用不銹鋼材質；
（7）變送器刷新時間≤100 ms，阻尼時間連續可調，具有就地調零設定功能。
（8）對于進入SIS系統使用的智能變送器，為區分與非SIS系統使用變送器區別，其涂漆顏色變有選項以便作為明確警示標志；
（9）變送器刷新時間≤100 ms，阻尼時間連續可調，具有就地調零設定功能。
（10）指示表頭：現場變送器配套數字液晶(或模擬)指示表頭，指示工程單位為中華人民共和國法定計量單位。用戶可根據需要選擇顯示工程單位值或百分?jǐn)?shù)。在配套提供的指示表頭發生故障或損壞的情況下，不影響智能變送器信號的輸出；當儀表發生故障時數字液晶表頭顯示故障代碼。
（11）安裝支架：成套提供不銹鋼安裝支架及不銹鋼安裝附件。
（12）手持智能終端：供應商應提供手持智能終端。
