隨著納米技術的發展，納米顆粒在各類產品和工藝中得到了廣泛應用，人們對納米顆粒的表征要求也越來越高。
針對各類產品和工藝，人們制造且應用了不同成分的納米顆粒，如油漆、材料的強化、半導體工藝中的精細拋光，以及對藥品和食品的除濕，防止其受潮。二氧化硅（SiO2）納米顆粒是日本第二大國產納米材料，僅次于炭黑。1
使用ICP-MS測量硅（Si）富有挑戰性。等離子體中形成的14N2+和12C16O+多原子離子，與豐度最高的Si同位素(28Si ≈ 92 %豐度)的m/z相同。因此，當多原子離子未被去除時(標準模式下)，m/z 28處的背景等效濃度非常高。它抑制了低水平Si的測定，讓SiO2納米顆粒的檢測變得更加困難。此外，Si的電離勢相對較高，其電離也更具挑戰性，導致其強度低于其它易電離的元素，如Na。
然而，如果能提高信背比(S/B)，就有可能檢測到更小的SiO2納米顆粒。在之前的應用報告中，2我們介紹過100 nm SiO2納米顆粒標準品可以使用SP-ICP-MS進行分析，且無需去除干擾(標準模式下)。然而，如果能在反應模式下去除干擾，預期能精準測量更小的SiO2納米顆粒。
本工作將討論在反應模式下，通過SP-ICP-MS檢測、測量和表征SiO2納米顆粒的能力。
實驗
1 樣品制備
已知的50 nm SiO2納米顆粒標準品，NanoXact™，購自nanoComposix™(美國加州圣地亞哥)。
• 通過透射電子顯微鏡(TEM)測定，尺寸確認為50±3 nm。
• 樣品制備過程包括用超聲波對溶液進行處理，時長兩分鐘，以粉碎團化顆粒，然后用去離子水稀釋，得到最終濃度為約100,000個顆粒/mL的溶液。
• 分析前，對得到的溶液再次進行超聲處理。使用1000 mg/L的溶解硅標準溶液連續稀釋，得到了溶解校準曲線。
• 溶解標準品的硅濃度分別為0、5和10 μg/L Si。
為了測定納米顆粒的傳輸效率(TE)，我們使用了濃度為50,000個顆粒/毫升的50 nm金納米顆粒(來自珀金埃爾默，部件編號：N8151035)。本研究測定的TE為8.9 %。
2 分析和儀器參數
我們在配置了通用池技術的珀金埃爾默NexION® 系列 ICP-MS上展開以下分析，使用ICP-MS軟件的Syngistix™納米應用模塊。
在標準模式下納米顆粒的分析結果中，得知了最佳反應池氣體、反應池氣體流量和射頻功率。駐留時間設置為50微秒，因為據報道在小于100微秒時可以更準確地測量顆粒的直徑和濃度。3標準模式下的儀器參數，如表1所示，納米模式的儀器參數見表2。

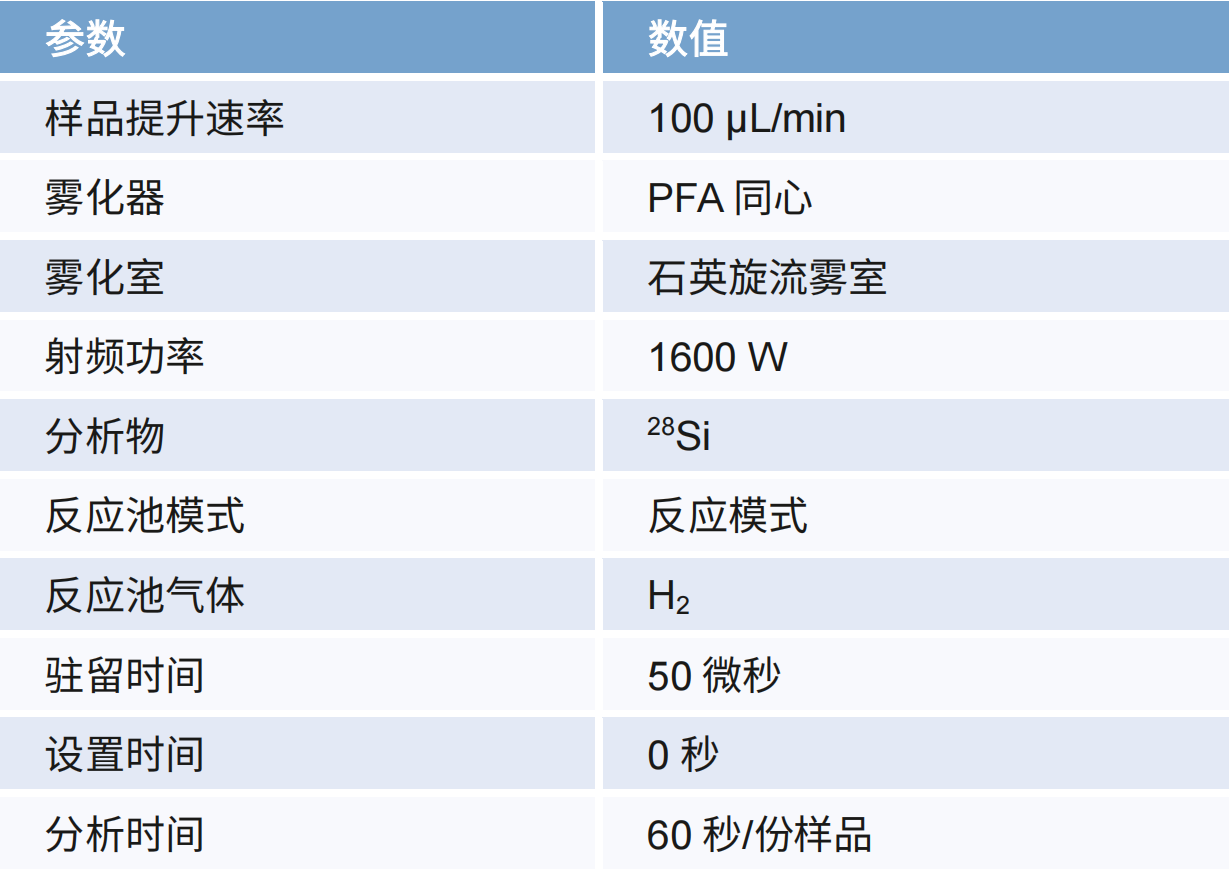

表1.NexION 系列 ICP-MS儀器參數——非納米模式
表2.NexION 系列 ICP-MS儀器參數——納米模式
結果與討論
由于多原子離子14N2+和12C16O+存在于m/z 28，所以使用ICP-MS測量硅(Si)富有挑戰性。目前，有兩種技術可以消除干擾：
• 一是使用氦氣(He)的碰撞池技術；
• 二是使用反應氣體的反應池技術。
碰撞池技術利用了氦氣的碰撞，在出口建立能量壘，在分析離子與干擾離子之間生成了能量差，以達到消除干擾離子的目的。而反應池技術則利用分析物和干擾物同氣體之間反應力的不同，來消除干擾。出于以上原因，碰撞池技術中分析物離子強度會大幅降低，而反應池技術保證了分析物離子的強度。由于納米顆粒產生的信號強度小，因此，反應池技術才是去除多原子離子的首選技術。
本研究對不同反應氣體在反應模式下的表現做出了評價：包括NH3、H2+Ar(9:1)以及H2。圖1顯示了在m/z 28下，反應池氣體流量、空白和50 ppb Si的信號強度、和背景等效濃度(BEC)的關系。這三種反應池氣體都可以減少多原子干擾，進而改善BEC。盡管三種氣體的Si BEC相似，但NH3的Si強度明顯低于其他氣體。

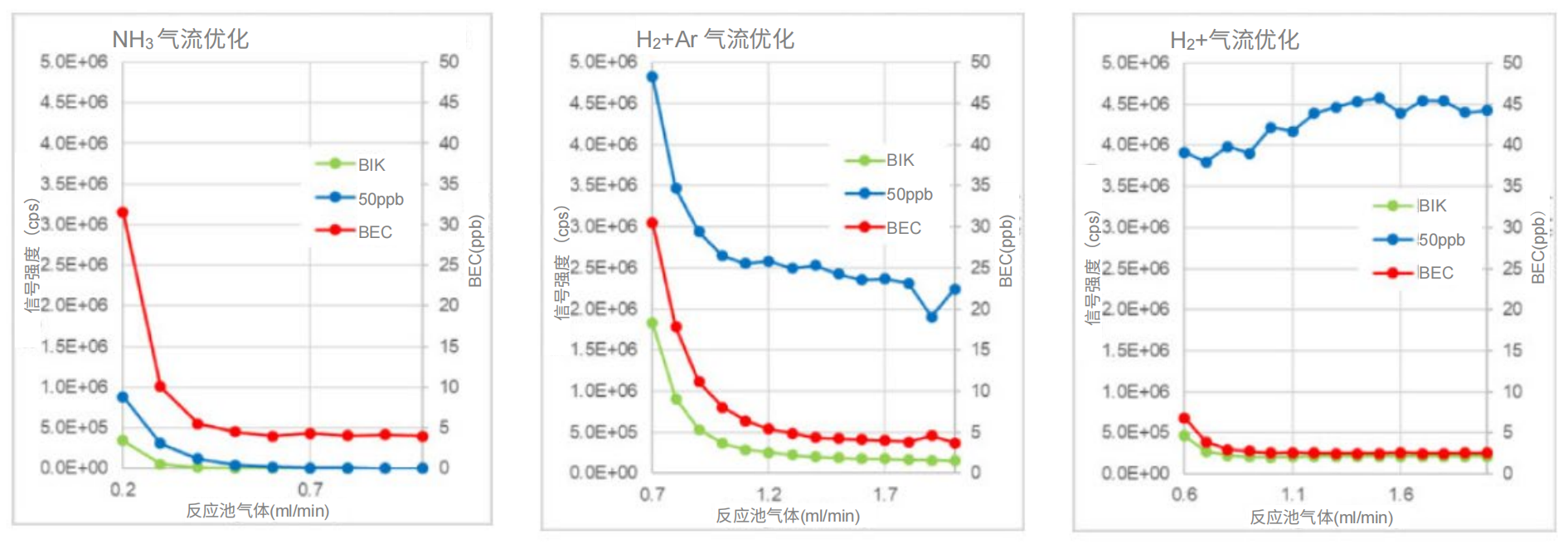

圖1.反應池氣體流速vs信號強度，以及在m/z 28時 NH3、H2+Ar (9:1)和H2的BEC(點擊查看大圖)

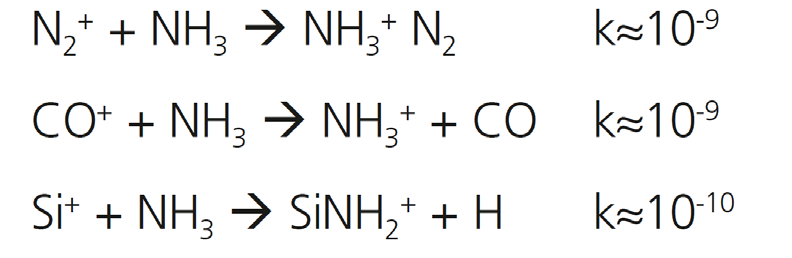

我們可以通過觀察化學反應式來解釋上述結果。4以下是與氨氣的反應：
雖然氨氣與干擾物的反應比Si+快，提高了BEC，但Si+也會與氨氣發生反應，所以強度會降低。
以下是與氫氣的反應：
• 氫氣與干擾物的反應速率與氨氣相同，但因為它不與Si+反應，所以比起氨氣，使用氫氣時Si+的靈敏度更高。因此，氫氣是一種更有效的反應氣體。
• H2/Ar混合物氣體的效果不如純氫氣，是由于Si+和Ar之間的碰撞導致了散射損失，且Ar的物理尺寸比Si+大得多。
在SP-ICP-MS分析中，首先建立Si校準曲線，然后對SiO2納米顆粒樣品進行三次測量。得到的SiO2納米顆粒粒徑柱狀圖如圖2所示，x軸表示粒徑，y軸表示測得顆粒數。該柱狀圖呈對稱式粒徑分布，以49 nm為中心。

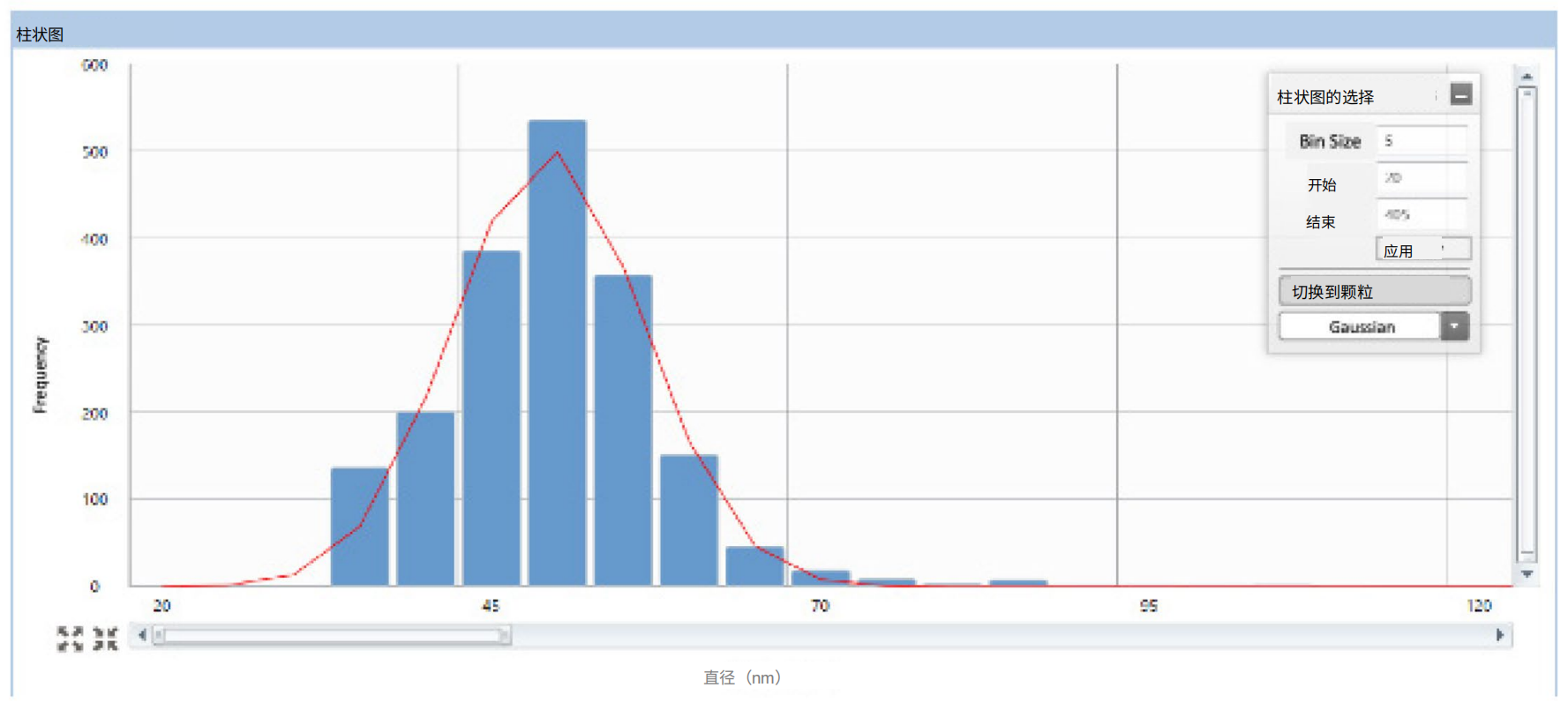

圖2.使用SP-ICP-MS分析50 nm SiO2納米顆粒的粒徑分布柱狀圖(點擊查看大圖)
從表3可以看出，測得粒徑與認證值一致，說明SP-ICP-MS能夠準確測量50 nm SiO2納米顆粒。

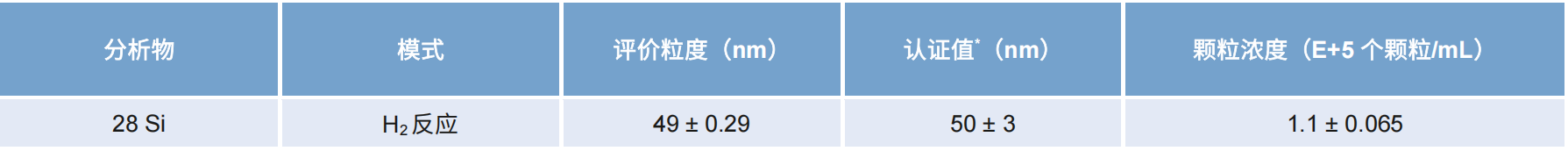

表3.使用SP-ICP-MS分析50 nm SiO2納米顆粒的粒徑和濃度
*通過透射電子顯微鏡檢測得出(點擊查看大圖)
結論
本實驗證明了SP-ICP-MS在反應模式下測量SiO2納米顆粒的能力。在較短的駐留時間(< 100 µs)和反應模式下，NexION 系列 ICP-MS單顆粒分析儀可以在保持分析物強度、降低干擾的同時，準確測量50 nm SiO2納米顆粒。

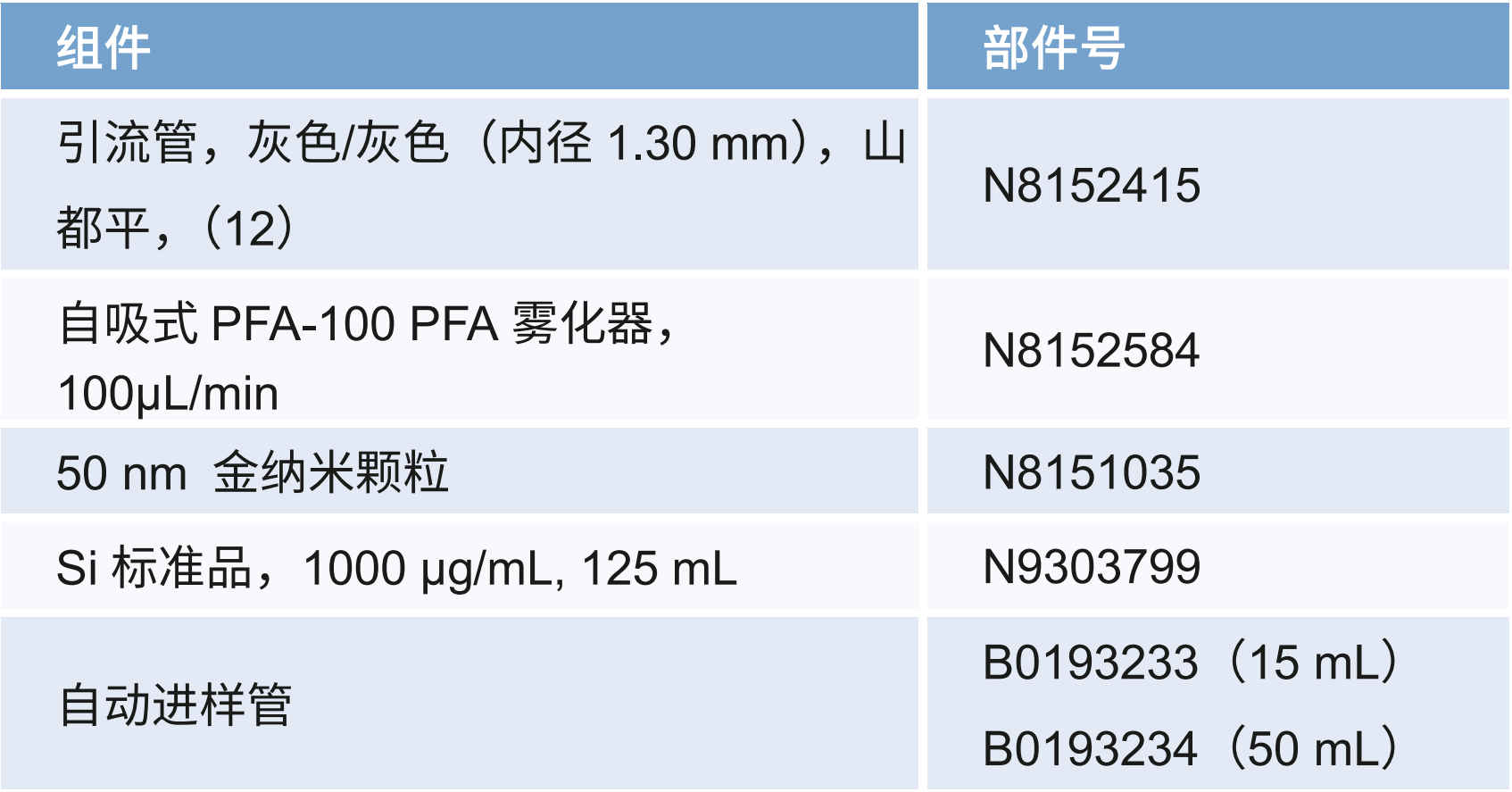

所用耗材
