衛生級換熱器：高效、安全與潔凈的工業熱交換核心設備

一、技術定位與行業價值

衛生級換熱器是專為食品、飲料、制藥、生物工程等高潔凈度需求行業設計的熱交換設備，其核心價值在于高效傳熱、嚴格防污與安全合規。與傳統換熱器相比，其設計需滿足三大核心標準：

材料安全：采用304/316L不銹鋼、鈦合金等耐腐蝕、耐高溫材質，避免金屬離子析出污染產品；

結構潔凈：、易清洗，支持在線蒸汽滅菌（SIP）和就地清洗（CIP），降低微生物滋生風險；

性能穩定：在溫差較小或流體粘度較高工況下，仍能保持高效傳熱，確保工藝溫度精準控制。

以制藥行業為例，藥液與冷卻水的熱交換需同時滿足高效傳熱與無菌環境雙重需求。衛生級換熱器通過多層薄板排列或緊湊管束設計，使流體產生湍流，傳熱系數較傳統設備提升30%—50%，同時表面粗糙度≤0.5μm，防止藥液殘留，確保批次間無交叉污染。

二、核心類型與技術特性

板式換熱器：緊湊高效，靈活適配

結構優勢：由多層不銹鋼薄板疊加而成，通過橡膠密封墊分隔流體，傳熱面積大、體積小，熱回收效率可達95%以上。

應用場景：牛奶巴氏殺菌、果汁濃縮、啤酒釀造等低溫熱交換工藝。例如，某乳制品企業采用板式換熱器，將牛奶從72℃快速冷卻至4℃，熱回收率提升20%，能耗降低15%。

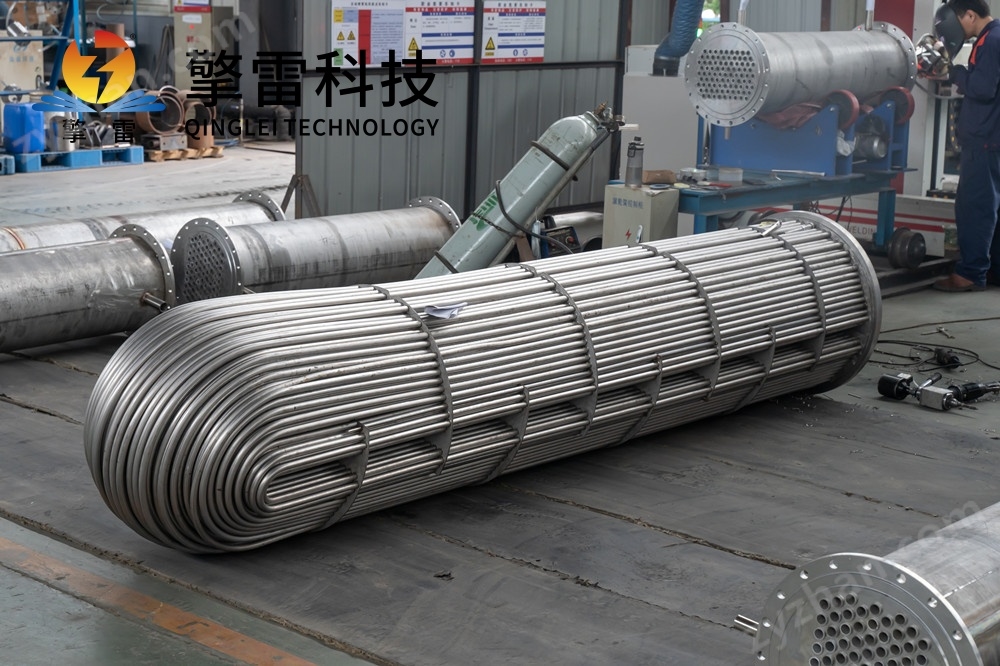

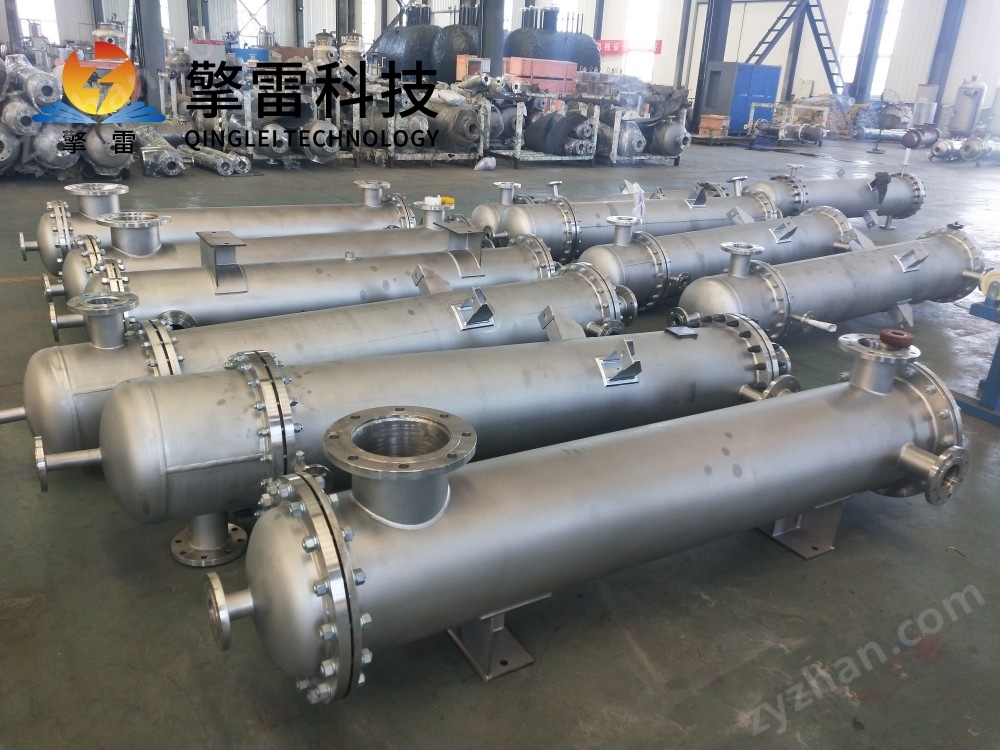

管式換熱器：耐壓耐腐，高溫工況

結構優勢：采用雙管板設計，內管板與換熱管焊接，外管板與殼體連接，中間隔離腔用于檢漏，防止管程與殼程介質混合。

應用場景：制藥用水系統、高粘度流體加熱。例如，某疫苗生產企業采用316L不銹鋼雙管板換熱器，將注射用水從25℃加熱至121℃，并維持30分鐘滅菌，設備壽命超10年。

毛細管換熱器：微通道傳熱，精準控溫

結構優勢：由數萬根直徑0.5—2mm的毛細管組成，傳熱面積密度達5000m²/m³，適用于微流量、高精度溫控場景。

應用場景：生物反應器溫度控制、實驗室精密蒸餾。例如，某單克隆抗體生產企業采用毛細管換熱器，將反應液溫度波動控制在±0.1℃以內，產品純度提升5%。

三、行業應用與效益分析

食品飲料行業：品質與效率的雙重提升

案例：某啤酒廠采用衛生級板式換熱器，將麥芽汁從100℃冷卻至8℃，同時預熱釀造用水至75℃，熱回收率達85%，年節約蒸汽成本200萬元。

效益：精準控溫保障啤酒風味穩定性，CIP清洗周期縮短至每周1次，生產線利用率提升15%。

制藥行業：合規性與產能的協同優化

案例：某化藥企業采用雙管板換熱器，將API合成反應液從150℃冷卻至20℃，并集成在線pH監測與自動排液系統，符合FDA 21 CFR Part 11要求，產品合格率提升至99.9%。

效益：避免交叉污染風險，減少批次隔離與返工成本，年節約質量管控費用500萬元。

生物工程行業：高潔凈度與靈活性的平衡

案例：某細胞治療企業采用毛細管換熱器，將培養基溫度從4℃升至37℃，并集成無菌過濾模塊，支持小批量、多批次生產模式，設備占地面積僅0.5m²。

效益：滿足GMP無塵車間要求，換熱效率較傳統罐體加熱提升3倍，研發周期縮短40%。

四、技術趨勢與未來展望

材料創新：

石墨烯涂層：在不銹鋼表面沉積石墨烯薄膜，導熱系數提升至3000W/(m·K)，抗腐蝕性能增強5倍，適用于強酸、強堿工況。

陶瓷復合管：開發氧化鋁-碳化硅復合陶瓷管，耐溫達1000℃，適用于超臨界流體換熱，拓展新能源領域應用。

結構優化：

3D打印流道：采用金屬增材制造技術，構建仿生樹狀分形流道，傳熱效率較傳統設計提升40%，壓降降低25%。

智能檢漏系統：集成光纖傳感器，實時監測雙管板隔離腔壓力變化，泄漏檢測靈敏度達0.01bar，響應時間＜1秒。

系統集成：

“熱-電-冷”聯供：與余熱發電裝置、吸收式制冷機耦合，實現能源梯級利用。例如，某化工園區采用該系統，綜合能源利用率突破85%，碳排放減少30%。

數字孿生運維：構建設備三維模型，集成溫度場、流場數據，預測剩余壽命，優化清洗周期。某企業應用后，非計劃停機減少60%，維護成本降低40%。
