管式熱交換器：工業熱傳遞的關鍵角色

摘要： 本文深入探討了管式熱交換器，闡述了其在工業領域的重要性。詳細介紹了管式熱交換器的類型、結構特點與工作原理，分析其在不同行業的應用優勢與面臨的挑戰。同時，針對其設計、選型、維護保養等方面提出實用策略，并對其未來發展趨勢進行展望，旨在為管式熱交換器的合理應用與發展提供全面的參考。

一、引言

在工業生產中，熱傳遞是一個普遍存在且至關重要的過程，它涉及到能源的合理利用、產品質量的控制以及生產工藝的穩定運行。管式熱交換器作為一種高效、可靠的熱傳遞設備，廣泛應用于石油、化工、電力、食品、制藥等眾多行業。它通過將熱量從一種流體傳遞到另一種流體，實現了能量的轉換和利用，對于提高工業生產的效率和降低能源消耗具有重要意義。

二、管式熱交換器的類型與結構特點

2.1 固定管板式熱交換器

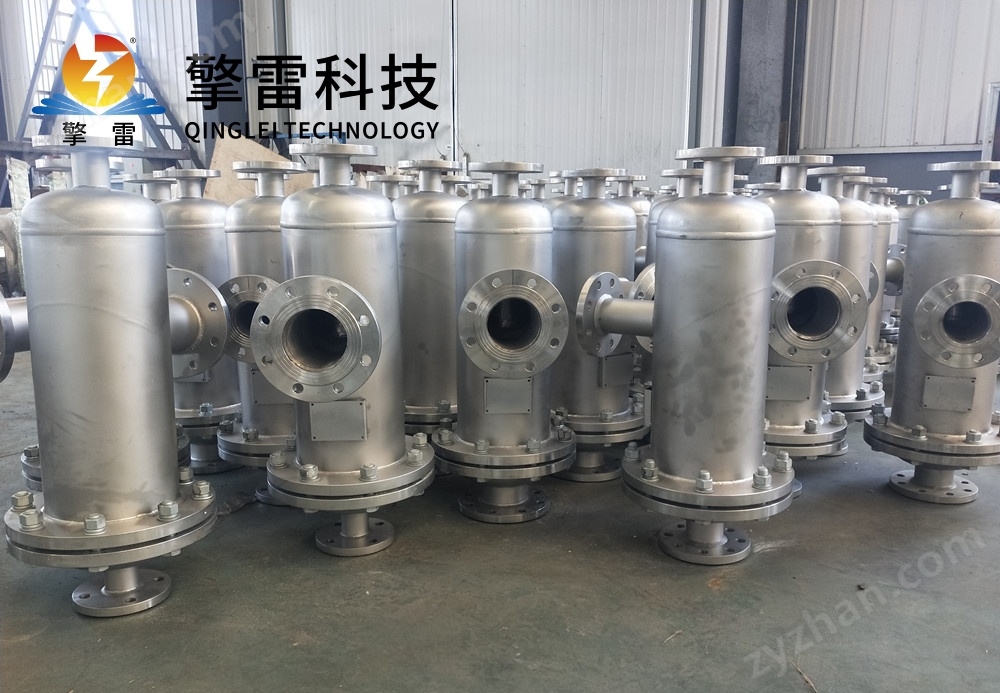

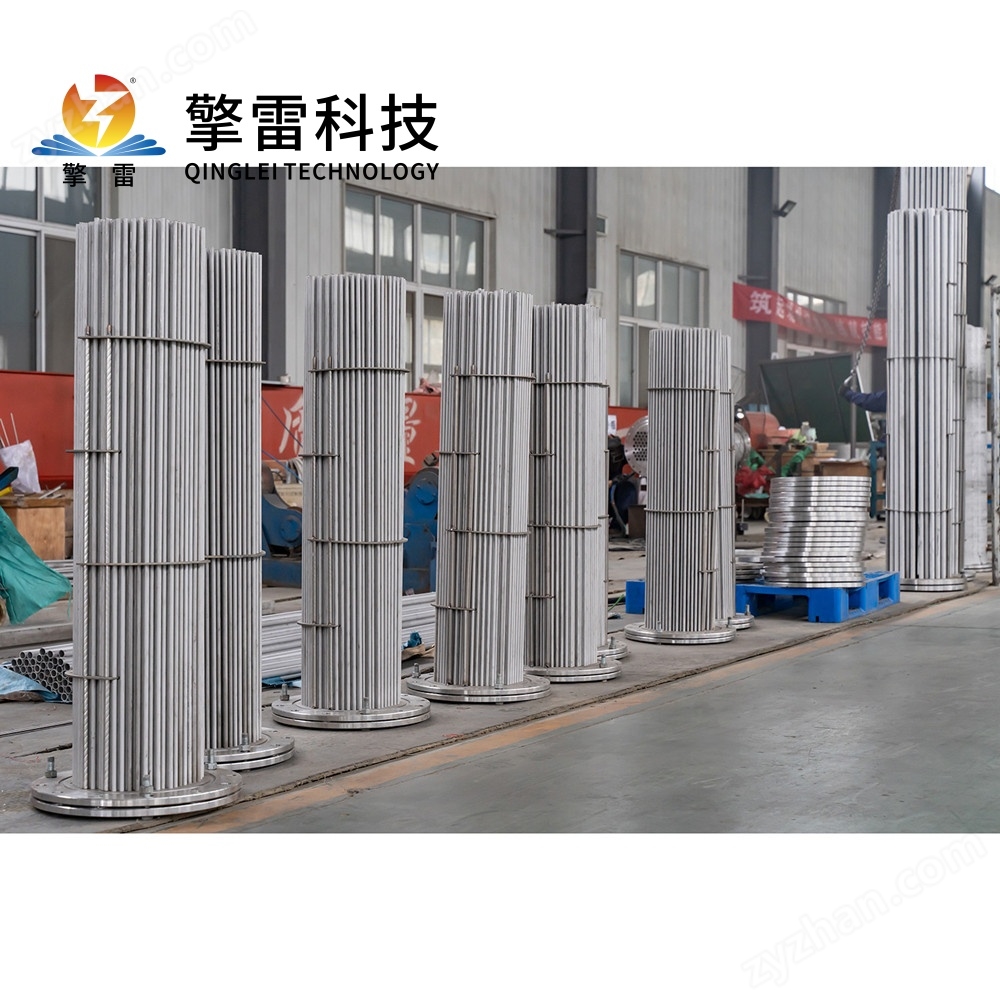

結構：主要由管束、管板、殼體、封頭等部件構成。管束由多根換熱管組成，兩端固定在管板上，管板與殼體通過焊接或法蘭連接，形成封閉的殼程空間。封頭則與管板相連，構成管程流體通道。

特點：結構簡單、緊湊，制造成本較低；管程清洗方便，可通過拆卸封頭進行內部清理；但殼程清洗困難，當管束與殼體的溫差較大時，會產生較大的熱應力，可能導致設備損壞，通常需要設置膨脹節來補償熱變形。

2.2 浮頭式熱交換器

結構：包括管束、浮頭、鉤圈、浮頭蓋、殼體、管箱等。管束一端的管板可自由浮動，與浮頭通過鉤圈連接，浮頭蓋則與浮頭相連，形成可拆卸的結構。另一端管板固定在殼體上。

特點：消除了溫差應力，能夠在高溫、高壓條件下穩定運行；管束可以從殼體中抽出，便于清洗殼程和檢修管束；但結構復雜，造價較高，浮頭處的密封要求嚴格，容易出現泄漏問題。

2.3 U型管式熱交換器

結構：由U型管束、管板、殼體、封頭等組成。管束由多根U型管構成，管子的兩端固定在同一塊管板上，形成管程流體通道。殼體則包圍著管束，構成殼程流體通道。

特點：結構簡單，只有一塊管板，密封面少，泄漏風險低；管束可以自由膨脹，不會產生溫差應力；但管內清洗困難，U型管的彎曲部分容易積存污垢，且管子的更換不太方便。

2.4 填料函式熱交換器

結構：其特點是管束一端可自由伸縮，通過填料函來實現密封。主要由管束、填料函、殼體、管箱等部件組成。

特點：結構比浮頭式簡單，加工方便，造價較低；但填料函處的密封性能相對較差，適用于低溫、低壓且不易泄漏的場合，如冷卻水系統等。

三、管式熱交換器的工作原理

管式熱交換器的工作原理基于熱傳遞的基本規律，即熱量從高溫流體傳遞到低溫流體。在換熱器中，一種流體在管內流動，稱為管程流體；另一種流體在殼體內流動，稱為殼程流體。兩種流體通過管壁進行熱量交換，其傳熱過程包括三個基本環節：管程流體與管壁之間的對流傳熱、管壁的導熱以及殼程流體與管壁之間的對流傳熱。

根據管程流體和殼程流體的流動方式不同，可分為并流、逆流和錯流。逆流時，兩種流體的溫度變化趨勢相反，平均溫差大，傳熱效果好，因此在工業應用中較為常見。

四、管式熱交換器在不同行業的應用優勢

4.1 石油化工行業

優勢：能夠處理各種腐蝕性、易燃易爆的石油化工介質，通過選擇合適的材料和制造工藝，可滿足高溫、高壓、強腐蝕等惡劣工況的要求。同時，其結構緊湊，占地面積小，便于在石油化工裝置中布置。

應用場景：常用于原油的加熱、冷卻，化工產品的精餾、吸收、冷凝等工藝過程。

4.2 電力行業

優勢：具有較高的傳熱效率和可靠性，能夠保證電站鍋爐給水的加熱和蒸汽的冷凝等關鍵熱交換過程的穩定運行。其大型化的設計可以滿足電力行業大規模生產的需求。

應用場景：主要用于鍋爐給水加熱器、凝汽器等設備。

4.3 食品制藥行業

優勢：材料選擇符合食品和藥品的衛生標準，能夠保證產品的質量和安全性。同時，其結構設計便于清洗和消毒，可防止交叉污染。

應用場景：常用于牛奶的巴氏殺菌、果汁的加熱濃縮、藥品的結晶干燥等工藝過程。

五、管式熱交換器面臨的挑戰

5.1 污垢問題

工業流體中往往含有雜質、顆粒、微生物等，這些物質會在換熱器表面沉積形成污垢，降低傳熱效率，增加流動阻力，甚至導致設備堵塞和腐蝕。污垢的積累還會影響換熱器的正常運行，增加能源消耗和維護成本。

5.2 腐蝕問題

不同的工業介質具有不同的化學性質，許多介質具有腐蝕性，會對換熱器的材料造成腐蝕，縮短設備的使用壽命。腐蝕不僅會導致?lián)Q熱器泄漏，影響生產安全，還會增加設備的更換和維修費用。

5.3 熱應力問題

在換熱器的運行過程中，管束和殼體可能會因溫度變化而產生熱應力。當熱應力過大時，會導致設備變形、開裂，甚至損壞，影響換熱器的安全運行。

六、管式熱交換器的設計選型要點

6.1 確定工藝參數

根據工業生產的具體要求，準確確定換熱器的熱負荷、進出口溫度、壓力降等工藝參數。這些參數是換熱器設計的基礎，直接影響到換熱器的尺寸、結構和性能。

6.2 選擇合適的類型

根據流體的性質、操作條件、清洗要求等因素，綜合考慮各種類型換熱器的優缺點，選擇換熱器類型。例如，對于高溫、高壓且需要經常清洗殼程的工況，浮頭式換熱器可能是較好的選擇；而對于低溫、低壓且對密封要求不高的場合，填料函式換熱器則更為經濟實用。

6.3 材料選擇

根據工業介質的腐蝕性和操作溫度、壓力等條件，選擇耐腐蝕、高強度的材料。常見的換熱器材料有碳鋼、不銹鋼、銅合金、鈦合金等。對于腐蝕性較強的介質，應選擇具有良好耐腐蝕性能的材料，如不銹鋼或鈦合金。

6.4 結構設計優化

合理設計管束的排列方式、管徑、管長、折流板間距等結構參數，優化流體的流動狀態，提高傳熱效率，降低流動阻力。同時，要考慮換熱器的安裝、維護和檢修的便利性，確保設備能夠長期穩定運行。

七、管式熱交換器的維護保養策略

7.1 定期清洗

根據污垢的形成情況和工藝要求，制定合理的清洗周期，采用化學清洗、物理清洗等方法去除換熱器表面的污垢?；瘜W(xué)清洗可以使用酸洗、堿洗等溶液，物理清洗則可采用高壓水沖洗、機械清垢等方法。

7.2 檢查泄漏

定期檢查換熱器的密封部位，如管板、法蘭、填料函等，及時發現并處理泄漏問題?？梢圆捎媚繙y(cè)、壓力試驗等方法進行泄漏檢測，對于輕微的泄漏，可以進行緊固處理；對于嚴重的泄漏，則需要更換密封件或進行修補。

7.3 監測運行參數

安裝溫度、壓力、流量等監測儀表，實時監測換熱器的運行參數。通過分析運行參數的變化，及時發現異常情況并采取相應的措施進行調整和處理，確保換熱器在正常工況下運行。

7.4 防腐維護

對換熱器的表面進行防腐處理，如涂層、鍍層等，定期檢查防腐層的完好情況，及時進行修復和補涂。同時，要注意控制工業介質的腐蝕性，采取適當?shù)姆栏胧?，延長設備的使用壽命。

八、管式熱交換器的未來發展趨勢

8.1 高效節能化

研發新型的管束結構和換熱表面，提高傳熱效率，降低能耗。例如，采用微通道換熱器、螺旋纏繞管式換熱器等新型結構，能夠顯著提高傳熱系數，減少換熱面積，降低設備體積和重量。

8.2 材料創新化

開發具有更高耐腐蝕性、耐高溫性和高強度的新型材料，滿足工業生產對換熱器材料性能的更高要求。例如，新型的復合材料、陶瓷材料等在換熱器領域的應用前景廣闊。

8.3 智能化與自動化

利用物聯網、大數據和人工智能技術，實現換熱器的遠程監控、故障診斷和預測性維護。通過實時監測換熱器的運行狀態，提前發現潛在的問題，及時進行維護和檢修，提高設備的運行可靠性和管理水平。

8.4 緊湊化與模塊化

隨著工業裝置向大型化、集成化方向發展，管式熱交換器將朝著緊湊化、模塊化的方向發展。緊湊化的設計可以減少占地面積，提高空間利用率；模塊化的設計則便于設備的安裝、調試和維護，縮短工程建設周期。

九、結論

管式熱交換器作為工業熱傳遞的關鍵設備，具有廣泛的應用前景和重要的經濟價值。雖然它在應用過程中面臨著污垢、腐蝕、熱應力等挑戰，但通過合理的設計選型和科學的維護保養，可以有效提高其性能和使用壽命。未來，隨著技術的不斷進步，管式熱交換器將朝著高效節能、材料創新、智能化、緊湊化等方向發展，為工業生產的可持續發展提供更有力的支持。
