蒸汽列管冷凝器：工業熱交換的關鍵設備

摘要：本文主要圍繞蒸汽列管冷凝器展開論述。首先介紹了其基本結構和工作原理，接著深入分析了該設備在工業應用中的優勢，如高效傳熱、結構緊湊、適應性強等。同時，探討了其在不同行業的應用場景，并闡述了設備的選型、安裝、維護要點，最后對其未來發展趨勢進行了展望。

一、引言

在眾多工業生產過程中，蒸汽作為一種常用的熱載體，廣泛應用于加熱、蒸發、干燥等環節。而蒸汽在完成熱交換后，需要被有效地冷凝成液體以便回收和再利用，蒸汽列管冷凝器便是實現這一過程的關鍵設備。它能夠?qū)⒄羝臒崃總鬟f給冷卻介質，使蒸汽迅速冷凝，在化工、制藥、食品、電力等眾多行業都有著的地位。

二、蒸汽列管冷凝器的結構與工作原理

2.1 結構組成

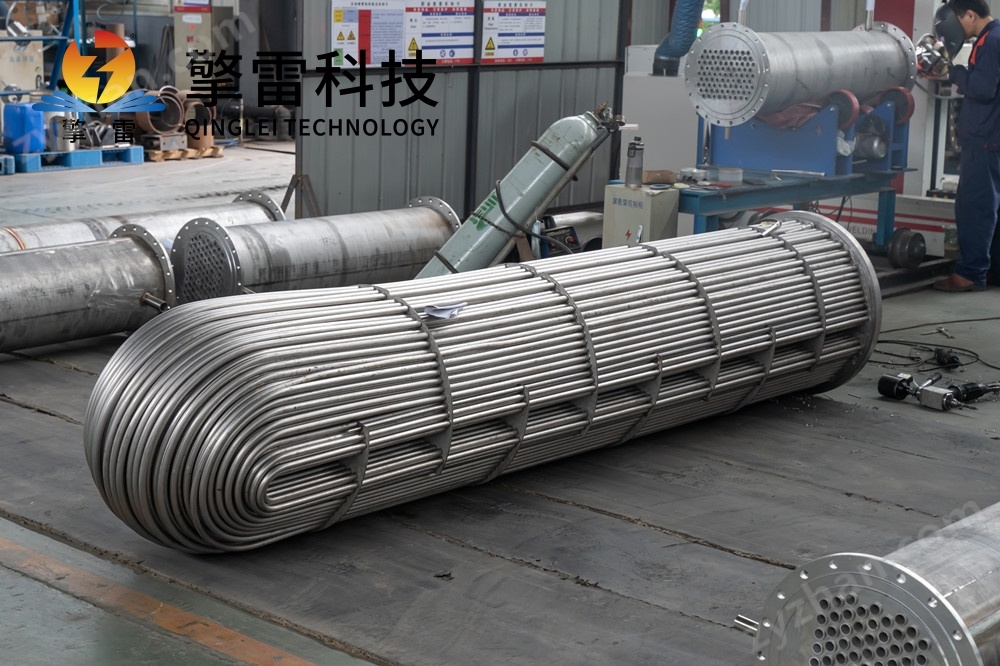

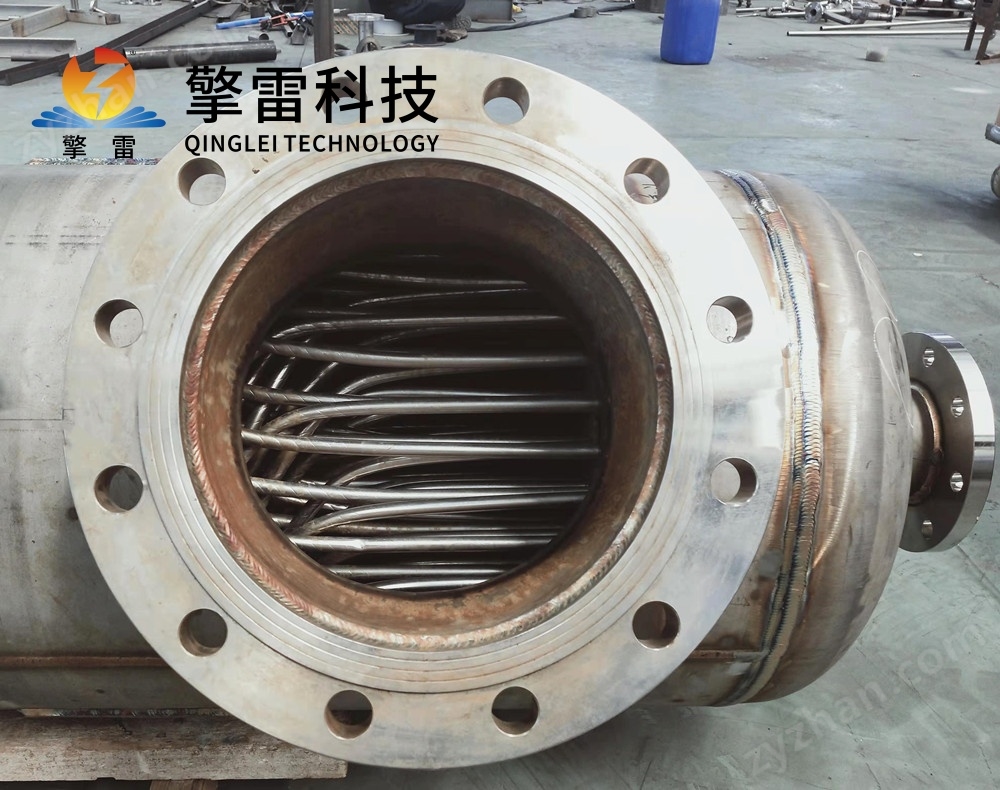

蒸汽列管冷凝器主要由殼體、管束、管板、折流板、封頭等部分構成。殼體是一個承壓容器，用于容納冷卻介質和蒸汽；管束由多根換熱管組成，是蒸汽與冷卻介質進行熱交換的主要場所；管板用于固定管束，并將管束與殼體連接成一個整體；折流板安裝在殼體內，其作用是改變冷卻介質的流動方向，提高傳熱效率；封頭則分別安裝在殼體的兩端，用于密封和方便管束的安裝與檢修。

2.2 工作原理

蒸汽列管冷凝器的工作過程基于熱傳遞原理。冷卻介質（如水、空氣等）通常在管束內流動，而蒸汽則在殼體內流動。蒸汽在殼體內與管束外壁接觸，將熱量傳遞給管內的冷卻介質。隨著熱量的不斷傳遞，蒸汽逐漸冷凝成液體，聚集在殼體底部，通過排液口排出。冷卻介質吸收熱量后溫度升高，從冷凝器的出口流出，可進一步用于其他加熱過程或排放。根據冷卻介質和蒸汽的流動方式不同，可分為順流、逆流和叉流等多種形式，其中逆流形式的傳熱效率相對較高。

三、蒸汽列管冷凝器的優勢

3.1 高效傳熱

列管式結構使得蒸汽與冷卻介質之間有較大的換熱面積，能夠快速實現熱量的傳遞。同時，通過合理設計折流板，可以增強冷卻介質的湍流程度，破壞熱邊界層，進一步提高傳熱系數，從而實現高效的熱交換。

3.2 結構緊湊

在有限的空間內，蒸汽列管冷凝器可以布置大量的換熱管，提供較大的換熱面積，使得設備整體體積相對較小，占地面積少，便于在工業廠房內安裝和布置。

3.3 適應性強

該設備能夠適應不同壓力、溫度和流量的蒸汽及冷卻介質條件。通過選擇合適的材料和調整設備結構參數，可以滿足各種復雜工況下的使用要求，廣泛應用于多種行業。

3.4 操作穩定可靠

蒸汽列管冷凝器的結構簡單，零部件較少，運行過程中不易出現故障。只要按照操作規程進行操作和維護，設備可以長期穩定運行，保證生產的連續性。

3.5 易于維護檢修

當設備出現故障或需要進行清洗時，可以通過拆卸封頭和管板，方便地對管束進行檢查、清洗和更換，維護工作相對簡便，降低了設備的維護成本和停機時間。

四、蒸汽列管冷凝器的應用行業

4.1 化工行業

在化工生產中，許多化學反應需要在特定的溫度條件下進行，蒸汽常被用作加熱介質。反應后的蒸汽需要通過冷凝器冷凝回收，以便循環使用。例如，在蒸餾、蒸發、干燥等工藝過程中，蒸汽列管冷凝器能夠有效地將蒸汽冷凝，提高能源利用效率，降低生產成本。

4.2 制藥行業

制藥生產對環境衛生和產品質量要求。蒸汽列管冷凝器可用于制藥設備的加熱和冷卻系統，確保生產過程中的溫度控制精確。同時，其密封性能好，能夠防止外界雜質污染藥品，保證藥品的質量和安全性。

4.3 食品行業

在食品加工過程中，蒸汽常用于加熱、殺菌、蒸煮等環節。蒸汽列管冷凝器可以將使用后的蒸汽冷凝成水，經過處理后可再次用于食品生產，實現水資源的循環利用。此外，該設備還可用于食品冷藏系統的冷凝，保證食品的新鮮度和品質。

4.4 電力行業

在火力發電廠中，蒸汽輪機排出的乏汽需要通過冷凝器冷凝成水，再經加熱后重新進入鍋爐循環使用。蒸汽列管冷凝器作為汽輪機冷凝系統的重要組成部分，其性能直接影響著發電廠的熱效率和運行成本。

五、蒸汽列管冷凝器的選型與安裝

5.1 選型要點

確定工藝參數：根據生產過程中蒸汽的壓力、溫度、流量以及冷卻介質的性質和流量等參數，選擇合適規格的冷凝器。確保設備能夠滿足生產工藝的要求，同時避免設備選型過大或過小造成的浪費或性能不足。

考慮傳熱效率：根據所需的傳熱量和傳熱溫差，計算所需的換熱面積，選擇具有合適換熱面積和傳熱系數的冷凝器。同時，要考慮設備的傳熱效率隨使用時間的變化情況，預留一定的余量。

材質選擇：根據蒸汽和冷卻介質的腐蝕性，選擇合適的材質制作冷凝器。常見的材質有碳鋼、不銹鋼、銅合金等。對于腐蝕性較強的介質，應選擇耐腐蝕性能好的材質，以延長設備的使用壽命。

結構形式：根據安裝空間和使用要求，選擇合適的結構形式，如立式或臥式。立式冷凝器占地面積小，但清洗和維護相對不便；臥式冷凝器則相反。

5.2 安裝要求

基礎施工：冷凝器應安裝在堅固、平整的基礎上，確保設備運行時的穩定性?；A(chǔ)的尺寸和強度應根據設備的重量和運行參數進行設計。

設備就位：使用合適的起重設備將冷凝器吊裝到基礎上，并調整設備的水平度和垂直度，使其符合安裝要求。

管道連接：連接蒸汽管道和冷卻介質管道時，應確保管道的密封性，避免泄漏。同時，要合理設置管道的坡度和支撐，防止管道變形和積水。

電氣連接：如果冷凝器配備有電氣控制系統，應按照電氣圖紙進行正確的電氣連接，并進行調試和檢測，確保電氣設備的正常運行。

六、蒸汽列管冷凝器的維護與保養

6.1 日常維護

定期檢查：每天檢查設備的運行參數，如蒸汽壓力、溫度、冷卻介質流量等，確保設備在正常工況下運行。同時，檢查設備是否有泄漏、異常振動和噪音等情況，及時發現并處理問題。

清洗管束：根據冷卻介質的性質和使用情況，定期對管束進行清洗，去除管內的污垢和雜質，保證傳熱效率。清洗方法可采用化學清洗或物理清洗，具體方法應根據污垢的性質和設備的要求選擇。

檢查密封件：定期檢查設備的密封件，如管板密封、封頭密封等，如有損壞或老化應及時更換，防止泄漏。

6.2 長期停用維護

排空介質：長期停用前，應將設備內的蒸汽和冷卻介質排空，防止設備內部生銹和腐蝕。

干燥處理：對設備進行干燥處理，可采用通風干燥或充入干燥空氣等方法，去除設備內部的水分。

防護措施：在設備表面涂覆防銹漆或采取其他防護措施，防止設備在停用期間受到外界環境的侵蝕。

七、蒸汽列管冷凝器的未來發展趨勢

7.1 高效節能化

隨著能源問題的日益突出，提高蒸汽列管冷凝器的傳熱效率，降低能源消耗將成為未來發展的重要方向。研發新型的高效換熱管、優化設備結構、采用先進的強化傳熱技術等將是實現高效節能的關鍵。

7.2 智能化控制

結合物聯網、大數據和人工智能等技術，實現蒸汽列管冷凝器的智能化控制。通過安裝傳感器實時監測設備的運行參數，自動調整設備的運行狀態，實現的熱交換效果和的能耗。同時，智能化控制系統還可以實現遠程監控和故障診斷，提高設備的運行可靠性和維護效率。

7.3 綠色環保化

在設備的設計和制造過程中，更加注重環保要求。采用環保型材料，減少設備在生產和使用過程中對環境的污染。同時，優化設備的冷卻介質循環系統，提高水資源的利用效率，實現綠色生產。

八、結論

蒸汽列管冷凝器作為工業熱交換的關鍵設備，憑借其高效傳熱、結構緊湊、適應性強等優勢，在化工、制藥、食品、電力等眾多行業得到了廣泛應用。通過合理的選型、正確的安裝和科學的維護保養，可以確保設備的長期穩定運行，提高生產效率，降低生產成本。隨著科技的不斷進步，蒸汽列管冷凝器將朝著高效節能、智能化控制和綠色環保的方向發展，為工業生產的可持續發展做出更大的貢獻。
