一、技術原理與結構特性

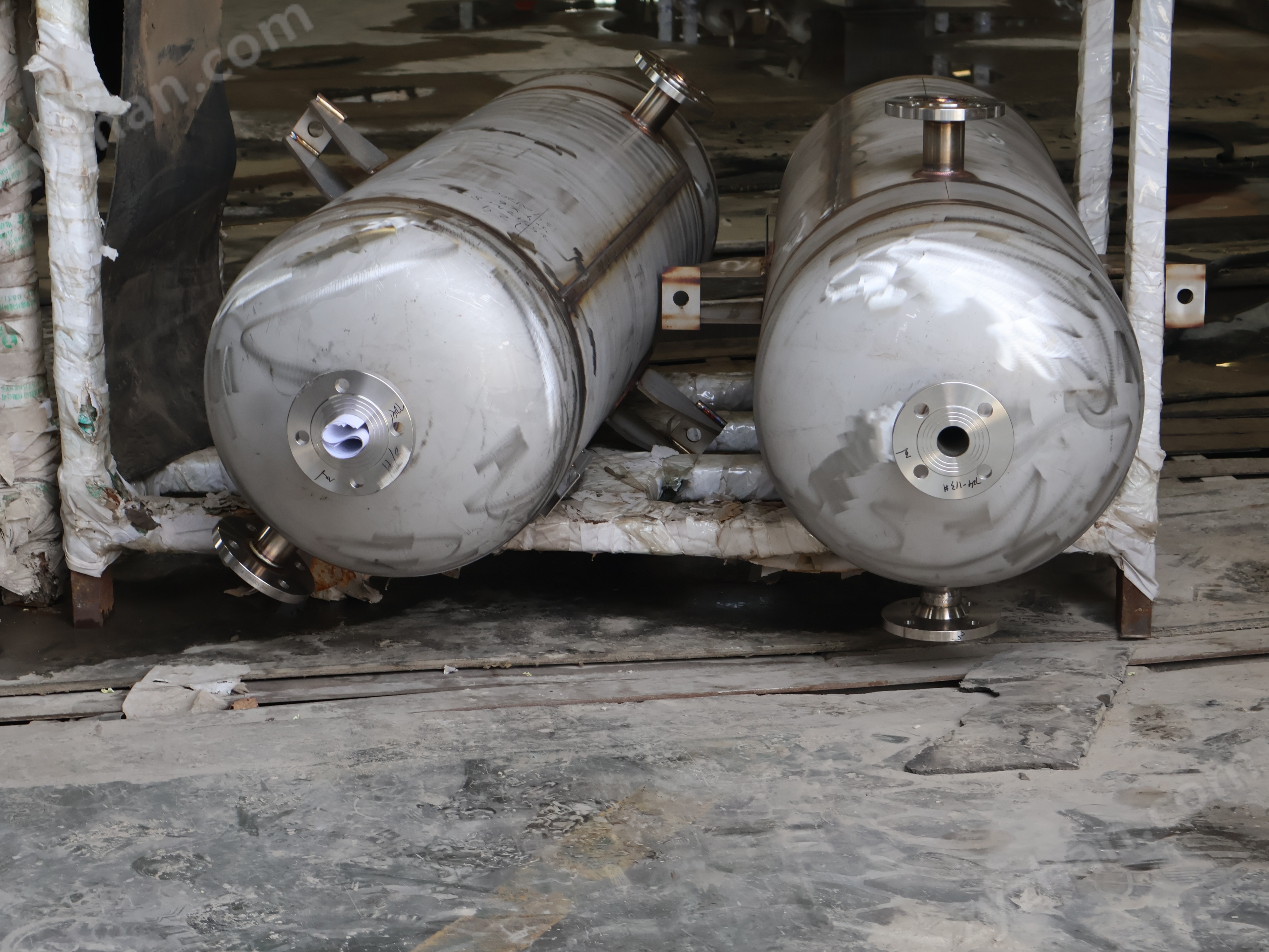

甲苯列管換熱設備以列管式換熱器為核心結構，通過管束與殼體的組合實現高效熱交換。其核心部件包括：

殼體：采用碳鋼或不銹鋼制造，承受內部壓力并支撐管束，設計需滿足高溫高壓工況需求。

管束：由多根平行排列的換熱管組成，常用304或316不銹鋼材質，管束排列方式（如正三角形、正方形）直接影響傳熱效率與流體阻力。例如，正三角形排列可增加單位體積換熱面積，但流體阻力較高。

管板：固定換熱管兩端，與殼體通過焊接或脹接連接，確保密封性以防止甲苯泄漏。

封頭：位于殼體兩端，用于控制和分配流體流向，設計需便于拆卸以清洗和檢修管束。

折流板：設置于殼程內，通過弓形或圓缺形結構引導流體多次改變方向，增加湍流程度，提升傳熱效率。實驗數據顯示，折流板可使殼程流體流速提高30%，傳熱系數提升20%。

其傳熱方式基于熱傳導與對流傳熱：

熱傳導：熱量通過管壁材料（如不銹鋼）從高溫甲苯傳遞至管外流體。

對流傳熱：流體因溫度差異產生流動，加速熱量傳遞。例如，甲苯在管內流動時，管壁溫度與流體溫度差引發強制對流，顯著提高換熱效率。

二、性能優勢：適應復雜工況的核心能力

高效傳熱與節能

管束提供充足換熱面積，折流板強化湍流效應，使傳熱效率較傳統設備提升40%-60%。在甲苯蒸餾工藝中，某煉油廠采用該設備后，年節能達1200噸標準煤，熱回收率提高25%。

結構適應性與可靠性

固定管板式：結構簡單、成本低，適用于溫差較?。é<50℃）、介質不易結垢的工況，如甲苯冷卻過程。

浮頭式：一端管板可浮動，適應溫差大（ΔT>100℃）、壓力高的場景，如甲苯與高溫蒸汽換熱，同時便于清洗管束。

U型管式：每根換熱管呈U形，允許自由伸縮，適用于高溫高壓條件（如甲苯蒸餾），且無小浮頭泄漏風險。

耐腐蝕與長壽命

針對甲苯的弱腐蝕性，選用316L不銹鋼或鈦合金材質，年腐蝕速率<0.01mm。某氯堿企業電解槽冷卻系統中，設備壽命從3年延長至8年，壓降僅為傳統設備的1/3。

操作彈性與維護便捷性

設備可根據生產需求靈活調整流體流量、溫度和壓力。例如，在生產負荷波動時，通過調節進出口閥門即可精準控制換熱效果。部分設計支持快速拆卸管束，清洗維護時間縮短60%。

三、應用場景：覆蓋甲苯全產業鏈核心環節

石油化工領域

原油處理：用于高黏度重油加熱，雙螺旋結構提升傳熱效率60%，降低能耗22%。

催化裂化：回收高溫?zé)煔庥酂?，某煉油廠案例顯示年減排SO? 15%，風機功耗降低18%。

甲苯蒸餾：U型管式設備支持高溫（>400℃）蒸餾工藝，無泄漏風險，產品純度達99.8%。

制藥與生物產業

反應釜控溫：精準調節乙二醇/對苯二甲酸等介質的換熱，提升聚酯生產能效。例如，某藥企采用浮頭式設備后，反應溫度波動<±1℃，產品合格率提升15%。

無菌介質換熱：符合FDA衛生標準，用于抗生素生產中的冷卻工藝，避免微生物污染。

食品加工領域

牛奶巴氏殺菌：結構緊湊、換熱效率高，保障產品安全與品質，年節能量相當于減少100噸標準煤。

果汁濃縮：通過優化折流板間距，降低果汁黏度對傳熱的影響，濃縮效率提升30%。

四、技術挑戰與優化策略

熱應力管理

固定管板式設備在溫差較大時易因熱應力損壞，需設置補償圈或膨脹節。例如，某化工廠通過增加膨脹節，使設備適應ΔT=120℃的工況，壽命延長至10年。

防結垢與清洗

甲苯中雜質可能導致管束結垢，需定期清洗。采用高壓水槍或?qū)Ｓ们逑磩Y(jié)合可拆卸管束設計，清洗周期可延長至12—18個月。

材料成本優化

碳化硅等新型材料雖提升性能，但成本較高。通過規?；a(chǎn)與設計改進，某廠商將綜合成本降低10%-15%，市場競爭力顯著增強。

五、未來趨勢：智能化與綠色化并行

材料升級

研發耐氫脆、耐氨腐蝕材料體系，支持綠氫制備與氨燃料動力系統。例如，碳化硅-石墨烯復合涂層導熱系數突破300 W/(m·K)，抗熱震性提升300%。

結構優化

開發耐熔融鹽（700℃）、超臨界CO?特種熱交換器，拓展應用至第四代核電及氫能儲能領域。仿生螺旋流道設計模仿海洋貝類結構，使比表面積提升至800㎡/m3。

智能化集成

AI算法優化運行參數自動調節，能效提升8%-12%。例如，通過CFD模擬優化螺旋角度，某企業設計周期縮短50%，傳熱效率提高18%。
