蒸汽列管換熱設備：工業熱能轉換的核心引擎

引言

蒸汽列管換熱設備作為工業領域?qū)崿F(xiàn)蒸汽與介質高效熱交換的核心裝備，憑借其經典的結構設計、廣泛的適應性及換熱性能，在電力、化工、食品、冶金等關鍵行業中發揮著不可替代的作用。本文從設備原理、結構特性、性能優勢、應用場景及發展趨勢等維度展開分析，揭示其推動工業綠色轉型的技術價值。

一、設備原理：汽水相變的熱力學平衡

蒸汽列管換熱設備基于汽水相變的熱力學平衡原理運行，核心過程分為三個階段：

蒸汽冷凝：高溫蒸汽進入殼程或管程，在換熱管表面釋放潛熱，逐漸冷凝為液態。冷凝液在重力或離心力作用下沿管壁流動，形成液膜。例如，在電廠鍋爐系統中，設備可將540℃高壓蒸汽冷凝為水，同時將給水加熱至280℃，熱效率達90%以上。

水加熱：低溫水在另一側（管程或殼程）逆向流動，吸收蒸汽冷凝釋放的熱量，溫度升高至設定值。通過逆流設計，冷熱流體進出方向相反，平均傳熱溫差顯著提升，換熱效率提高。

熱補償機制：通過管板與殼體的彈性連接或U型管設計，消除熱脹冷縮引起的熱應力，確保設備長期穩定運行。例如，在火箭發動機測試中，設備可承受1500℃高溫氫氣沖擊，性能穩定無衰減。

二、結構特性：模塊化設計與材料科學的融合

1. 經典結構組成

設備由殼體、管束、管板、折流板及封頭等部件構成：

殼體：采用高強度、耐腐蝕的金屬材料（如碳鋼、不銹鋼），為換熱過程提供穩定環境，并承受一定壓力。

管束：由多根換熱管平行排列而成，是熱量傳遞的核心部件。換熱管一般采用導熱性能良好的金屬材質（如銅、鋁或不銹鋼），部分設備采用石墨烯涂層管，導熱性能提升15%-20%，抗結垢性能增強50%。

管板：用于支撐和固定換熱管，確保管束在殼體內的穩定性。管板與殼體之間通過焊接或脹接等方式連接，形成良好的密封結構，防止介質泄漏。

折流板：設置在殼程內，引導流體多次改變方向，增加湍流程度，從而提高傳熱效率。例如，螺旋流場設計使總傳熱系數提升2-3倍，單位體積換熱能力達傳統設備的3倍以上。

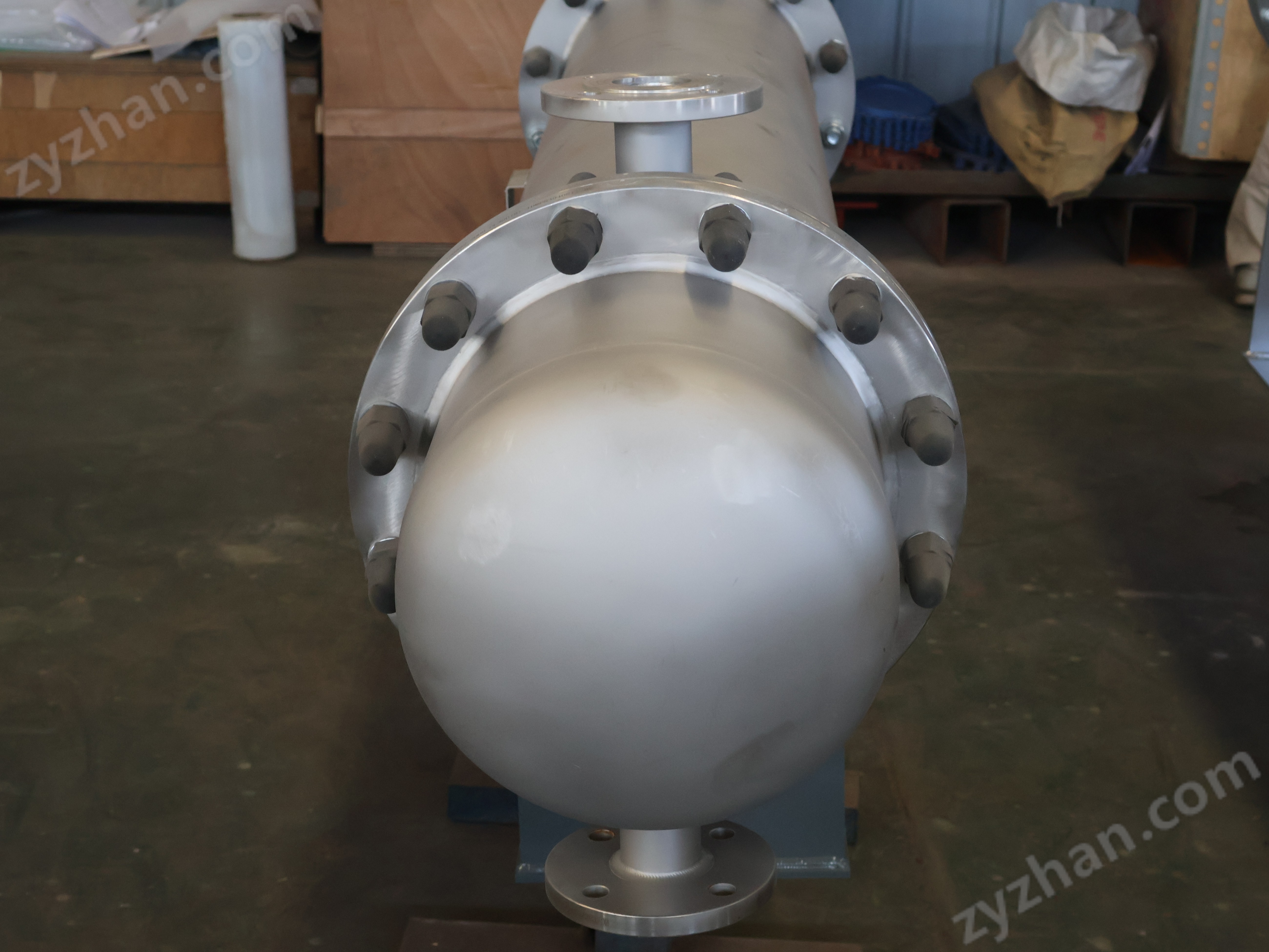

封頭：位于殼體兩端，采用可拆卸設計，便于設備的安裝、維護和檢修，方便對換熱管進行清洗和更換。

2. 材料創新突破

高溫材料：碳化硅復合管束耐溫達800℃，在急冷急熱工況下無熱應力開裂；陶瓷基復合材料耐溫達2000℃，抗熱震性能提升3倍，適用于超高溫工況。

耐腐蝕材料：鈦合金設備在海水淡化領域連續運行無腐蝕，壽命是316L不銹鋼的2倍；雙相不銹鋼在特定環境中具有優異的耐點蝕性能，壽命顯著延長。

輕量化材料：碳纖維纏繞技術使設備耐壓能力提升至15MPa，滿足高壓蒸汽或?qū)嵊凸r。

3. 結構優化方向

微通道設計：通道尺寸縮小至0.5mm，換熱系數突破20000W/(m2·℃)，較傳統設備提升5倍。

3D打印技術：制造復雜流道結構，比表面積提升至500㎡/m3，換熱效率翻倍。

仿生換熱表面：模仿鯊魚皮結構，減少流體阻力，壓降降低20%。

三、性能優勢：多維技術突破重塑能效標準

1. 高效換熱能力

總傳熱系數提升：通過優化管束設計和折流板布局，增強流體湍流程度。例如，在鹽酸生產中，螺紋管列管式蒸汽換熱裝置實現鹽酸的高效冷凝，年節約冷卻水用量達30萬噸。

冷凝效率優化：采用螺紋管技術可使冷凝效率提升，能耗降低。在電力行業中，設備使機組熱耗率下降，年增發電量顯著。

溫升控制精準：在相同換熱面積下，蒸汽冷凝效率達98%，水加熱溫升可達80℃，滿足高精度工藝需求。

2. 結構緊湊與可靠性

占地面積減少：相同換熱能力下，設備占地面積減少40%-60%，尤其適用于空間受限場景。垂直安裝設計使設備高度降低30%，便于與現有工藝管道對接。

耐壓耐溫范圍廣：設備可承受溫度跨度大，壓力范圍覆蓋真空至高壓。在石油煉化中，設備成功處理高溫合成氣，年處理量突破，系統熱效率提升。

長期穩定運行：采用耐腐蝕材料制成的換熱管和殼體，能夠在惡劣的工業環境中長期穩定運行，同時能夠承受高溫高壓蒸汽的沖擊，確保設備的安全性和可靠性。

3. 維護便捷性與智能化

模塊化設計：模塊化管束系統與可拆式結構結合，設備體積縮減，安裝空間節省。單管束更換技術減少停機時間，設備利用率提升。

智能控制升級：內置物聯網傳感器，實現遠程監控與預測性維護，故障預警準確率>95%。結合AI算法，可實時優化流體分配，能效比提升12%；故障診斷準確率≥95%，維護響應時間縮短70%。

抗結垢性能提升：表面涂覆石墨烯涂層，抗結垢性能提升50%，清洗周期延長至傳統設備的3倍。

四、應用場景：跨行業的熱能轉換樞紐

1. 電力行業

鍋爐給水加熱：在火電廠中，將高壓蒸汽冷凝釋放的熱量用于加熱鍋爐給水，提升熱效率。例如，某電廠鍋爐系統采用列管式蒸汽換熱器，熱效率達90%以上，顯著提升鍋爐整體能效。

汽輪機排汽冷凝：將汽輪機排汽冷凝為水，回收工質，維持真空度。在核電站中，列管式換熱器用于冷卻核反應堆產生的熱量，保障核設施的安全穩定運行。

2. 化工與冶金

反應控溫：在煉油、化工過程中，設備用于反應物料加熱、反應產物冷卻及蒸汽冷凝，保障生產穩定性與安全性。例如，在PTA裝置氧化反應器冷卻系統中，設備使反應溫度波動降低，產品優等品率提升。

余熱回收：在高溫熔煉與冷卻過程中，實現熱量回收與工藝優化。例如，在合成氨裝置中，回收反應余熱，預熱原料氣，系統能效提升15%。

3. 區域供熱與制冷

集中供暖：作為城市熱網核心，單臺設備可承擔5萬平方米供暖負荷。在集中供暖系統中，將蒸汽熱能轉換為熱水，輸送至用戶端。

工業制冷：作為吸收式制冷機的發生器，提供冷量。例如，在LNG接收站中，設備高度降低至傳統設備的60%，節省土地成本超千萬元。

4. 食品加工與制藥

食品殺菌與濃縮：在牛奶巴氏殺菌中，符合HACCP標準，保障產品質量。例如，某啤酒廠采用管殼式換熱器實現麥芽汁快速冷卻，殺菌效率提升25%。

藥品生產控溫：在抗生素生產中，精確控溫，滿足GMP要求。例如，在單克隆抗體生產中，設備實現培養基的精準控溫，產品純度達標。

5. 新能源與環保

氫能儲能：在氫能源儲能中，用于氣體的壓縮與液化，系統能效比提升。鈦合金換熱器耐氫脆測試，保障氫氣純化安全。

地?zé)崂茫禾幚砀邷氐責崃黧w，設備耐溫達350℃，壽命超20年。

煙氣脫硫：回收余熱助力碳減排，合成氨裝置系統能效提升15%。

五、發展趨勢：綠色化與智能化融合

1. 材料革命

超高溫材料：陶瓷基復合材料耐溫達2000℃，適用于氫能源領域。

自修復材料：形狀記憶合金利用相變特性實現熱應力自修復，設備壽命延長。

綠色材料：設備采用生物基復合材料，回收率≥95%，碳排放降低60%。

2. 結構創新

定制化流道：3D打印技術制造復雜流道結構，比表面積提升至500㎡/m3。

可重構模塊：通過快速連接裝置實現流道重組，適應多工況切換。

微通道革命：通道尺寸縮小至0.5mm，換熱系數突破20000W/(m2·℃)。

3. 智能升級

數字孿生系統：構建設備三維模型，實時映射運行狀態，預測剩余壽命，優化清洗周期。

AI自適應調節：監測16個關鍵點溫差，自動優化流體分配，綜合能效提升12%-15%。

物聯網監控：內置傳感器實時采集溫度、壓力、流量數據，故障預警準確率>95%。

4. 綠色低碳

設計：廢水、廢氣處理成本趨近于零，助力碳中和目標。

余熱深度回收：構建余熱回收系統，熱效率提升25%，年節約標煤1200噸。

全生命周期管理：鈦材設備退役后，通過酸洗-再生工藝，材料回收率達90%，降低全生命周期成本。

結論

蒸汽列管換熱設備以汽水相變的熱力學平衡為核心，通過材料創新、結構優化與智能控制，重新定義了工業熱能轉換的技術標準。從電廠鍋爐到新能源開發，從化工生產到食品加工，其性能優勢正推動工業流程向綠色、高效轉型。未來，隨著材料科學與數字技術的深度融合，列管換熱設備將持續突破性能邊界，為全球工業低碳化進程注入新動能。
