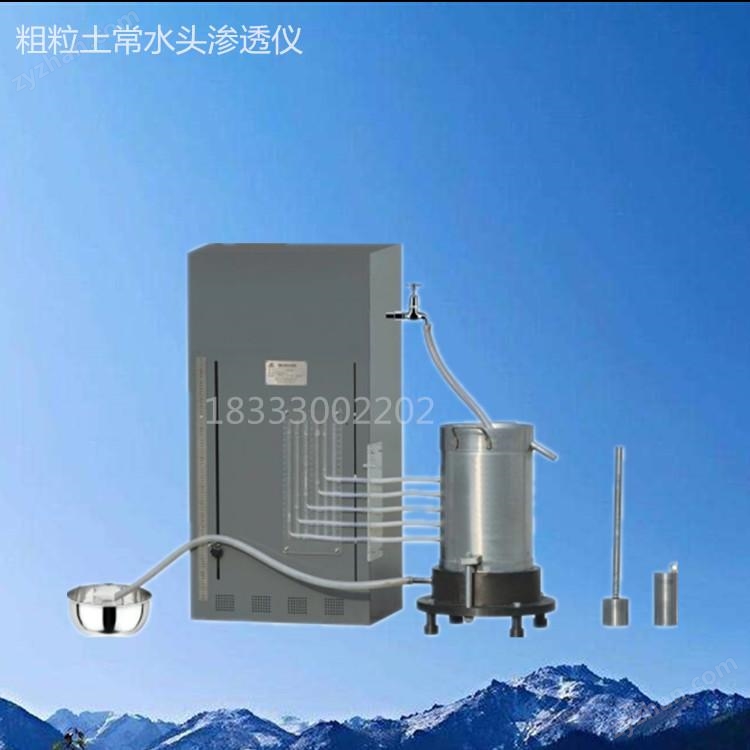

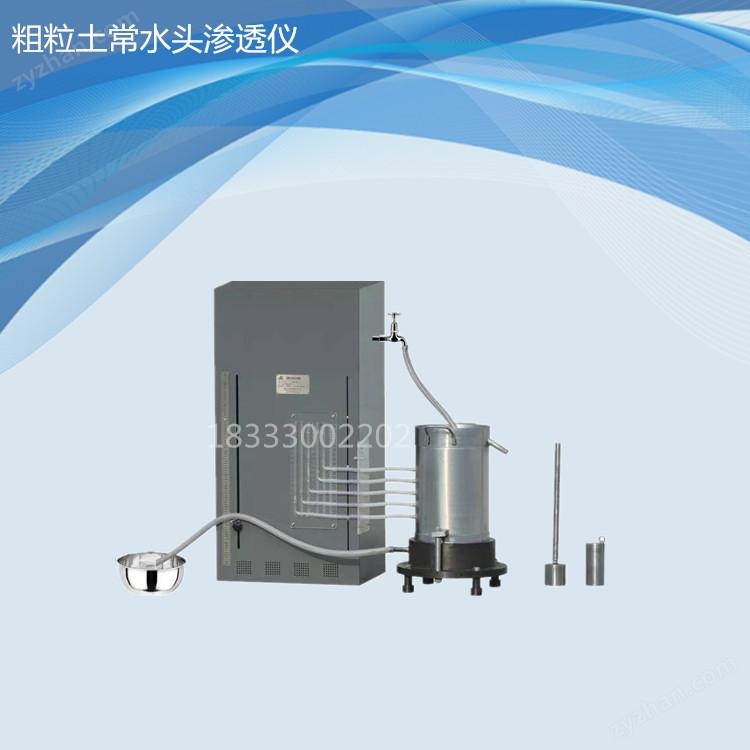

粗粒土常水頭滲透儀

適用范圍粗粒土滲透試驗儀是根據《TB10751-2018高速鐵路路基工程施工質量驗收標準》的要求設計制造的常水頭試驗儀。本儀器使用于測定粒徑不大于75mm的粗粒土和級配碎石的滲透系數

技術參數

金屬桶內徑：300mm

金屬桶高：500mm
金屬桶壁厚：10mm
供水箱容積：80L
測壓管個數：5個
測壓管內徑：6mm
測壓孔間距：50mm
測壓管分度值：1mm
滲水管直徑：16mm
溢水管直徑：16mm
透水板孔徑：3.5mm

粗粒土常水頭滲透儀使用方法

1．裝好儀器并檢查各管路接頭處是否漏水，將調節管與供水管連通，由儀器底部充水至水位略高于金屬孔板，關止水夾。

2．取具有代表性的風干試樣2500g，稱量準確至1.0g。

3．將試樣分層裝入圓筒，每層厚2-3cm，用木錘輕輕擊實到一定厚度，以控制其孔隙比。

4．每層試樣裝好后連接供水管和調節管，并由調節管中進水，微開止水夾使試樣逐漸飽和。當水面與試樣頂面齊平，關止水夾。飽和時水流不應過急，以免沖動試樣。

5．依上述步驟逐層裝試樣，至試樣高出上測壓孔3-4cm止。在試樣上端放置金屬孔板作緩沖層，待后一層試樣飽和后，繼續使水位緩緩上升至溢水孔，當有水溢出時，關止水夾。

6．試樣裝好后，量測試樣頂部至儀器上口的剩余高度，計算試樣凈高。稱剩余試樣質量準確至1g，計算裝入試樣總質量。

7．靜置數分鐘后，檢查各測壓管水位是否與溢水孔齊平。如不齊平，說明試樣中或測壓管接頭處有集氣阻隔，用吸水球進行吸水排氣處理。

8．提高調節管，使其高于溢水孔。然后將調節管與供水管分開，并將供水管置于金屬圓筒內。開止水夾，使水由上部注入金屬圓筒內。

9．降低調節管口，使位于試樣上部1/3處，造成水位差。水即滲過試樣，經調節管流出。在滲透過程中應調節供水管夾，使供水管流量略多于溢出水量。溢水孔應始終有余水溢出以保持常水位。

10．測壓管水位穩定后，記錄測壓管水位。計算各測壓管間的水位差。

11．開動秒表，同時用量筒接取經一定時間的滲透水量，并重復1次。接取滲透水量時，調節管口不可沒入水中。

12．降低調節管管口至試樣中部及下部處，以改變水力坡降。按10和11規定重復進行測定。
