乙醇纏繞螺旋管冷凝器：結構、性能與應用優化

摘要：本文圍繞乙醇纏繞螺旋管冷凝器展開研究。首先介紹了該冷凝器的基本結構與工作原理，接著分析了乙醇的物理化學性質及其對冷凝器設計的要求。詳細探討了纏繞螺旋管結構在提高傳熱效率、減小設備體積等方面的優勢，以及在實際應用中面臨的問題，如結垢、腐蝕等，并提出了相應的解決措施。最后對其未來發展趨勢進行了展望，旨在為乙醇纏繞螺旋管冷凝器的設計、應用和優化提供參考。

一、引言

在化工、制藥、食品等眾多行業中，乙醇作為一種重要的溶劑和原料被廣泛應用。在這些生產過程中，乙醇的冷凝回收是一個關鍵環節，不僅關系到資源的循環利用，還影響著生產成本和環境保護。纏繞螺旋管冷凝器以其的結構優勢，在乙醇冷凝領域逐漸受到關注。它能夠在有限的空間內實現高效的熱量交換，滿足乙醇冷凝的工藝要求。

二、乙醇纏繞螺旋管冷凝器的基本結構與工作原理

2.1 基本結構

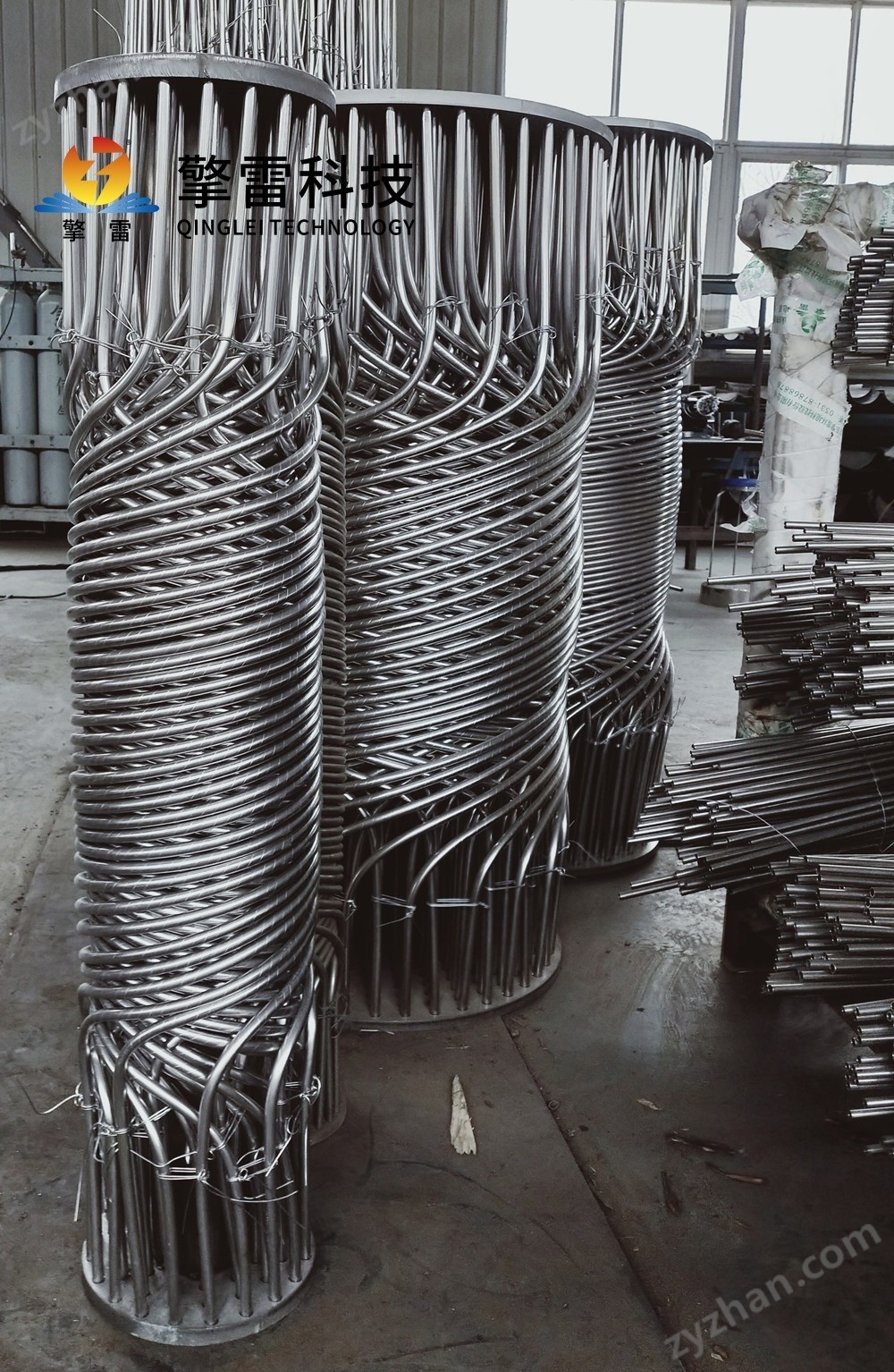

乙醇纏繞螺旋管冷凝器主要由殼體、纏繞螺旋管、進出口接管、封頭等部分組成。纏繞螺旋管是核心部件，它由一根或多根換熱管按照一定的螺距和螺旋直徑纏繞而成，放置在殼體內部。殼體為纏繞螺旋管提供了一個封閉的空間，用于容納冷卻介質。進出口接管分別用于乙醇蒸汽的進入和冷凝后乙醇液體的流出，以及冷卻介質的進出。封頭則安裝在殼體的兩端，起到密封和連接的作用。

2.2 工作原理

當高溫的乙醇蒸汽從進口接管進入殼體后，與纏繞在內部的螺旋管外表面接觸。同時，低溫的冷卻介質（如水或空氣）從螺旋管的另一端進入管內，與管外的乙醇蒸汽進行熱量交換。乙醇蒸汽在管外遇冷放熱，逐漸冷凝成液體，沿著螺旋管外壁流下，最終從出口接管流出。而冷卻介質吸收熱量后溫度升高，從螺旋管的出口排出。通過這種熱傳遞過程，實現了乙醇蒸汽的冷凝回收。

三、乙醇的物理化學性質及對冷凝器的要求

3.1 乙醇的物理化學性質

乙醇（C?H?OH）是一種無色透明、具有特殊香味的液體，其沸點為 78.3℃，在常溫常壓下易揮發。乙醇與水可以以任意比例互溶，同時還能夠溶解許多有機化合物。乙醇的粘度較小，流動性較好，但具有一定的腐蝕性，尤其是在含有水分和其他雜質的情況下，對金屬材料的腐蝕作用會增強。

3.2 對冷凝器的要求

基于乙醇的上述性質，乙醇纏繞螺旋管冷凝器需要具備良好的耐腐蝕性能，能夠抵抗乙醇及其可能含有的雜質對設備的侵蝕，以保證設備的使用壽命。同時，由于乙醇易揮發，冷凝器應具有高效的傳熱性能，能夠快速將乙醇蒸汽冷凝成液體，減少乙醇的揮發損失。此外，冷凝器的結構應緊湊，便于安裝和維護，以適應不同的生產場地和工藝要求。

四、纏繞螺旋管結構的優勢

4.1 提高傳熱效率

纏繞螺旋管的結構使得流體在管內和管外都產生強烈的湍流。在管內，冷卻介質沿著螺旋管道流動，由于螺旋形狀的引導，流體不斷改變流動方向，產生二次流，增強了流體的湍流程度，破壞了熱邊界層，從而提高了管內傳熱系數。在管外，乙醇蒸汽在螺旋管的外表面流動時，也會受到螺旋管的擾動，形成復雜的流場，增加了蒸汽與管壁的接觸面積和接觸時間，提高了管外傳熱效率。綜合來看，纏繞螺旋管結構能夠顯著提高冷凝器的整體傳熱效率，相比傳統的直管冷凝器，傳熱系數可提高 30% - 50%。

4.2 減小設備體積

由于纏繞螺旋管能夠在有限的空間內增加換熱管的長度和換熱面積，因此可以在不增加設備占地面積的情況下，提高冷凝器的換熱能力。與相同換熱量的直管冷凝器相比，纏繞螺旋管冷凝器的體積可以減小 20% - 40%，這對于一些空間有限的生產場所具有重要的意義。

4.3 增強設備強度

纏繞螺旋管的結構使得換熱管具有一定的彈性，能夠承受一定的壓力和熱應力。在冷凝過程中，由于溫度的變化，換熱管會產生熱脹冷縮現象，而螺旋結構可以緩解這種熱應力，減少換熱管的變形和損壞，提高了設備的可靠性和使用壽命。

五、實際應用中面臨的問題及解決措施

5.1 結垢問題

在乙醇冷凝過程中，乙醇中可能含有的雜質、微生物以及冷卻介質中的礦物質等會在纏繞螺旋管的內、外表面逐漸沉積形成垢層。垢層的存在會降低傳熱效率，增加流動阻力，影響冷凝器的正常運行。

解決措施：

優化工藝參數：控制乙醇的純度和冷卻介質的品質，減少雜質和礦物質的含量。同時，合理調整冷凝溫度和流速，避免局部過熱和過冷，減少結垢的可能性。

定期清洗：采用化學清洗和物理清洗相結合的方法定期對冷凝器進行清洗?；瘜W(xué)清洗是使用合適的清洗劑溶解垢層，如酸性清洗劑可用于去除碳酸鹽垢，堿性清洗劑可用于去除油脂垢；物理清洗則是采用高壓水沖洗、機械刷洗等方法去除垢層。

添加阻垢劑：在冷卻介質中添加適量的阻垢劑，阻垢劑可以吸附在垢層形成的晶核上，阻止晶體的生長和聚集，從而達到抑制結垢的目的。

5.2 腐蝕問題

乙醇本身具有一定的腐蝕性，尤其是在含有水分和酸性物質的情況下，對金屬材料的腐蝕作用會加劇。纏繞螺旋管冷凝器在長期運行過程中，可能會因腐蝕而導致管壁變薄、泄漏等問題，影響設備的安全性和使用壽命。

解決措施：

選材優化：根據乙醇的腐蝕性質和運行工況，選擇合適的耐腐蝕材料，如不銹鋼、鈦材、銅鎳合金等。對于腐蝕性較強的工況，可以采用內襯防腐材料的復合管。

表面處理：對換熱管表面進行防腐處理，如鍍鋅、鍍鎳、涂覆防腐涂料等，形成一層保護膜，阻止乙醇與金屬的直接接觸，減緩腐蝕的速度。

電化學保護：采用陰極保護或陽極保護等電化學保護方法，通過外加電流或犧牲陽極的方式，使換熱管表面形成保護電位，防止腐蝕的發生。

六、未來發展趨勢

6.1 結構創新設計

隨著計算機輔助設計（CAD）和計算流體力學（CFD）技術的發展，可以對纏繞螺旋管冷凝器的內部流場和傳熱過程進行更精確的模擬和分析。通過優化螺旋管的螺距、螺旋直徑、管徑等參數，進一步改善流體的流動狀態，提高傳熱效率，降低流動阻力。同時，探索新型的纏繞方式，如雙螺旋纏繞、變螺距纏繞等，以滿足不同工藝條件下的換熱需求。

6.2 材料研發與應用

研發新型的耐腐蝕、耐高溫、高強度的材料，以提高冷凝器的性能和使用壽命。例如，開發具有自修復功能的防腐材料，能夠在材料表面出現微小裂紋時自動修復，防止腐蝕的進一步發展。此外，探索新型的復合材料，將不同材料的優點結合起來，制造出性能更優的纏繞螺旋管。

6.3 智能化控制

結合先進的傳感器技術和自動化控制系統，實現對乙醇纏繞螺旋管冷凝器的智能化控制。通過實時監測設備的運行參數，如溫度、壓力、流量、傳熱效率等，自動調整冷卻介質的流量和溫度，實現冷凝效果和能耗。同時，智能化控制系統還可以實現遠程監控和故障診斷，及時發現設備運行中的問題并進行處理，提高設備的運行可靠性和維護效率。

七、結論

乙醇纏繞螺旋管冷凝器憑借其高效的傳熱性能、緊湊的結構和良好的設備強度，在乙醇冷凝領域具有顯著的優勢。針對實際應用中面臨的結垢和腐蝕等問題，通過采取優化工藝參數、定期清洗、選材優化、表面處理等措施可以有效解決。隨著結構創新設計、材料研發應用和智能化控制等技術的發展，乙醇纏繞螺旋管冷凝器將不斷完善和提高，為乙醇的冷凝回收和相關行業的發展提供更有力的支持。
