稀黑液螺旋管冷凝器：創新設計與高效應用

摘要：本文聚焦于稀黑液螺旋管冷凝器，深入探討其針對稀黑液特性所采用的螺旋管結構設計。詳細分析了該冷凝器在提高傳熱效率、降低壓力降、增強抗腐蝕能力等方面的顯著優勢，并結合實際工業案例闡述其在制漿造紙等行業的具體應用效果，同時對其未來發展趨勢進行了展望。

一、引言

在制漿造紙等工業生產過程中，會產生大量的稀黑液。稀黑液含有多種有機和無機成分，具有高粘度、高腐蝕性以及成分復雜等特點。冷凝器作為處理稀黑液的關鍵設備之一，其性能直接影響著整個生產過程的效率、能耗以及設備的可靠性。傳統的冷凝器在處理稀黑液時，往往面臨傳熱效率低、易堵塞、腐蝕嚴重等問題。螺旋管冷凝器憑借其的結構優勢，為稀黑液的高效處理提供了新的解決方案。

二、稀黑液螺旋管冷凝器的結構設計

2.1 螺旋管束布局

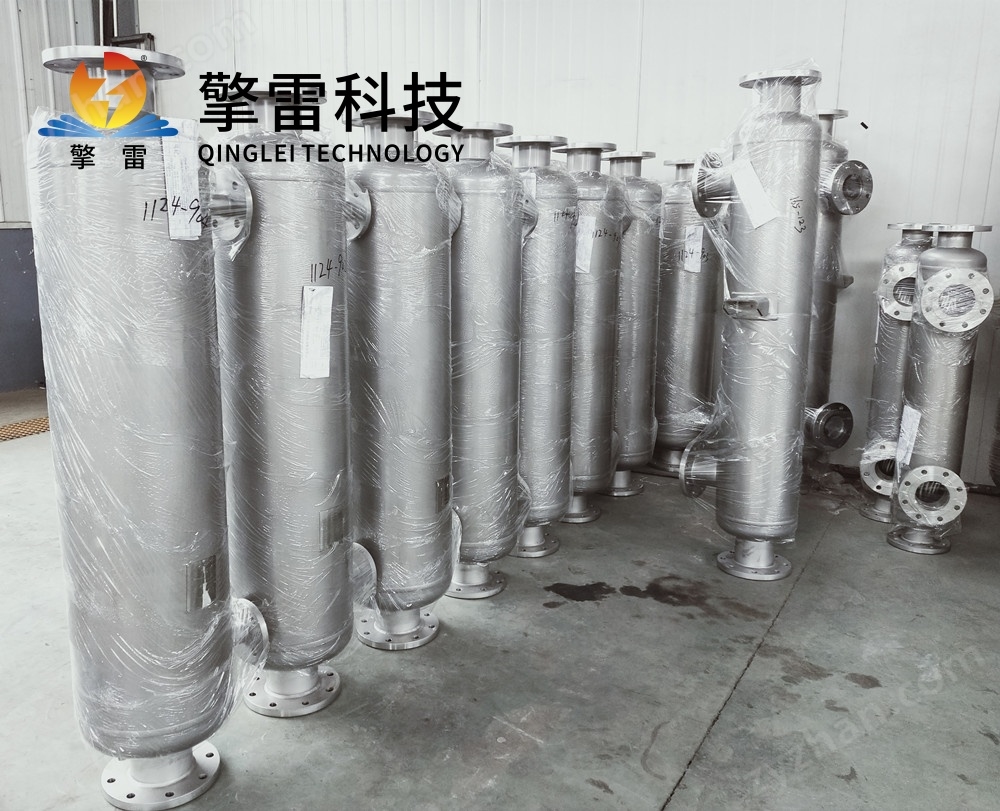

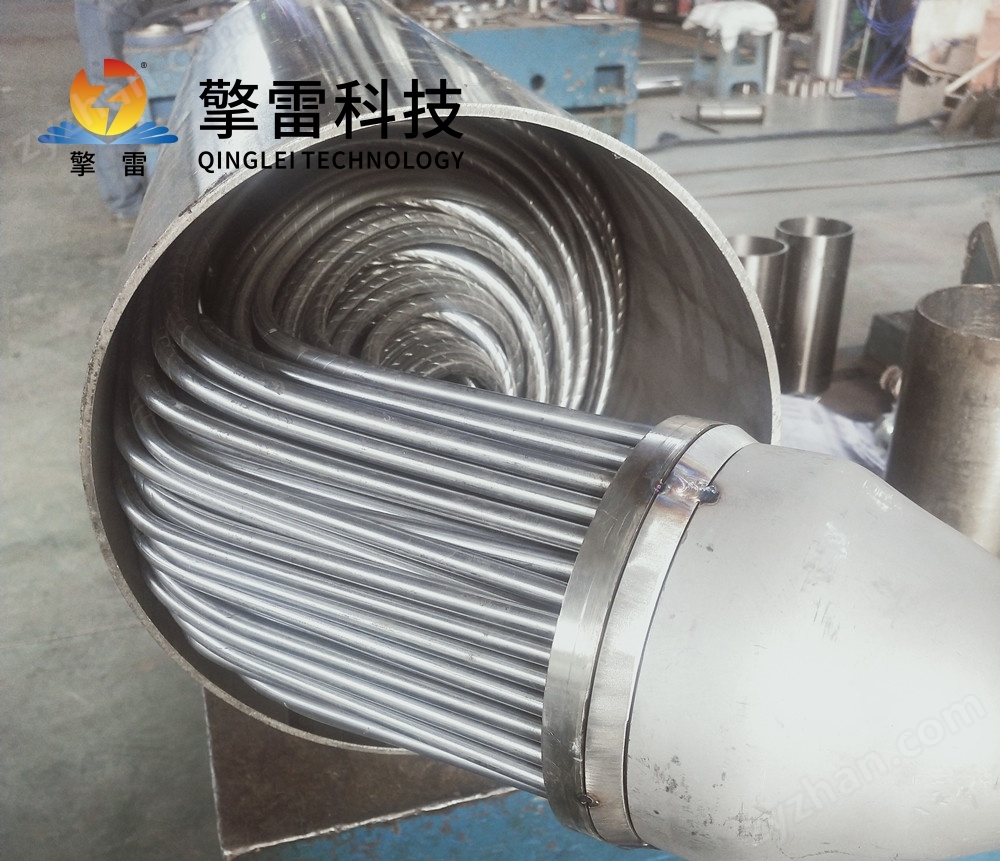

稀黑液螺旋管冷凝器采用螺旋狀的管束排列方式。與傳統的直管或 U 型管束不同，螺旋管束能夠在有限的空間內實現更長的換熱管長度，從而增加了換熱面積。這種布局使得稀黑液在管內流動時，會受到螺旋結構的引導，產生復雜的二次流動。二次流動的形成破壞了流體邊界層，增強了流體的湍流程度，進而提高了對流傳熱系數，有效提升了傳熱效率。

2.2 管徑與螺距選擇

管徑的選擇需要綜合考慮稀黑液的流量、粘度以及傳熱要求。對于高粘度的稀黑液，適當增大管徑可以降低流體流動的阻力，減少堵塞的風險；但管徑過大又會降低傳熱系數，因此需要在兩者之間進行優化平衡。螺距的大小直接影響著螺旋管束的緊密程度和流體的流動路徑。較小的螺距可以使流體在管內經歷更多的螺旋循環，增強湍流效果，但也會增加壓力降；較大的螺距則相反。通過合理的管徑和螺距選擇，可以使冷凝器在滿足傳熱要求的同時，保持較低的壓力降。

2.3 殼程結構設計

殼程是稀黑液冷凝器中熱流體（如蒸汽或熱水）流動的通道。為了確保熱流體能夠均勻地流過螺旋管束的外表面，實現高效的熱交換，殼程內部設置了特殊的導流裝置。導流裝置通常采用折流板或螺旋導流片的形式，其作用是引導熱流體的流動方向，避免出現流動死區，提高殼程流體的傳熱均勻性。同時，殼程的結構設計還考慮了壓力降的平衡，在保證高效傳熱的同時，盡量降低熱流體的輸送能耗。

2.4 材質選擇

鑒于稀黑液的高腐蝕性，冷凝器的材質選擇至關重要。常用的材質包括不銹鋼、鈦合金以及一些特殊的耐腐蝕合金。不銹鋼具有良好的耐腐蝕性和機械性能，成本相對較低，適用于一般腐蝕性不太強的稀黑液處理工況。鈦合金則具有優異的耐腐蝕性能，尤其適用于含有氯離子等強腐蝕性介質的稀黑液，但成本較高。在實際應用中，需要根據稀黑液的具體成分和腐蝕程度，選擇合適的材質，以確保冷凝器的長期穩定運行。

三、稀黑液螺旋管冷凝器的性能優勢

3.1 高效傳熱性能

螺旋管束的結構使得稀黑液在管內形成強烈的湍流，大大提高了對流傳熱系數。與傳統的冷凝器相比，在相同的傳熱面積和流體流量下，螺旋管冷凝器能夠?qū)崿F(xiàn)更高的傳熱效率。實驗研究表明，采用螺旋管冷凝器處理稀黑液時，傳熱系數可提高 30% - 50%，能夠有效縮短冷凝時間，提高生產效率。

3.2 較低的壓力降

盡管螺旋管束增強了稀黑液的湍流程度，但由于其合理的流道設計，設備整體的流體壓力降相對較低。通過優化管徑和螺距，可以控制流體在管內的流動阻力，使得在相同的流量下，輸送稀黑液所需的泵功率較小，從而降低了設備的運行能耗。較低的壓力降還有助于減少流體對管束的沖刷和磨損，延長設備的使用壽命。

3.3 良好的抗堵塞性能

稀黑液中可能含有一些固體顆粒和纖維物質，容易在傳統冷凝器的管內沉積，導致堵塞問題。螺旋管冷凝器的螺旋結構使得流體在管內產生旋轉和離心作用，能夠有效地將固體顆粒和纖維物質攜帶出管束，減少了堵塞的可能性。同時，較大的管徑選擇也為固體物質的通過提供了便利，進一步提高了設備的抗堵塞性能。

3.4 緊湊的結構與節省空間

螺旋管束的多層螺旋纏繞在有限的空間內實現了較大的換熱面積，使得冷凝器具有緊湊的結構。與傳統的冷凝器相比，螺旋管冷凝器可以大大減小設備的占地面積和體積，這對于空間有限的工業場所，如制漿造紙車間的設備布局，具有重要的應用價值。

四、稀黑液螺旋管冷凝器的應用案例

4.1 制漿造紙行業

在某大型制漿造紙企業的堿回收系統中，稀黑液的處理是一個關鍵環節。該企業原來采用傳統的列管式冷凝器處理稀黑液，存在傳熱效率低、易堵塞、維護頻繁等問題，導致生產效率低下，能耗較高。后來，企業引入了稀黑液螺旋管冷凝器進行技術改造。改造后，螺旋管冷凝器的高效傳熱性能使得稀黑液的冷凝時間大幅縮短，生產能力提高了 20%。同時，由于其良好的抗堵塞性能，設備的維護周期從原來的每周一次延長至每月一次，大大降低了維護成本。此外，緊湊的結構設計還節省了車間的空間，為企業的設備升級和擴產提供了便利。

4.2 其他相關行業

除了制漿造紙行業，稀黑液螺旋管冷凝器還可應用于一些其他產生類似高粘度、高腐蝕性廢液的工業領域，如食品加工、化工生產等。在食品加工行業中，某些生產過程產生的廢液具有與稀黑液相似的特性，螺旋管冷凝器可以有效地對這些廢液進行冷卻和熱回收，提高能源利用效率，同時保證產品的質量和衛生安全。

五、稀黑液螺旋管冷凝器的發展趨勢

5.1 材料創新

隨著材料科學的不斷發展，未來有望研發出更多新型的耐腐蝕材料，用于制造稀黑液螺旋管冷凝器。這些新材料將具有更高的耐腐蝕性能、更好的機械強度和更低的成本，能夠進一步提高冷凝器的可靠性和使用壽命，降低設備的投資和運行成本。

5.2 智能化控制

結合物聯網、大數據和人工智能等技術，實現稀黑液螺旋管冷凝器的智能化控制。通過在設備上安裝各種傳感器，實時監測稀黑液的流量、溫度、壓力以及冷凝器的傳熱性能等參數，并將數據傳輸?shù)娇刂浦行摹？刂浦行母鶕?jù)實時數據自動調整設備的運行參數，如熱流體的流量、溫度等，以實現最佳的傳熱效果和的能耗。同時，智能化控制系統還可以提前預測設備的故障，及時進行維護和檢修，提高設備的可靠性和運行穩定性。

5.3 結構優化與模塊化設計

進一步優化螺旋管冷凝器的結構，提高其傳熱效率和抗堵塞性能。例如，研發新型的螺旋管束結構，如變螺距螺旋管、多頭螺旋管等，以適應不同工況下稀黑液的流動特性。同時，采用模塊化設計理念，將冷凝器設計成多個獨立的模塊，便于設備的安裝、運輸和維護。模塊化設計還可以根據實際需求進行靈活組合，滿足不同規模生產的要求。

六、結論

稀黑液螺旋管冷凝器憑借其的螺旋管結構設計，在處理稀黑液方面展現出了顯著的優勢，包括高效傳熱、較低壓力降、良好抗堵塞性能和緊湊結構等。通過實際工業應用案例可以看出，該冷凝器能夠有效提高生產效率、降低能耗和維護成本，為制漿造紙等相關行業的發展提供了有力的支持。隨著材料創新、智能化控制和結構優化等技術的發展，稀黑液螺旋管冷凝器有望在未來取得更廣泛的應用和更大的發展，為工業生產的節能減排和可持續發展做出重要貢獻。
