纏繞螺旋管冷凝器：創新設計與高效換熱的

摘要：本文深入探討了纏繞螺旋管冷凝器的結構特點、工作原理、性能優勢以及在多個工業領域的應用。通過與傳統冷凝器的對比分析，闡述了纏繞螺旋管冷凝器在傳熱效率、空間利用率和適應性等方面的突出表現。同時，介紹了該設備在設計、制造和維護過程中的關鍵要點，并對其未來發展趨勢進行了展望。

一、引言

在化工、石油、制冷、食品等眾多工業領域中，冷凝器是一種關鍵設備，其主要作用是將氣態物質冷卻凝結成液態，實現熱量傳遞和物質分離。傳統的冷凝器，如列管式冷凝器、板式冷凝器等，在長期的應用過程中逐漸暴露出一些局限性，如傳熱效率低、占地面積大、對介質適應性差等。而纏繞螺旋管冷凝器作為一種新型的高效換熱設備，憑借其結構和優異的性能，正逐漸受到各行業的廣泛關注和應用。

二、纏繞螺旋管冷凝器的結構特點

2.1 螺旋纏繞管束

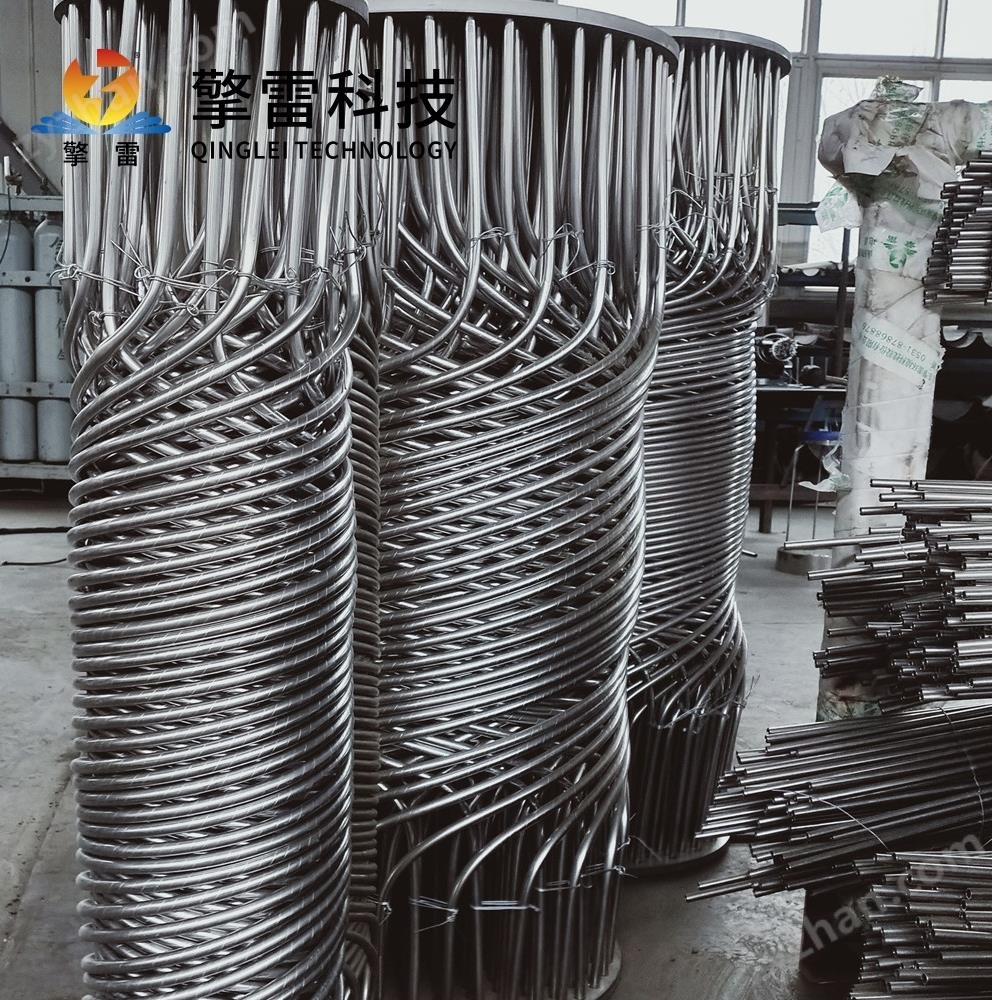

纏繞螺旋管冷凝器的核心部件是由多根換熱管按照特定的螺旋軌跡纏繞而成的管束。這種螺旋纏繞方式使得管束在有限的空間內形成了復雜的流道，增加了流體的湍流程度，從而提高了傳熱效率。與傳統的直管或彎管相比，螺旋纏繞管的傳熱面積更大，且能夠使流體在管內產生二次流動，進一步強化了傳熱效果。

2.2 殼體結構

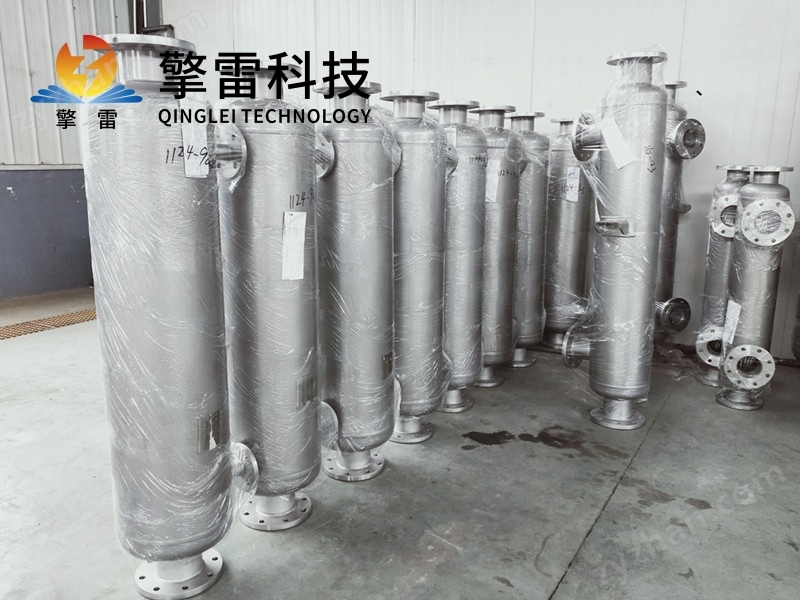

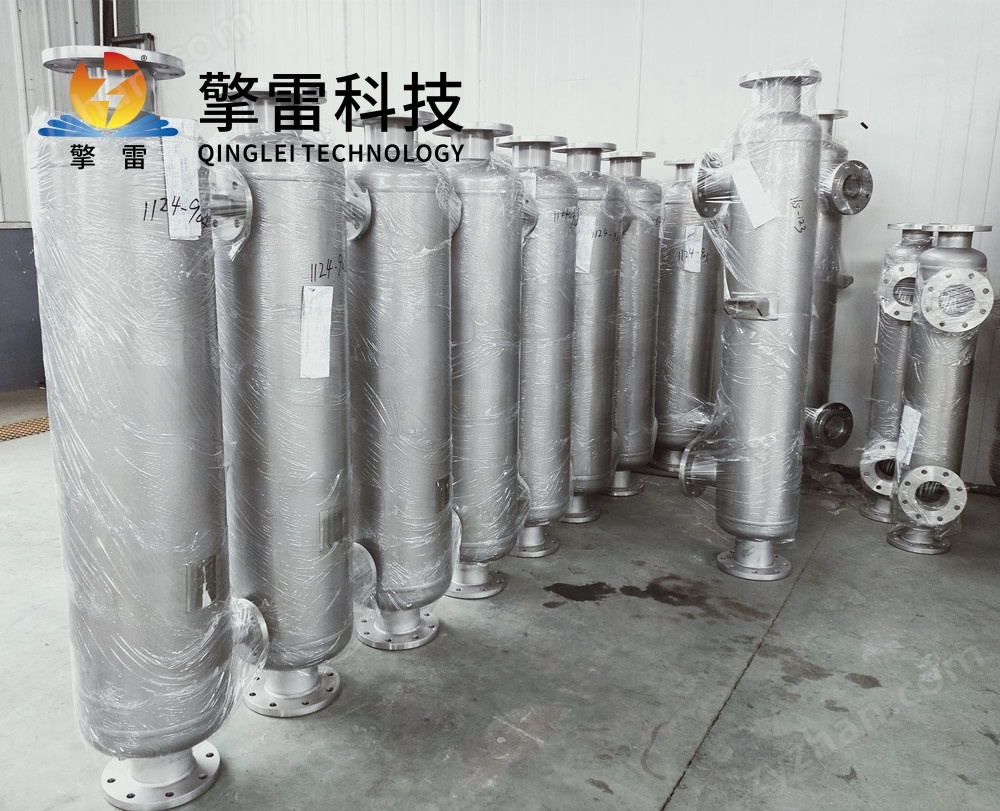

殼體通常采用圓柱形設計，為纏繞螺旋管束提供了一個穩定的安裝空間。殼體材料的選擇根據具體的應用工況和介質性質而定，常見的有碳鋼、不銹鋼、玻璃鋼等。殼體上設有進出口接管，分別用于引入待冷凝的氣體和排出冷卻后的液體，同時還設有冷卻介質的進出口，以實現熱量的交換。

2.3 管板與支撐結構

管板用于固定纏繞螺旋管束的兩端，并將其與殼體連接成一個整體。管板的設計需要考慮到密封性和強度要求，以確保設備在運行過程中不會發生泄漏。此外，為了增強管束的穩定性，在殼體內還設置了支撐結構，如支撐環、支撐板等，防止管束在流體沖擊下發生振動和變形。

三、纏繞螺旋管冷凝器的工作原理

當待冷凝的氣體從進口接管進入冷凝器殼體后，在殼體內與纏繞螺旋管束的外表面進行熱交換。同時，冷卻介質（如水、冷凍鹽水等）從纏繞螺旋管束的一端進入，在管內流動過程中吸收管外氣體的熱量，使氣體溫度降低并逐漸冷凝成液體。冷凝后的液體在殼體底部聚集，并通過出口接管排出。而冷卻介質在吸收熱量后溫度升高，從管束的另一端流出，完成一個換熱循環。

在熱交換過程中，螺旋纏繞管的結構使得流體在管內和管外都能形成強烈的湍流狀態，大大提高了傳熱系數。管內的冷卻介質由于螺旋流動產生了離心力，使得流體在管壁附近形成薄層，減少了熱阻；管外的待冷凝氣體在螺旋管束的擾動下，也能夠充分與管壁接觸，提高了傳熱效率。

四、纏繞螺旋管冷凝器的性能優勢

4.1 高效傳熱

如前文所述，螺旋纏繞管的復雜流道和強烈的湍流狀態使得纏繞螺旋管冷凝器具有傳熱效率。與傳統的列管式冷凝器相比，在相同的換熱面積和操作條件下，纏繞螺旋管冷凝器能夠?qū)崿F(xiàn)更高的傳熱系數，從而減少設備的占地面積和投資成本。

4.2 結構緊湊

由于螺旋纏繞管束能夠在有限的空間內布置更多的換熱管，因此纏繞螺旋管冷凝器具有緊湊的結構。與同等換熱能力的傳統冷凝器相比，其體積可縮小 30% - 50%，重量也可相應減輕，便于安裝和運輸，尤其適用于空間有限的場所。

4.3 適應性強

纏繞螺旋管冷凝器能夠適應不同性質和狀態的介質，包括高溫、高壓、腐蝕性介質等。通過選擇合適的管材和殼體材料，以及優化管束的結構參數，可以滿足各種復雜工況下的換熱需求。此外，該設備還能夠適應不同的流量和壓力變化，具有較好的操作靈活性。

4.4 不易結垢

螺旋纏繞管的特殊結構使得流體在管內流動時具有較強的自清洗能力，能夠有效減少污垢在管壁上的沉積。同時，管外的氣體在螺旋管束的擾動下，也能夠避免在殼體壁上形成結垢層。因此，纏繞螺旋管冷凝器具有不易結垢的特點，能夠長期保持較高的傳熱效率，減少設備的清洗和維護次數。

4.5 振動小、噪音低

在運行過程中，纏繞螺旋管冷凝器的管束由于得到了良好的支撐和固定，振動較小，從而降低了設備產生的噪音。這不僅改善了工作環境，還延長了設備的使用壽命。

五、纏繞螺旋管冷凝器的應用領域

5.1 化工行業

在化工生產中，許多反應過程都會產生大量的高溫氣體，需要進行冷凝處理。纏繞螺旋管冷凝器能夠高效地回收這些氣體中的熱量，并將其冷凝成液體，實現資源的回收利用和節能減排。例如，在氯堿工業中，該設備可用于氯氣的冷凝和回收；在石油化工中，可用于烴類氣體的冷凝和分離。

5.2 制冷行業

在制冷系統中，冷凝器是關鍵的組成部分之一。纏繞螺旋管冷凝器具有高效的傳熱性能和緊湊的結構，能夠滿足制冷系統對冷凝器的小型化和高效化的要求。它廣泛應用于空調、冰箱、冷庫等制冷設備中，提高了制冷系統的能效比，降低了能源消耗。

5.3 食品行業

在食品加工過程中，需要對一些物料進行冷卻和冷凝處理，以保證產品的質量和安全性。纏繞螺旋管冷凝器采用食品級材料制造，符合衛生標準，能夠安全可靠地應用于食品行業。例如，在啤酒釀造過程中，該設備可用于啤酒花的冷凝和回收；在乳制品加工中，可用于牛奶的冷卻和濃縮。

5.4 電力行業

在電力生產中，汽輪機的排汽需要進行冷凝以形成真空，提高汽輪機的效率。纏繞螺旋管冷凝器能夠承受高溫、高壓的蒸汽，具有高效的冷凝性能，可用于汽輪機的凝汽器，提高電力生產的效率和穩定性。

六、纏繞螺旋管冷凝器的設計、制造與維護要點

6.1 設計要點

在設計纏繞螺旋管冷凝器時，需要根據具體的工藝要求和介質性質，合理選擇管材、殼體材料和冷卻介質。同時，要優化螺旋纏繞管束的結構參數，如螺旋直徑、螺距、管徑等，以提高傳熱效率和降低流動阻力。此外，還需要進行詳細的熱力學和流體力學計算，確保設備的設計滿足工藝要求。

6.2 制造要點

制造過程中，要嚴格控制纏繞螺旋管的纏繞工藝，保證管束的精度和質量。管板的加工和焊接要符合相關標準，確保密封性能良好。殼體的制造要注意表面平整度和尺寸精度，避免出現變形和泄漏。同時，要對設備進行嚴格的檢驗和測試，如水壓試驗、氣密性試驗等，確保設備的質量和安全性。

6.3 維護要點

定期對纏繞螺旋管冷凝器進行檢查和維護，及時發現和處理設備運行過程中出現的問題。定期清洗管束和殼體，去除污垢和雜質，保持設備的傳熱效率。檢查管板的密封情況，如有泄漏應及時進行修復。同時，要注意冷卻介質的質量和流量，確保設備正常運行。

七、纏繞螺旋管冷凝器的未來發展趨勢

7.1 材料創新

隨著材料科學的不斷發展，未來將會有更多新型的高性能材料應用于纏繞螺旋管冷凝器的制造中。例如，納米材料、復合材料等具有優異的耐腐蝕性和傳熱性能，能夠進一步提高設備的性能和使用壽命。

7.2 智能化控制

引入智能化控制系統，實現對纏繞螺旋管冷凝器運行參數的實時監測和自動調節。通過傳感器采集設備的溫度、壓力、流量等參數，并將數據傳輸?shù)娇刂浦行?，控制中心根?jù)預設的程序?qū)鋮s介質的流量、溫度等進行自動調整，確保設備始終處于最佳運行狀態，提高生產效率和能源利用率。

7.3 大型化和集成化

為了滿足大規模工業生產的需求，纏繞螺旋管冷凝器將朝著大型化和集成化的方向發展。通過增加換熱面積和提高傳熱效率，實現更大規模的熱量交換。同時，將多個冷凝器集成在一起，形成一個完整的換熱系統，減少占地面積和設備投資。

八、結論

纏繞螺旋管冷凝器作為一種新型的高效換熱設備，憑借其結構、優異的性能和廣泛的應用領域，在工業生產中發揮著越來越重要的作用。通過合理的設計、制造和維護，能夠充分發揮其優勢，為企業帶來顯著的經濟效益和社會效益。隨著材料科學和控制技術的不斷發展，纏繞螺旋管冷凝器將不斷創新和完善，為工業領域的節能減排和可持續發展做出更大的貢獻。
